31
РУССКИЙ

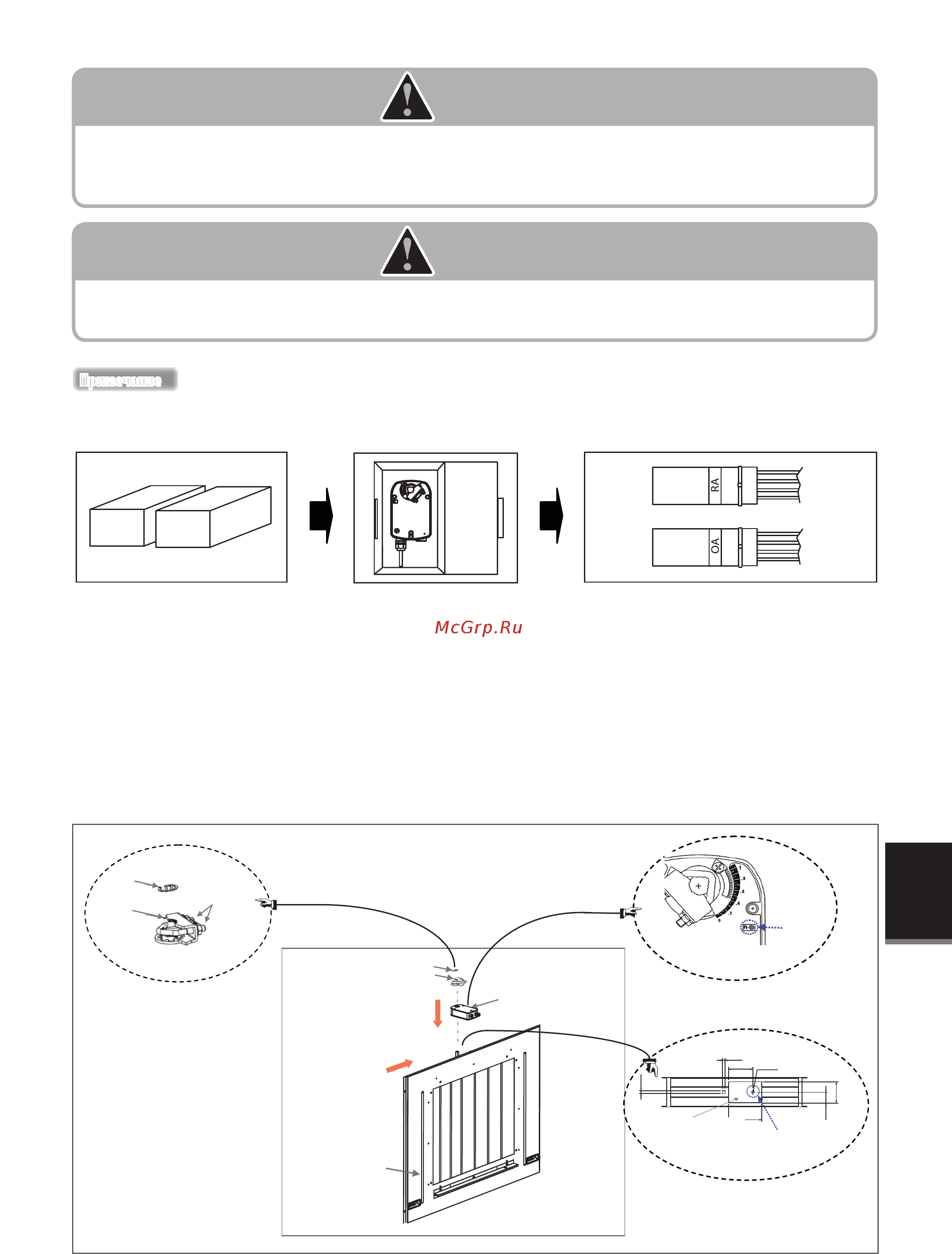

ШАГ 6
- Установите 1 привод Belimo LF24-SR (деталь 1) с маркировкой “OA” на боковую панель с заслонкой на
входе наружного воздуха (деталь 2). Выровняйте и вставьте вал заслонки в отверстие привода.
ОCTOPOЖHO 1
Стандартной настройкой для заслонки на входе наружного воздуха (деталь 2) является настройка, в которой
она полностью закрыта. Перед монтажом привода убедитесь, что эта заслонка находится в положении
“полностью закрыта”. Невыполнение данного требования приведет к возникновению ошибок во время штатного
функционирования кондиционера.
ОCTOPOЖHO 2
В целях обеспечения вращения модуляции привода в направлении против часовой стрелки поверхность привода,
обращенная кверху/наружу, должна быть маркирована символом “R”. Невыполнение данного требования приведет
к возникновению ошибок во время работы кондиционера в функции экономайзера.
- Затем затяните на опорном кронштейне заслонки 1 винт M4x12 (деталь 14). Не следует полностью
вставлять винтовую резьбу. Вставьте только 2/3 винтовой резьбы. Установите привод на опорном
кронштейне, приблизив опорный кронштейн к валу заслонки. Функция винта M4x12 – фиксация привода
для предотвращения его скольжения во время модуляции.
- Затем установите зажим в вал и зафиксируйте привод с помощью стопорного кольца. Надежно затяните
гайки зажима с помощью разводного гаечного ключа. Примечание: зажим и стопорное кольцо являются
стандартными деталями и поставляются вместе с приводом. Вы можете найти их в упаковочном ящике
привода.
Пр
Пр
Пр
Пр
р
р
р
р
р
р
им
им
им
им
еч
еч
еч
еч
ан
ан
ан
ан
ие
ие
ие
ие
Пр
Пр
Пр
Пр
р
р
р
р
р
р
им
им
им
им
еч
еч
еч
еч
ан
ан
ан
ан
ие
ие
ие
ие
В комплекте экономайзера в картонных коробках поставляются 2 привода Belimo LF24-SR
(деталь 1). Откройте коробки и изучите маркировку на проводе. Привод, используемый в шаге 6, имеет
маркировку “OA”.
2 шт. детали 1 в
картонных коробках.
Изучите маркировку на проводе. Один из них
обозначен маркировкой “RA”, а другой - “OA”.
Откройте коробку.
ИЛИ
Стопорное кольцо
Зажим
Деталь 1
(с маркировкой “OA”)
Стопорное кольцо
Зажим
2 гайки
(надежно затяните)
Детальный ракурс стопорного
кольца и зажима
Детальный ракурс привода
Опорный кронштейн
Затяните на этом отверстии винт M4x16, при
этом не вставляйте полностью винтовую
резьбу. Вставьте только 2/3 части
винтовой резьбы.
Вид сверху для заслонки
Деталь 2
12
12
110
Ø3
150
45
90
a) Установите привод
на вал заслонки, затем
зафиксируйте его с помощью
стопорного кольца и зажима.
b) Вставьте винт
M4x12, затем поднесите
опорный кронштейн к
валу заслонки.
Примечание: Опорный
кронштейн находится в
верхней части заслонки.
Маркировка
символом “R”
IM 9 5RTBR-0710(0)_RU.indd 31IM 9 5RTBR-0710(0)_RU.indd 31 8/26/2010 11:18:57 AM8/26/2010 11:18:57 AM
