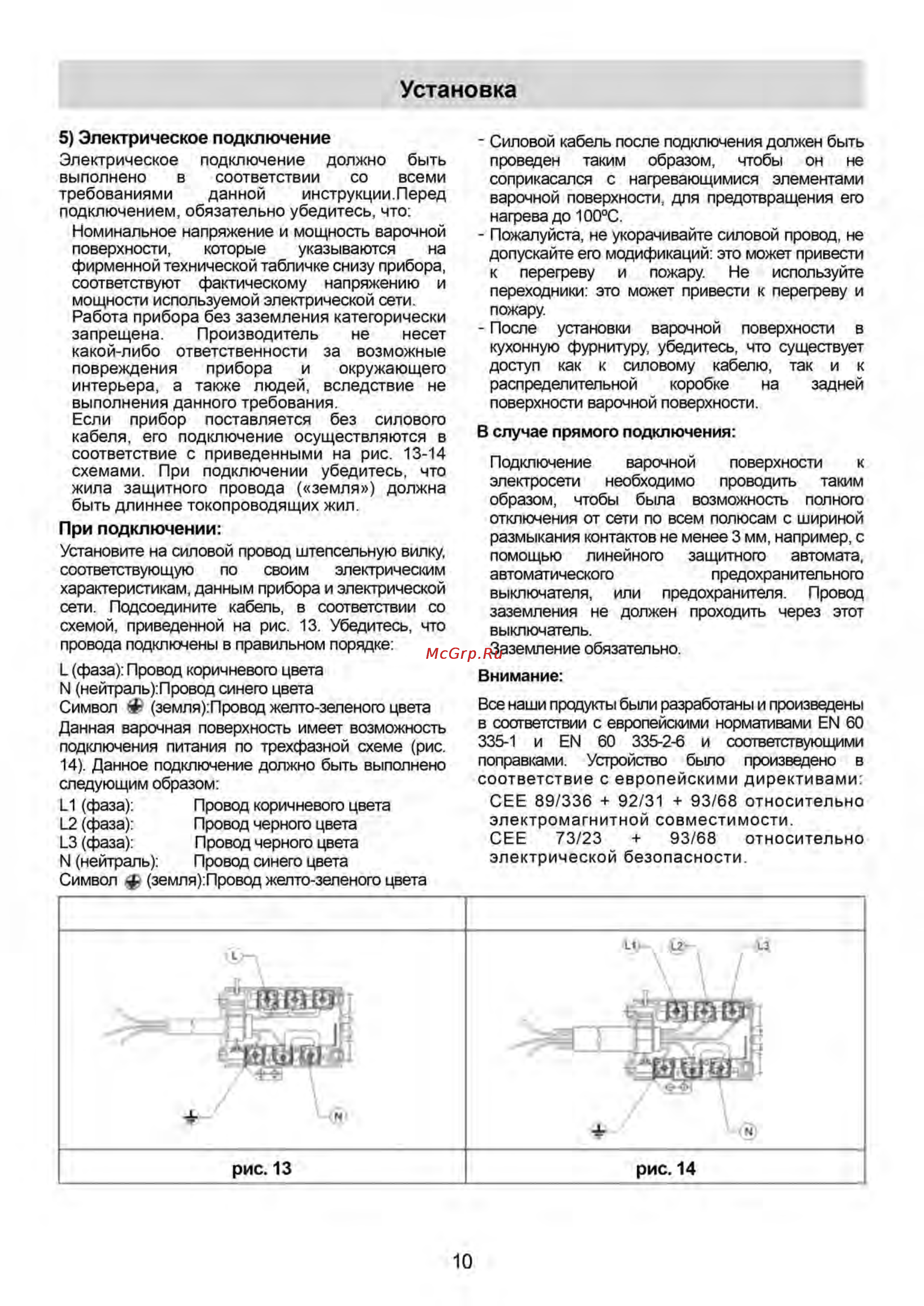

Установка 5 Электрическое подключение Электрическое подключение должно быть выполнено в соответствии со всеми требованиями данной инструкции Перед подключением обязательно убедитесь что Номинальное напряжение и мощность варочной поверхности которые указываются на фирменной технической табличке снизу прибора соответствуют фактическому напряжению и мощности используемой электрической сети Работа прибора без заземления категорически запрещена Производитель не несет какой либо ответственности за возможные повреждения прибора и окружающего интерьера а также людей вследствие не выполнения данного требования Если прибор поставляется без силового кабеля его подключение осуществляются в соответствие с приведенными на рис 13 14 схемами При подключении убедитесь что жила защитного провода земля должна быть длиннее токопроводящих жил Силовой кабель после подключения должен быть проведен таким образом чтобы он не соприкасался с нагревающимися элементами варочной поверхности для предотвращения его нагрева до 100 С Пожалуйста не укорачивайте силовой провод не допускайте его модификаций это может привести к перегреву и пожару Не используйте переходники это может привести к перегреву и пожару После установки варочной поверхности в кухонную фурнитуру убедитесь что существует доступ как к силовому кабелю так и к распределительной коробке на задней поверхности варочной поверхности В случае прямого подключения Подключение варочной поверхности к электросети необходимо проводить таким образом чтобы была возможность полного отключения от сети по всем полюсам с шириной размыкания контактов не менее 3 мм например с помощью линейного защитного автомата автоматического предохранительного выключателя или предохранителя Провод заземления не должен проходить через этот выключатель Заземление обязательно При подключении Установите на силовой провод штепсельную вилку соответствующую по своим электрическим характеристикам данным прибора и электрической сети Подсоедините кабель в соответствии со схемой приведенной на рис 13 Убедитесь что провода подключены в правильном порядке Ь фаза Провод коричневого цвета N нейтраль Провод синего цвета Символ Яг земля Провод желто зеленого цвета Данная варочная поверхность имеет возможность подключения питания по трехфазной схеме рис 14 Данное подключение должно быть выполнено следующим образом L1 фаза Провод коричневого цвета L2 фаза Провод черного цвета L3 фаза Провод черного цвета N нейтраль Провод синего цвета Символ земля Лровод желто зеленого цвета Внимание Все наши продукты были разработаны и произведены в соответствии с европейскими нормативами EN 60 335 1 и EN 60 335 2 6 и соответствующими поправками Устройство было произведено в соответствие с европейскими директивами CEE 89 336 92 31 93 68 относительно электромагнитной совместимости CEE 73 23 93 68 относительно электрической безопасности 10
