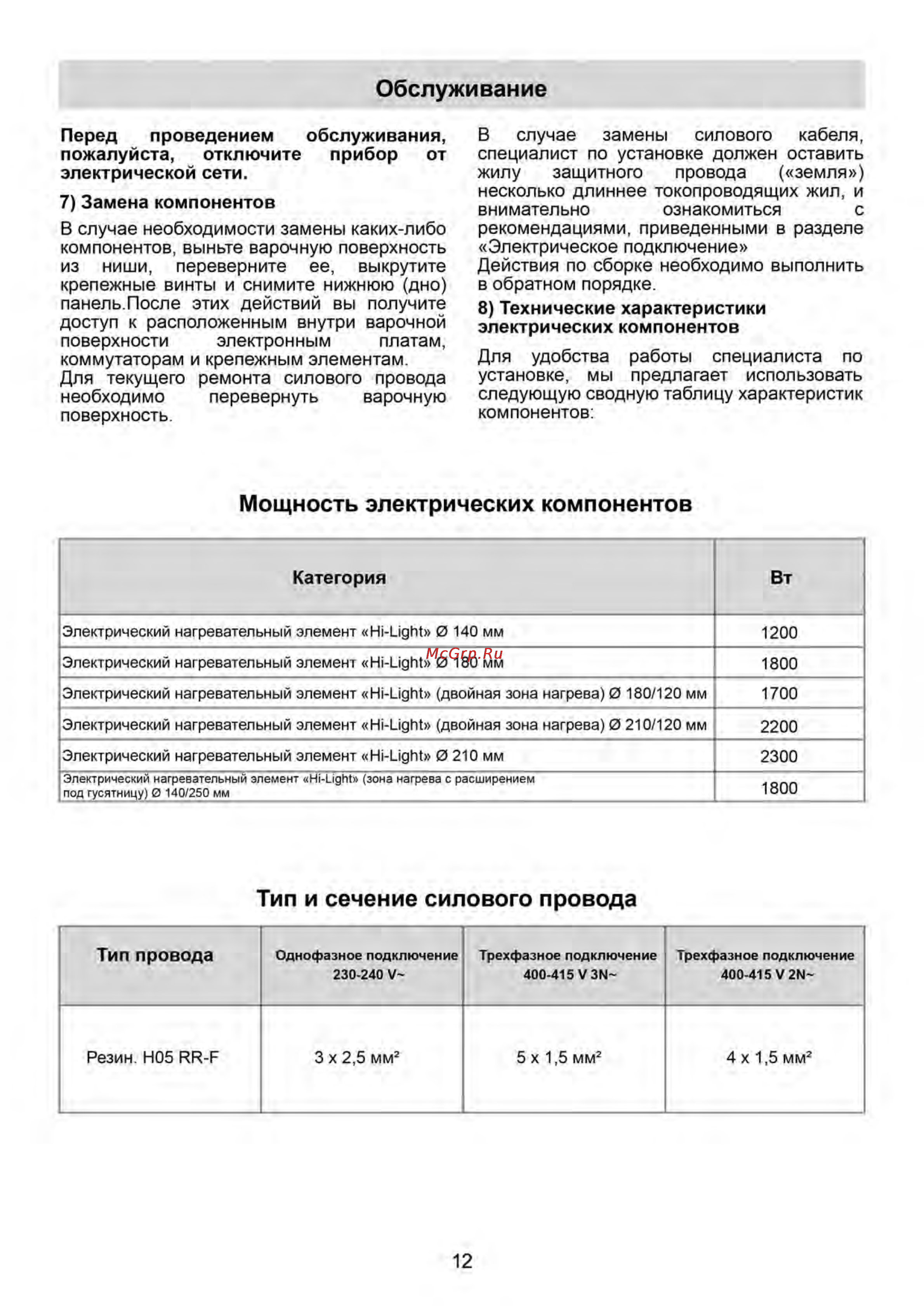

Обслуживание Перед проведением пожалуйста отключите электрической сети В случае замены силового кабеля специалист по установке должен оставить жилу защитного провода земля несколько длиннее токопроводящих жил и внимательно ознакомиться с рекомендациями приведенными в разделе Электрическое подключение Действия по сборке необходимо выполнить в обратном порядке обслуживания прибор от 7 Замена компонентов В случае необходимости замены каких либо компонентов выньте варочную поверхность из ниши переверните ее выкрутите крепежные винты и снимите нижнюю дно панель После этих действий вы получите доступ к расположенным внутри варочной поверхности электронным платам коммутаторам и крепежным элементам Для текущего ремонта силового провода необходимо перевернуть варочную поверхность 8 Технические характеристики электрических компонентов Для удобства работы специалиста по установке мы предлагает использовать следующую сводную таблицу характеристик компонентов Мощность электрических компонентов Категория Вт Электрический нагревательный элемент Hi Light 0 140 мм 1200 Электрический нагревательный элемент Hi Light 0 180 мм 1800 Электрический нагревательный элемент Hi Light двойная зона нагрева 0 180 120 мм 1700 Электрический нагревательный элемент Hi Light двойная зона нагрева 0 210 120 мм 2200 Электрический нагревательный элемент Hi Light 0 210 мм 2300 Электрический нагревательный элемент Hi Light зона нагрева с расширением под гусятницу 0 140 250 мм 1800 Тип и сечение силового провода Тип провода Резин Н05 RR F Однофазное подключение 230 240 V 3 х 2 5 мм2 Трехфазное подключение 400 415 V3N 5 х 1 5 мм2 12 Трехфазное подключение 400 415 V 2N 4 х 1 5 мм2
