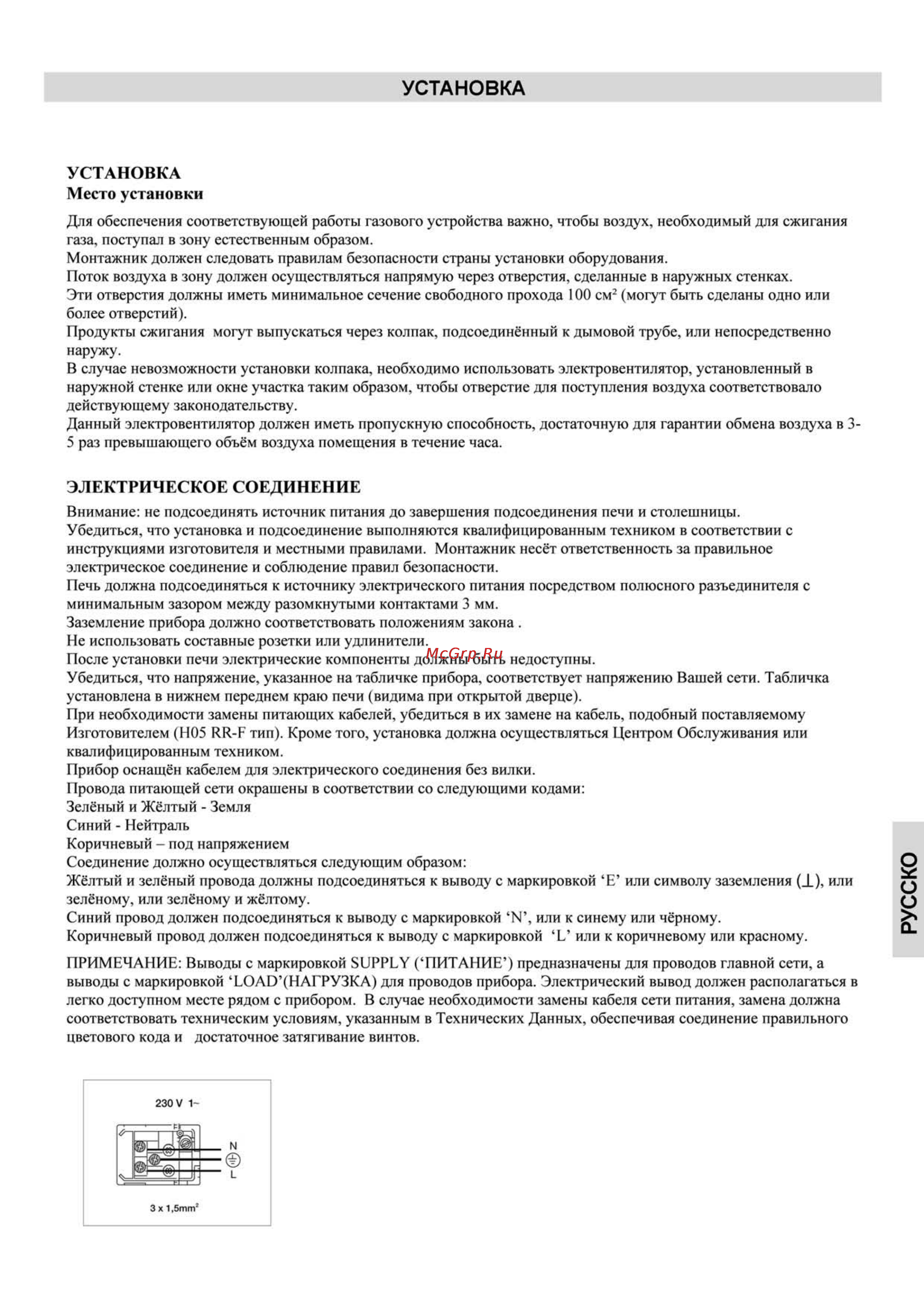

УСТАНОВКА УСТАНОВКА Место установки Для обеспечения соответствующей работы газового устройства важно чтобы воздух необходимый для сжигания газа поступал в зону естественным образом Монтажник должен следовать правилам безопасности страны установки оборудования Поток воздуха в зону должен осуществляться напрямую через отверстия сделанные в наружных стенках Эти отверстия должны иметь минимальное сечение свободного прохода 100 см2 могут быть сделаны одно или более отверстий Продукты сжигания могут выпускаться через колпак подсоединённый к дымовой трубе или непосредственно наружу В случае невозможности установки колпака необходимо использовать электровентилятор установленный в наружной стенке или окне участка таким образом чтобы отверстие для поступления воздуха соответствовало действующему законодательству Данный электровентилятор должен иметь пропускную способность достаточную для гарантии обмена воздуха в 35 раз превышающего объём воздуха помещения в течение часа Внимание не подсоединять источник питания до завершения подсоединения печи и столешницы Убедиться что установка и подсоединение выполняются квалифицированным техником в соответствии с инструкциями изготовителя и местными правилами Монтажник несёт ответственность за правильное электрическое соединение и соблюдение правил безопасности Печь должна подсоединяться к источнику электрического питания посредством полюсного разъединителя с минимальным зазором между разомкнутыми контактами 3 мм Заземление прибора должно соответствовать положениям закона Не использовать составные розетки или удлинители После установки печи электрические компоненты должны быть недоступны Убедиться что напряжение указанное на табличке прибора соответствует напряжению Вашей сети Табличка установлена в нижнем переднем краю печи видима при открытой дверце При необходимости замены питающих кабелей убедиться в их замене на кабель подобный поставляемому Изготовителем Н05 RR F тип Кроме того установка должна осуществляться Центром Обслуживания или квалифицированным техником Прибор оснащён кабелем для электрического соединения без вилки Провода питающей сети окрашены в соответствии со следующими кодами Зелёный и Жёлтый Земля Синий Нейтраль Коричневый под напряжением Соединение должно осуществляться следующим образом Жёлтый и зелёный провода должны подсоединяться к выводу с маркировкой Е или символу заземления J или зелёному или зелёному и жёлтому Синий провод должен подсоединяться к выводу с маркировкой N или к синему или чёрному Коричневый провод должен подсоединяться к выводу с маркировкой L или к коричневому или красному ПРИМЕЧАНИЕ Выводы с маркировкой SUPPLY ПИТАНИЕ предназначены для проводов главной сети а выводы с маркировкой LOAD НАГРУЗКА для проводов прибора Электрический вывод должен располагаться в легко доступном месте рядом с прибором В случае необходимости замены кабеля сети питания замена должна соответствовать техническим условиям указанным в Технических Данных обеспечивая соединение правильного цветового кода и достаточное затягивание винтов 3x1 5mm2 РУССКО ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ
