Daikin FUQ100BUV1B [18/18] Настройки защитных устройств

• Инверторный 4поточный припотолочный кассетный блок • R410A • FUQ71125BUV1B

• Серия SPLIT – Sky Air • Внутренние блоки

FUQ71100125BUV1B

Модель Защитное устройство FUQ71BUV1B FAQ100BUV1B FAQ125BUV1B

Предохранитель — — —

FUQ~BUV1B

Плавкий предохранитель электродвигателя

вентилятора (°С) — — —

Тепловая защита двигателя вентилятора (°С) Выкл.: 130±5 Выкл.: 130±5 Выкл.: 130±5

4D013856C

10 Настройки защитных устройств

11 Установка

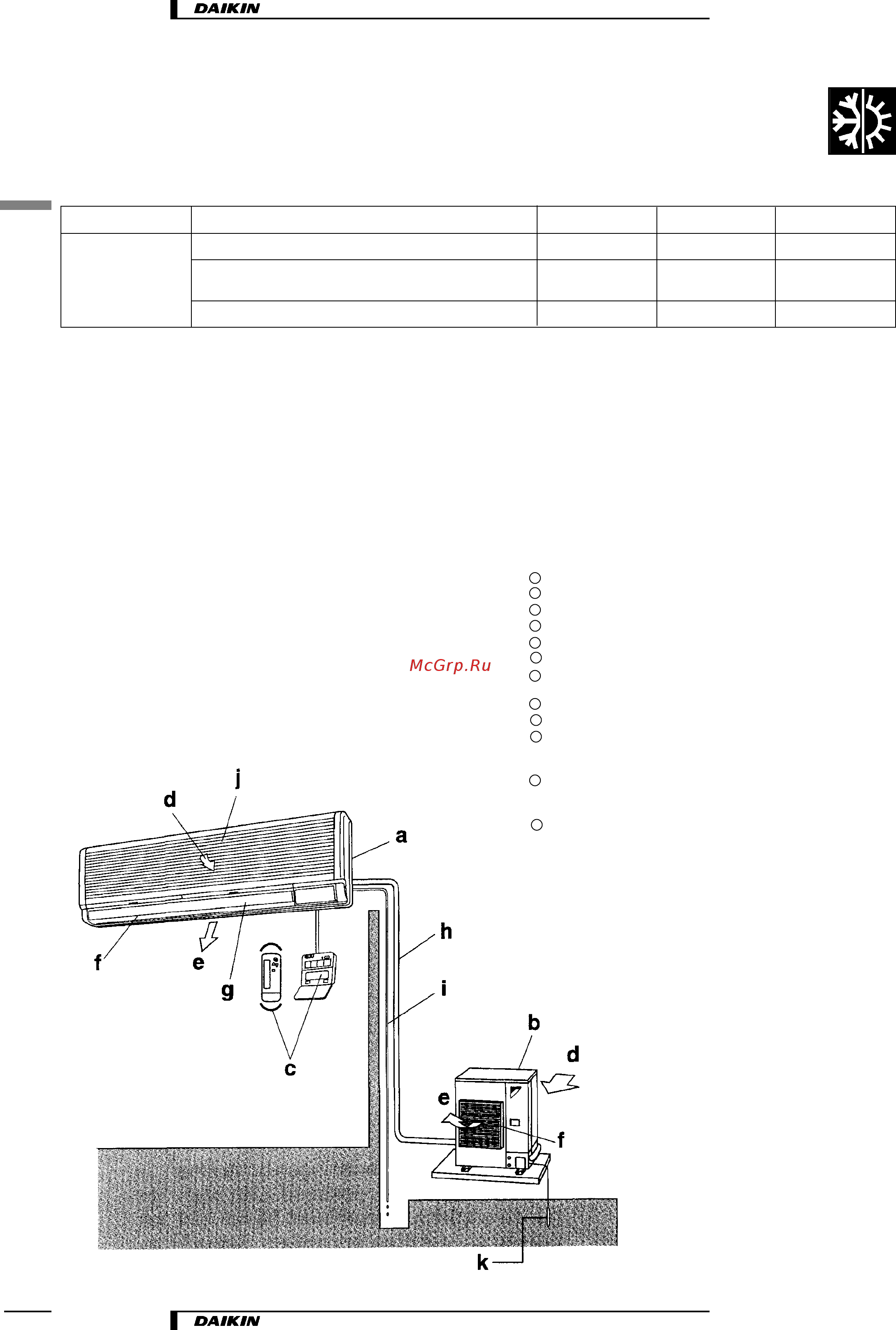

Наименования и функциональные назначения частей

a Внутренний блок

b Наружный блок

c Инфракрасный пульт дистанционного управления

d Входящий воздух

e Нагнетаемый воздух

f Воздуховыпускное отверстие

g Положение заслонки воздушного потока (на

воздуховыпускном отверстии)

h Трубопровод хладагента, подсоединение электропровода

i Дренажная труба

j Вход воздуха

Встроенный фильтр предварительной очистки воздуха

удаляет пыль и грязь

k Провод заземления

Заземлите наружный блок во избежание поражения

электрическим током

l Дренажное откачивающее устройство (встроенное)

Влага, удаляемая из комнаты при охлаждении
