5
• Инверторный 4поточный припотолочный кассетный блок • R410A • FUQ71125BUV1B
• Серия SPLIT – Sky Air • Внутренние блоки
7
FUQ71~125BUV1B
FUQ71~125BUV1B

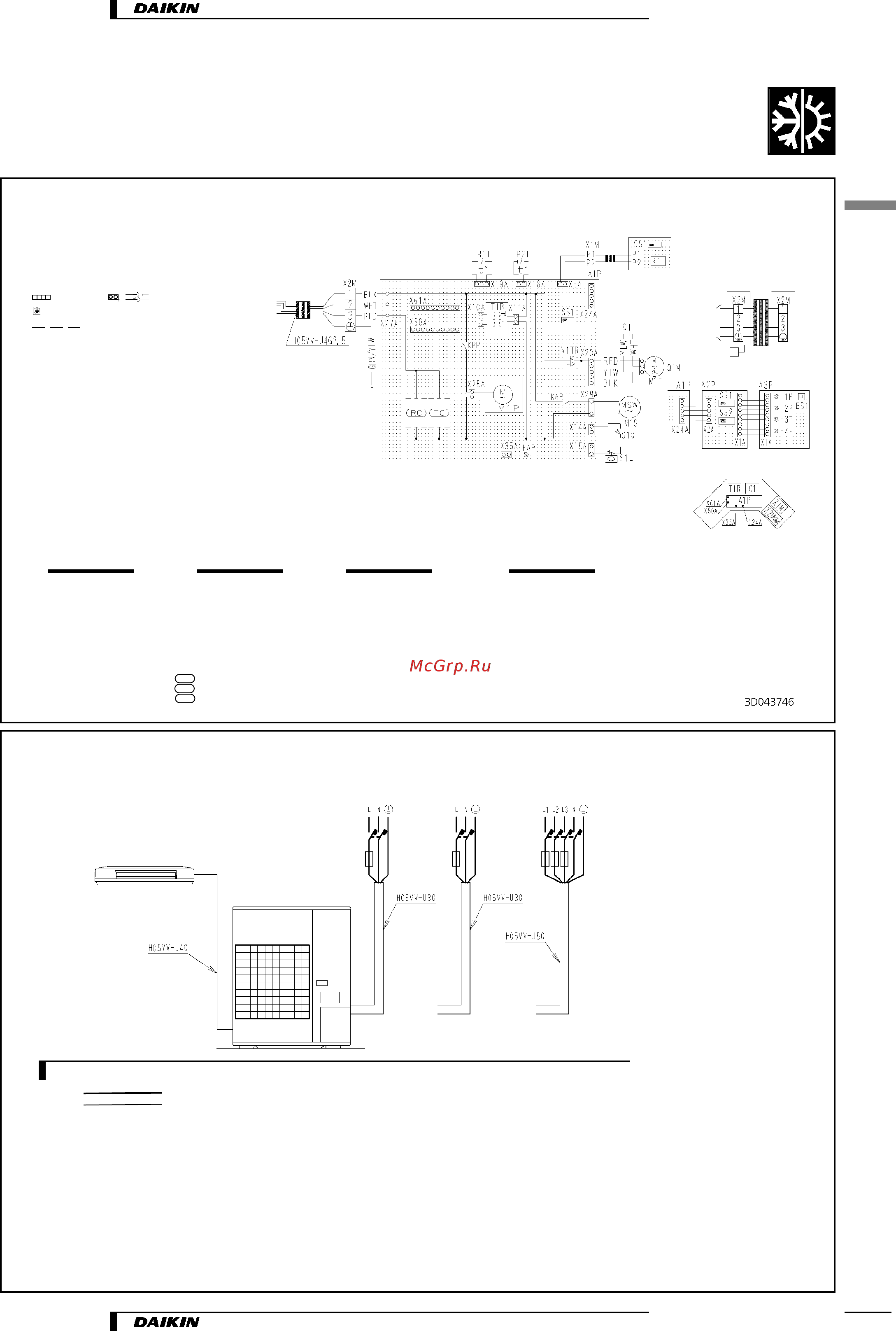

5 Электрические схемы
Примечания:
1.
2. Электропроводка по месту
3. В случае применения централизованного пульта
управления подсоедините его в соответствии с
указаниями, содержащимися в приложенной
инструкции пользователя.
4. Х24А присоединяется тогда, когда используется
комплект инфракрасного пульта дистанционного
управления.
5. Модель пульта дистанционного управления
определяется до монтажа системы в зависимости от
построения системы, полученных технических
материалов и каталогов и т. д.
6. Символы обозначают следующее: Blk: черный,
Ylw: желтый, Org: оранжевый, Gry: серый,
Prp: фиолетовый, Blu: синий.
7. Подтвердить метод установки селекторного
переключателя (SS1, SS2) согласно инструкции по
монтажу, конструкционным материалам и т. д.
Клемма
Разъем
Защитное заземление (винт)
К наружному
блоку
Инфракрасный пульт
дистанционного
управления
В случае одновременной работы
двух внутренних блоков.
Прим.) 4
Внутренний
блок
(главный)
Внутренний
блок
(подчиненный)
К наружному блоку
Проводной пульт
дистанционного
управления
Прим.) 4
Авар.
Норм.
Блок управления
Приемник/дисплей
ПРИМЕЧАНИЯ
1 Электропроводка сетевого напряжения.
Электропроводка системы управления.
2 Все провода, компоненты электропроводки и материалы местного производства должны соответствовать
местным и национальным техническим требованиям.
3 Необходимо применять только медные провода.
4 В том, что касается деталей, см. схемы электропроводки.
5 В целях обеспечения безопасности установите автомат защиты и предохранители.
6 Вся электропроводка по месту и ее компоненты должны быть выполнены лицензированным
специалистомэлектриком.
7 Все оборудование должно быть заземлено согласно действующим местным и государственным
техническим условиям.
8 Приведенная схема отражает лишь общий принцип подключения системы к электросети и не включает в
себя всех деталей конкретной электрической схемы.
9 Запрещается делать общий подвод электропитания с другим оборудованием.
Модель V1
Электропитание
150 Гц
230 В  240 В
Автомат
защиты
Предохранитель
Автомат
защиты
Предохранитель
Модель V3
Электропитание
150 Гц
230 В
Автомат
защиты
Предохранитель
Модель Y1
Электропитание
3N50 Гц
400 В
4D013833B
33A Концевой выключатель (перемещение
заслонки)
33H Поплавковый выключатель
A1P Печатная плата
A2P Печатная плата
(Трансформатор 230 В/16 В)
C1R Конденсатор (M1F)
HAP Сведодиод (индикатор — зеленый)
HBP Сведодиод (индикатор — зеленый)
M1A Электродвигатель (заслонки
направления потока воздуха)
M1F Электродвигатель (вентилятор
внутреннего блока)
M1P Электродвигатель (дренажный насос)
Q1F Термопредохранитель (MIF
вмонтирован)
R1T Термистор (воздух)
R2T Термистор (теплообменник)
RyA Магнитное реле (MIA)
RyP Магнитное реле
SS1 Селекторный переключатель
(аварийный)
X1M Клеммная колодка
X2M Клеммная колодка
RC Цепь приема сигналов
TC Цепь передачи сигналов
PC Цепь фазового управления
Проводной пульт дистанционного управления
R1T Термистор (воздух)
SS1 Селекторный переключатель
(главный/подчиненный)
Приемник/дисплей (присоединенный к
инфракрасному пульту дистанционного
управления)
A3P Печатная плата
A4P Печатная плата
BS Кнопка Вкл./Выкл.
H1P Светодиод (индикатор — красный)
H2P Светодиод (индикатор — зеленый)
H3P Светодиод (индикатор — красный)
H4P Светодиод (индикатор — оранжевый)
SS1 Селекторный переключатель
(главный/подчиненный)
SS2 Селекторный переключатель
(беспроводная система адресации)
Разъем для дополнительного оборудования
X30A Разъем (интерфейсный адаптер для
системы SKY AIR)
X33A Разъем (адаптер для электропроводки)
X35A Разъем (для адаптера для внешнего
управления)
X40A Разъем
Ввод ВКЛ./ВЫКЛ. снаружи
