3
• Инверторный 4поточный припотолочный кассетный блок • R410A • FUQ71125BUV1B
• Серия SPLIT – Sky Air • Внутренние блоки
5

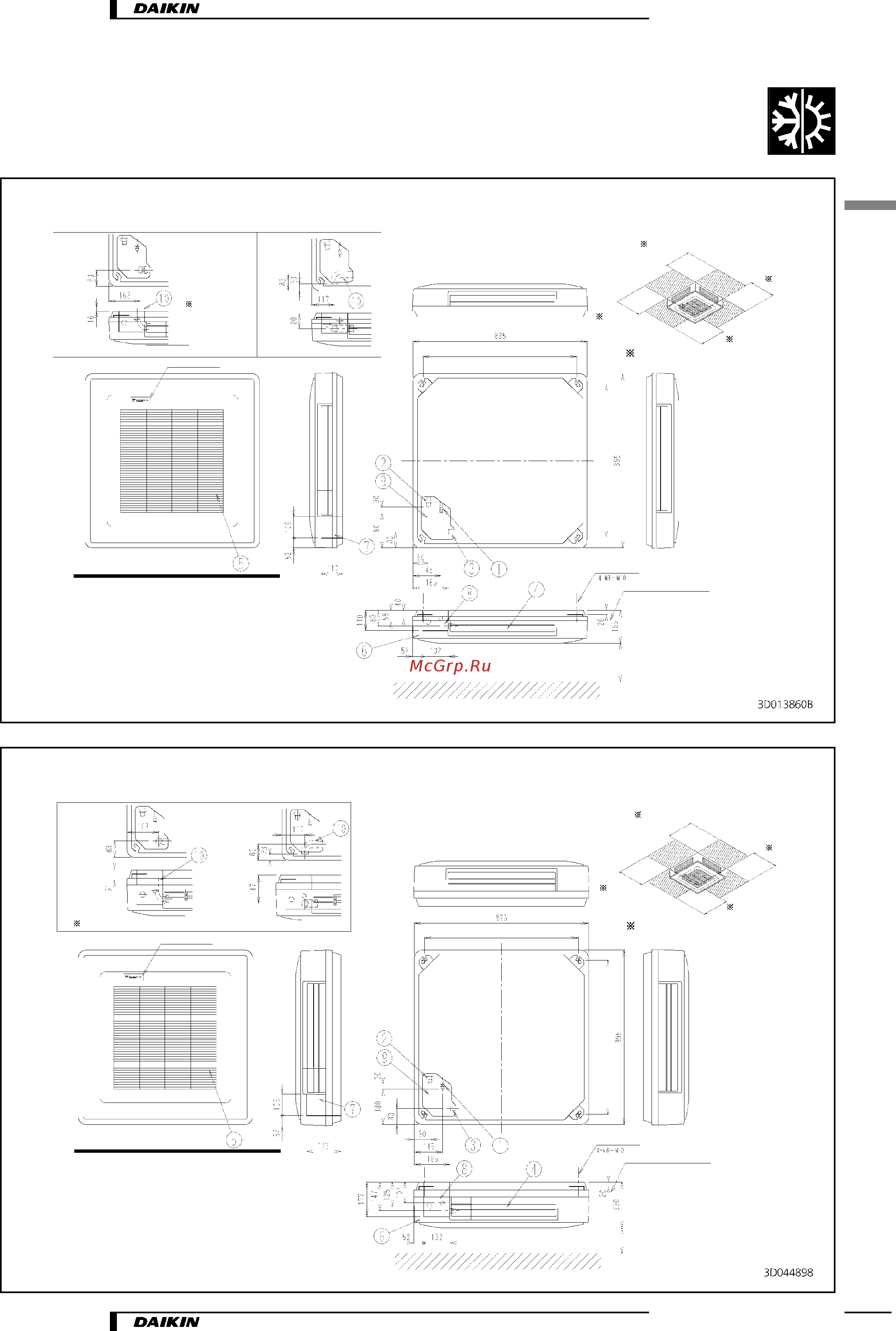

3 Габаритные и установочные чертежи
FUQ71BUV1B
FUQ100125BUV1B
Табличка с названием фирменной марки (прим. 2)
Не менее 1500 мм
790 Положение подвески
790 Положение подвески
Болт для подвешивания
Высота кронштейна подвески
Не менее 1500 мм
Необходимое
пространство
Чтобы закрыть воздуховыпускную решетку,
обеспечьте необходимое пространство не
менее 30 мм (прим. 3)
Не менее
1500 мм
Не менее
1500 мм
Место подсое
динения дре
нажной трубы к
верхнему
трубо
проводу
Место подключе
ния дренажной
трубы к заднему
трубопроводу
Дренажную трубу
можно поднять над
верхней
поверхностью
изделия на высоту
до 350 мм
Примечания:
1. Расположение таблички
предприятия изготовителя: на
раструбе трубы.
2. Место приема сигнала
инфракрасного пульта
дистанционного управления.
См. детальный чертеж
инфракрасного пульта
дистанционного управления.
3. При закрытии
воздуховыпускной решетки
(нагнетание в 2х, 3х
направлениях) направление
подсоединения трубопровода
ограничено, поэтому
обратитесь к инструкции по
монтажу.
1 Подсоединение трубы жидкого хладагента ∅9,5 с
развальцовкой
2 Подсоединение трубы газообразного хладагента ∅15,9 с
развальцовкой
3 Подсоединение дренажной трубы V.P.20
4 Воздуховыпускное отверстие
5 Всасывающая решетка
6 Угловая декоративная крышка
7 Правый трубопровод/подсоединение кабелей
8 Задний трубопровод/подсоединение кабелей
9 Трубопровод через крышку
10 Дренажный патрубок, поставляемый дополнительно
единица измерения (мм)
единица измерения (мм)
Не менее 1000 мм
(необходимое пространство)
Табличка с названием фирменной марки (прим. 2)
Не менее 1500 мм
790 Положение подвески
790 Положение подвески
Болт для подвешивания
Высота кронштейна подвески
Не менее 1500 мм
Необходимое
пространство
Чтобы закрыть воздуховыпускную решетку,
обеспечьте необходимое пространство не
менее 30 мм (прим. 3)
Не менее
1500 мм
Не менее
1500 мм
Место подсое
динения дре
нажной трубы к
верхнему
трубо
проводу
Место подключе
ния дренажной
трубы к заднему
трубопроводу
Дренажную трубу можно поднять над верхней
поверхностью изделия на высоту до 350 мм
Примечания:
1. Расположение таблички
предприятия изготовителя: на
раструбе трубы.
2. Место приема сигнала
инфракрасного пульта
дистанционного управления.
См. детальный чертеж
инфракрасного пульта
дистанционного управления.
3. При закрытии
воздуховыпускной решетки
(нагнетание в 2х, 3х
направлениях) направление
подсоединения трубопровода
ограничено, поэтому
обратитесь к инструкции по
монтажу.
1 Подсоединение трубы жидкого хладагента ∅9,5 с
развальцовкой
2 Подсоединение трубы газообразного хладагента ∅19,1 с
развальцовкой
3 Подсоединение дренажной трубы V.P.20
4 Воздуховыпускное отверстие
5 Всасывающая решетка
6 Угловая декоративная крышка
7 Правый трубопровод/подсоединение кабелей
8 Задний трубопровод/подсоединение кабелей
9 Трубопровод через крышку
10 Дренажный коленчатый патрубок, поставляемый
дополнительно
Не менее 1000 мм
(необходимое пространство)
