• Внутренние блоки • Подвесной потолочный кондиционер • FXHQ-MVE
6
• Системы VRV • Внутренние блоки
10

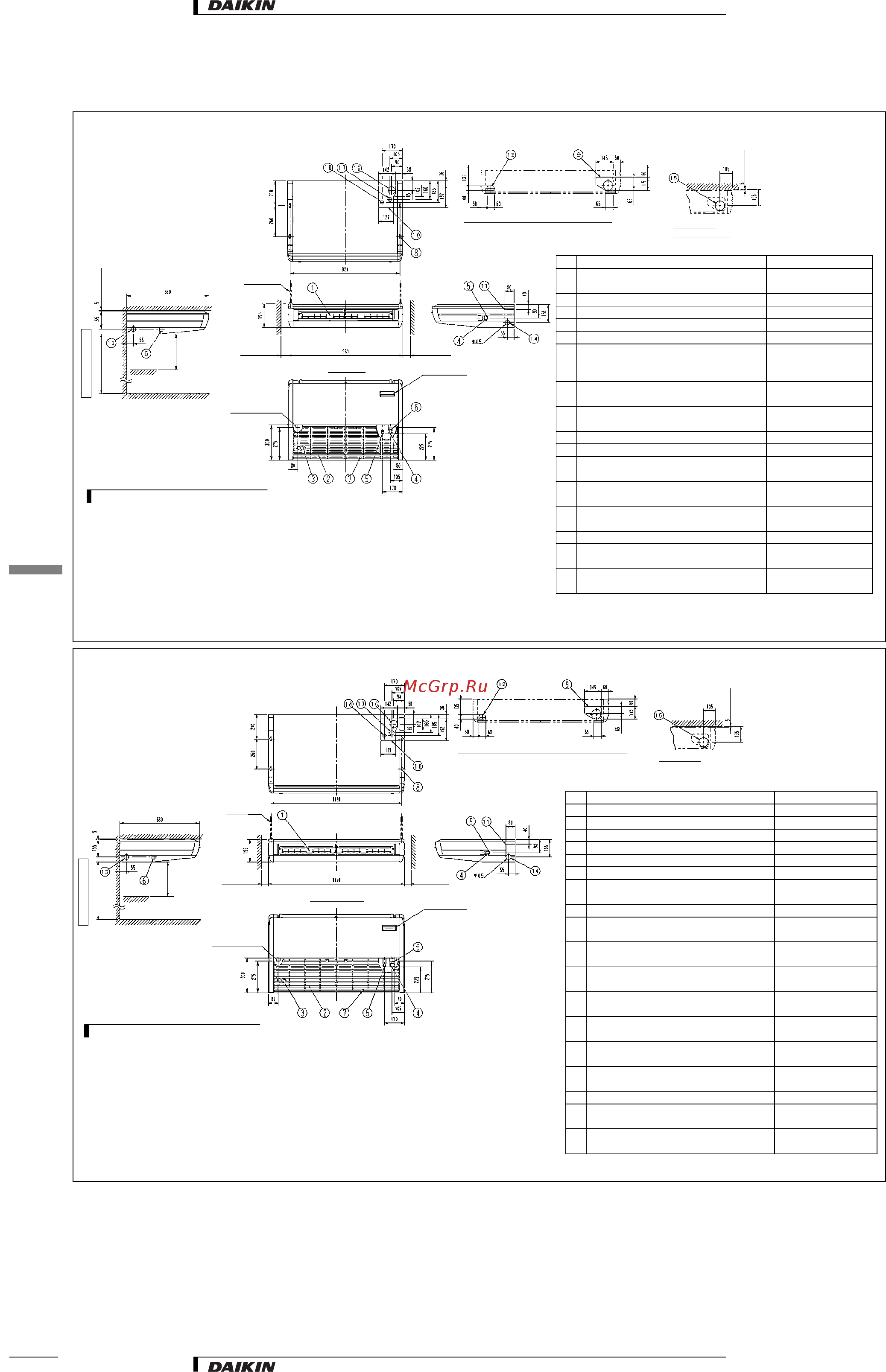

6 Чертеж в масштабе
FXHQ32MVE
3D038855
Подвесной болт
М8М10, 4 шт.
Не менее 30
(Зона обслуживания)
Не менее 30
(Зона обслуживания)
(Расположение точек подвеса)
Вид спереди
Паспортная табличка
(См. примечание 2)
Подсоединение дренажной
трубы VP20
(для подсоединения
трубопровода слева)
Расположение надрубленного отверстия для задней подводки
Расположение отверстия в стене
для задней подводки труб
(Вид спереди)
(Место,
необходимое
для установки)
(Расположение точек подвеса)
(Место, необходимое
для установки)
(Место,
необходимое
для установки)
Не менее 300
Для установки вверху
Расстояние от пола не
менее 2500
Поверхность пола
Препятствие
(Вид спереди)
ПРИМЕЧАНИЯ
:
1 Местоположение паспортной таблички блока: в нижней части корпуса вентилятора с
внутренней стороны всасывающей решетки.
2 Если используется инфракрасный ИК пульт дистанционного управления, то в этом
месте размещается ИК приемник. См. чертеж инфракрасного ИК пульта управления.
3 Стандартная длина шнура пульта дистанционного управления составляет примерно
3 м (0,5 мм
2
× 2 жилы). (В комплект поставки VRV не входит)
№ Наименование Описание
1 Воздухораспределительная решетка
2 Всасывающая решетка
3 Фильтр предварительной очистки
4 Подсоед. трубы газообразного хладагента ∅12,7 с развальцовкой
5 Подсоединение трубы жидкого хладагента ∅6,4 с развальцовкой
6 Подсоединение дренажной трубы VP20
7 Клемма заземления (внутри распред.
коробки)
M4
8 Кронштейн подвески
9 Крышка отверстия для подсоединения
трубопровода и проводов сзади
10 Крышка отверстия для подсоединения
трубопровода и проводов сверху
11 Подсоед. трубы с правой стороны Надрубленное отверстие
12 Подсоединение дренажной трубы сзади слева Надрубленное отверстие
13 Подсоединение дренажной трубы с левой
стороны
Надрубленное отверстие
14 Подсоединение дренажной трубы с правой
стороны
Надрубленное отверстия
15 Отверстие в стене для вывода трубопровода,
подсоединенного с задней стороны
∅100
16 Подсоединение дренажной трубы сверху ∅60
17 Подсоединение трубы газообразного
хладагента сверху
∅36
18 Подсоединение трубы жидкого хладагента
сверху
∅26
FXHQ63MVE
3D038856
Подвесной болт
М8М10, 4 шт.
Не менее 30
(Зона обслуживания)
Не менее 30
(Зона обслуживания)
(Расположение точек подвеса)
Вид спереди
Паспортная табличка
(См. примечание 2)
Подсоединение дренажной
трубы VP20
(для подсоединения
трубопровода слева)
Расположение надрубленного отверстия для задней подводки
Расположение отверстия в стене
для задней подводки труб
(Вид спереди)
(Место,
необходимое
для установки)
(Расположение точек подвеса)
(Место, необходимое
для установки)
(Место,
необходимое
для установки)
Не менее 300
Для установки вверху
Расстояние от пола не
менее 2500
Поверхность пола
Препятствие
(Вид спереди)
ПРИМЕЧАНИЯ
:
1 Местоположение паспортной таблички блока: в нижней части корпуса вентилятора с
внутренней стороны всасывающей решетки.
2 Если используется инфракрасный ИК пульт дистанционного управления, то в этом
месте размещается ИК приемник. См. чертеж инфракрасного ИК пульта управления.
3 Стандартная длина шнура пульта дистанционного управления составляет примерно
3 м (0,5 мм
2
× 2 жилы). (В комплект поставки VRV не входит)
№ Наименование Описание
1 Воздухораспределительная решетка
2 Всасывающая решетка
3 Фильтр предварительной очистки
4 Подсоед. трубы газообразного хладагента ∅15,9 с развальцовкой
5 Подсоединение трубы жидкого хладагента ∅9,5 с развальцовкой
6 Подсоединение дренажной трубы VP20
7 Клемма заземления (внутри распред.
коробки)
M4
8Кронштейн подвески
9 Крышка отверстия для подсоединения
трубопровода и проводов сзади
10 Крышка отверстия для подсоединения
трубопровода и проводов сверху
11 Подсоединение трубы с правой стороны Надрубленное
отверстие
12 Подсоединение дренажной трубы сзади слева Надрубленное
отверстие
13 Подсоединение дренажной трубы с левой
стороны
Надрубленное
отверстие
14 Подсоединение дренажной трубы с правой
стороны
Надрубленное
отверстие
15 Отверстие в стене для вывода трубопровода
подсоединенного с задней стороны
∅100
16 Подсоединение дренажной трубы сверху ∅60
17 Подсоединение трубы газообразного
хладагента сверху
∅36
18 Подсоединение трубы жидкого хладагента
сверху
∅26
