1
• Системы VRV • Внутренние блоки
3
• Внутренние блоки • Подвесной потолочный кондиционер • FXHQ-MVE

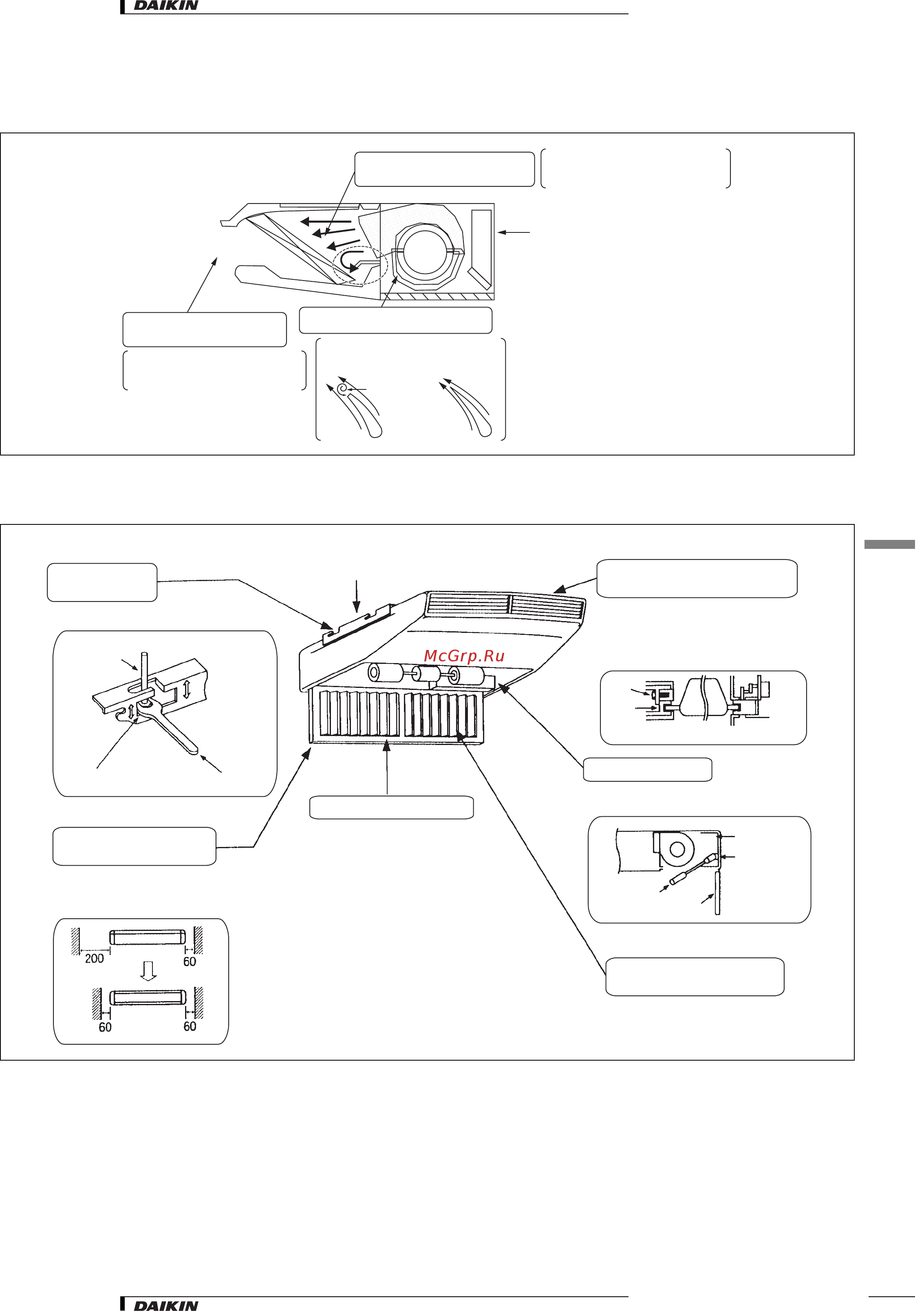

1 Характеристики
1 - 2 Компактный блок с очень низким уровнем звукового давления
1 - 3 Легкость установки
Блок управления
Дополнительное расположение
теплообменника
При наклонении теплообменники
распределение скорости воздуха
улучшается, а потери при
столкновении воздуха снижаются.
Усовершенствована форма заслонок,
что снижает шум, образуемый
турбулентностью.
Турбулентность
Уменьшение сопротивления у
воздуховыпускного отверстия
Вентилятор с малым диаметром и
низким уровнем шума
Форма дренажного поддона и
верхнего/нижнего воздуховыпускного
отверстия оптимизирована.
*Позволяет подвешивать блок без
монтажа или демонтажа крючьев
Болт для
подвешивания
Позволяет регулировать
высоту после подвешивания
Гаечный
ключ
Уменьшение пространства,
необходимого для установки
* Дренаж и заливка воды при выполнении
тестового прогона и технического обслуживания
теперь может выполняться с нижней части блока
Пространство для
технического обслуживания
* Усовершенствованный материал,
применяемый для пластиковых деталей,
предназначенных для вытяжных
каналов от всасывания до теплообмена.
Прочная воздухозаборная решетка
Крючок
Легкая очистка теплообменника
и горизонтальной заслонки
Легкий монтаж проводки
* Монтаж и демонтаж деталей для очистки
Количество монтажных винтов уменьшено
с 36 до 26 штук
* Горизонтальную заслонку теперь можно
монтировать и демонтировать
Винт
Подшипник
(Подшипник снимается отвинчиванием винта)
Все операции по обслуживанию теперь могут
выполняться с нижней части блока
Блок управления
Клеммная колодка
*Пульт
дистанционного
управления
*Провода для
межблочных
соединений
Привод
Воздухозаборная
решетка
Фильтр длительного срока службы,
стандартное оборудование
* Снижается количество очисток фильтра.
Очистка фильтра: Интервал очистки
увеличен: от одного раза в две недели до
одного раза в год.
Легкая процедура
подвешивания
