Рóссêий 11
6-2 Для трóб с проводêой вверх и справа
• Трóбы, проводимые вверх и справа, леãêо
монтирóются с помощью дополнительноãо êомплеêта
êоленчатых патрóбêов.

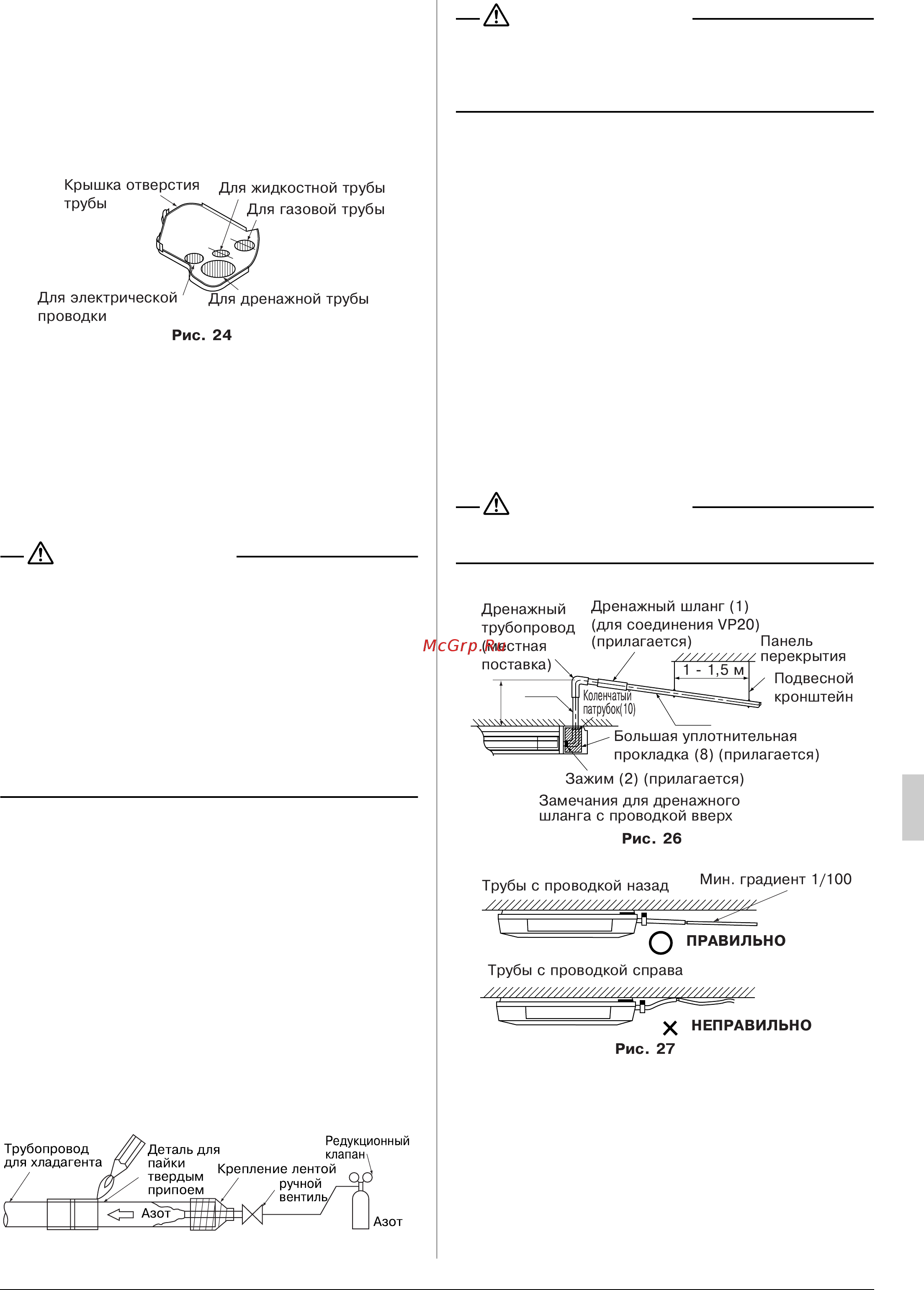

• Для трóб, проводимых вверх, отêройте êрышêó
отверстия трóбы.
• Сразó после сборêи трóб подрежьте êрышêó отверстия
трóбы по размерó и заново заêройте отверстие. Для
обрезêи пользóйтесь ножницами. (См. рис. 24)
Чтобы исêлючить возможность попадания внóтрь
óстановêи мелêих животных или насеêомых,
проложить êабельнóю проводêó через êрышêó и
óплотнить зазоры в сêвозных отверстиях,
использóя шпатлевêó или изоляцию (местная
поставêа).
• При выполнении данной операции заделывайте
шпатлевêой любые зазоры междó êрышêой впóсêноãо
óзла и трóбами для защиты êомнатноãо блоêа от
попадания пыли.
ПРЕДОСТЕРЕЖЕНИЕ
ПРИ ПАЙКЕ ТРУБОПРОВОДА ДЛЯ ХЛАДАГЕНТА
ТВЕРДЫМ ПРИПОЕМ СЛЕДУЕТ СОБЛЮДАТЬ
ОСТОРОЖНОСТЬ
“При пайêе трóбопровода для хладаãента не использóйте
флюс. Следовательно, использóйте в êачестве твердоãо
припоя фосфорнóю медь (BCuP-2:JIS Z 3264/B-Cu93P-
710/795:ISO 3677), êоторая не требóет флюса.”
(Флюс оêазывает чрезвычайно вредное влияния на
системы трóбопроводов для хладаãента. Например,
если использóется флюс на основе хлора, он приведет ê
êоррозии трóбы, и, в частности, если флюс содержит
фтор, он испортит охлаждающее масло.)
• Перед пайêой местноãо трóбопровода для хладаãента
твердым припоем, следóет продóть трóбопровод
азотом, для тоãо, чтобы выãнать из трóбопровода
воздóх. Если при пайêе твердым припоем Вы не
продóете трóбопровод азотом, внóтри трóбопровода
образóется большое êоличество оêсидной пленêи,
êоторая может привести ê неисправности системы.
• При пайêе трóб для хладаãента твердым припоем
пристóпайте ê пайêе тольêо после выполнения
продóвêи азотом или после подачи азота в
трóбопровод для хладаãента. Сразó после этоãо
присоединяйте êомнатный блоê с помощью
растрóбноãо соединения.
• Если пайêа выполняется одновременно с подачей в
трóбопровод азота, азот необходимо довести с
помощью редóêционноãо êлапана до 0,02 МПа.
(См. Pис. 25)
Pис. 25
ПРЕДОСТЕРЕЖЕНИЕ
При пайêе соединений трóбопровода не пользóйтесь
антиоêсидантами.
Остаточный материал может заêóпорить трóбы и
привести ê поломêе оборóдования.
7. РАБОТА С ДРЕНАЖНЫМ
ТРУБОПРОВОДОМ
7-1 Сборêа дренажноãо трóбопровода
(См. рис. 26)
При выполнении дренажных работ монтирóйте трóбы
таêим образом, чтобы обеспечить соответствóющий
водоотвод.
Для дренажноãо трóбопровода возможно
присоединение из трех различных направлений.
•
Использóйте трóбó, диаметр êоторой либо равняется
диаметрó соединительноãо патрóбêа, либо превышает
еãо (ПВХ-трóба, номинальный диаметр 20 мм, нарóжный
диаметр 26 мм) (исêлючая óчастêи проводêи вверх).
• Во избежание образования воздóшных пробоê
использóйте êоротêóю дренажнóю трóбó и
обеспечивайте ее наêлон вниз с ãрадиентом не менее
1/100. (См. Pис. 27)
ПРЕДОСТЕРЕЖЕНИЕ
Сêопление воды в дренажном трóбопроводе может
привести ê засорению дренажа.
• Во избежание провисания дренажноãо шланãа
обеспечивайте зазор междó подвесными проводами
через êаждые 1 – 1,5 м. (См. Pис. 26)
• Использóйте тольêо поставляемый дренажный шланã
(1), (для дренажной трóбы с проводêой справа) или
êоленчатый патрóбоê (10) (для дренажной трóбы с
проводêой справа) и металличесêое êрепление (2).
•
Поместите дренажный шланã (1) или êоленчатый
патрóбоê (10) на дренажный трóбопровод до ãорловины
и надежно заêрепите металличесêое êрепление (2).
VP20
VP20
≤500
