16 Рóссêий

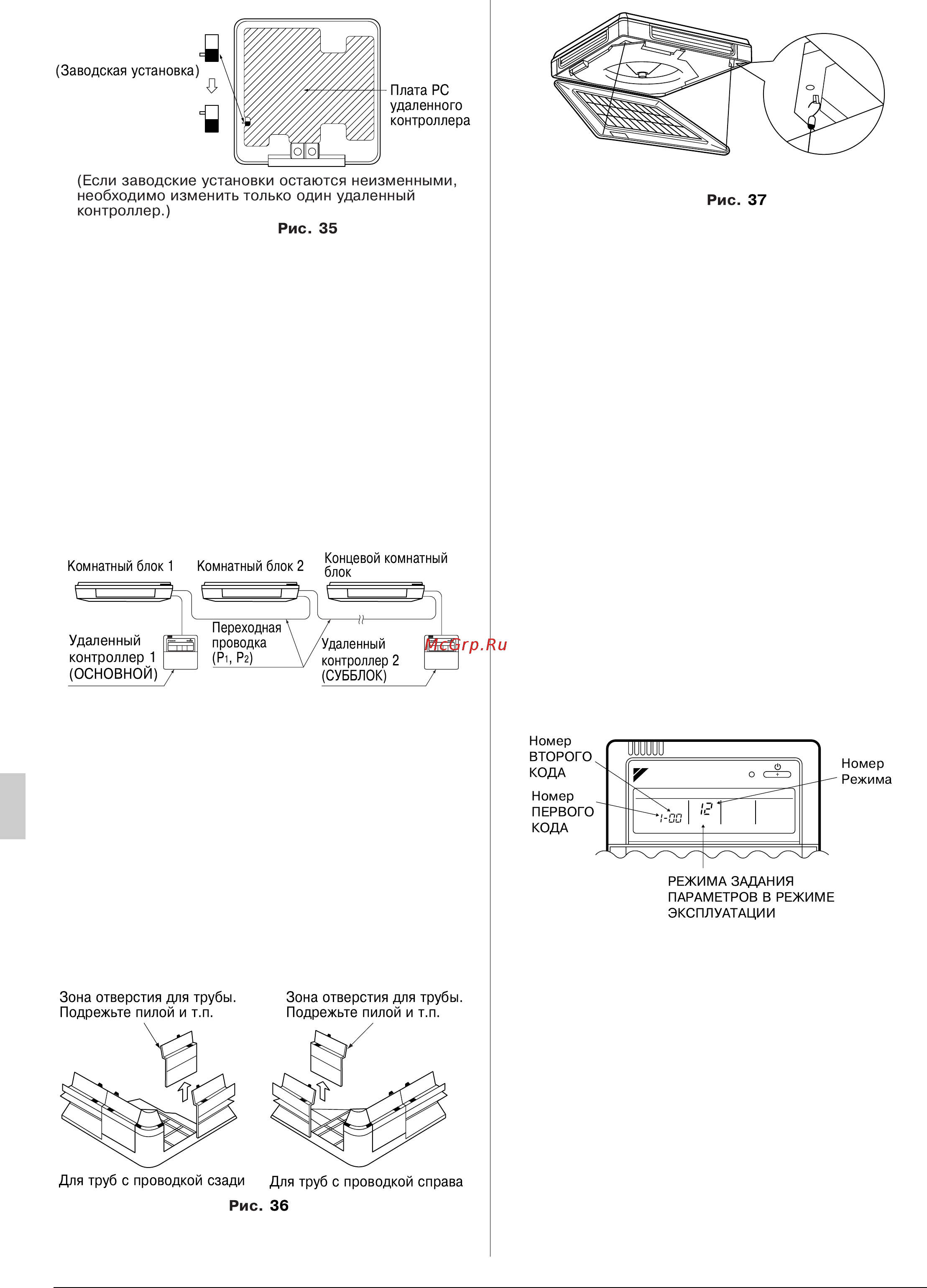

Метод элеêтричесêой прооводêи (См. “8. РАБОТА С
ЭЛЕКТРИЧЕСКОЙ ПРОВОДКОЙ”)
(1)Снимите êрышêó блоêа элеêтричесêих êомпонентов.
(2) Присоедините óдаленный êонтроллер 2
(подчиненный) ê êлеммномó блоêó óдаленноãо
êонтроллера (P
1
, P
2
) в блоêе элеêтричесêих
êомпонентов. (Независимо от полярности.)
<Предостережение>
• При использовании ãрóпповоãо óправления и двóх
óдаленных êонтроллеров одновременно, подêлючите
óдаленный êонтроллер 2 (СУББЛОК) ê êомнатномó
блоêó в êонце переходной проводêи (P
1
, P
2
). (См.
рисóноê ниже.)
• Грóпповое óправление блоêами êассетноãо типа для
подвесноãо потолêа и обычными êомнатными
блоêами VRV невозможно.
8-4 ЦЕНТРАЛИЗОВАННОЕ УПРАВЛЕНИЕ
• Для централизованноãо óправления необходимо
óêазывать номер ãрóппы. Подробно это описано в
рóêоводстве по êаждомó из дополнительных
êонтроллеров для централизованноãо óправления.
9. УСТАНОВКА УГЛОВОЙ КРЫШКИ И
РЕШЕТКИ ВОЗДУХОЗАБОРНИКА
• Присоедините óãловые êрышêи ê блоêó и заêрепите их
с помощью винтов. (Винты привинчиваются ê óãловым
êрышêам.)
• Для трóб с проводêой вверх и справа подрежьте
óãловые êрышêи до их присоединения, êаê поêазано
на рис. 36. (См. Pис. 36)
• Присоедините ê êорпóсó решетêó воздóхозаборниêа.
• Для предотвращения падения решетêи прицепите
стропы ê блоêó. (См. Pис. 37)
10. ЗАДАНИЕ ПАРАМЕТРОВ НА МЕСТЕ
ЭКСПЛУАТАЦИИ
10-1 Убедитесь в том, что êрышêи блоêов
элеêтричесêих êомпонентов заêрыты на
êомнатном блоêе, BEV и нарóжном
блоêе.
Задание параметров на месте эêсплóатации
следóет осóществлять с пóльта дистанционноãо
óправления и в соответствии с óсловиями
монтажа.
• Для задания параметров можно изменять положение
переêлючателей “Номер Режима”, “Номер ПЕРВОГО
КОДА” и “Номер ВТОРОГО КОДА”.
• В “Задании параметров на месте эêсплóатации” ,
прилаãаемом ê блоêó дистанционноãо óправления,
óêазаны очередность задания параметров и метод
эêсплóатации.
Установêа выполняется для всех блоêов в ãрóппе. Для
задания параметров отдельных êомнатных блоêов или
проверêи выбранных параметров воспользóйтесь
номерами режимов в сêобêах ( ) (с “2” на верхней
позиции) .
• Переведите óдаленный êонтроллер в режим задания
параметров на месте эêсплóатации. Подробно это
рассматривается в п. “СПОСОБ ЗАДАНИЯ
ПАРАМЕТРОВ В РЕЖИМЕ ЭКСПЛУАТАЦИИ”
рóêоводства по óдаленномó êонтроллерó.
S
M
S
S
M
SETTING
09_RU_3P086156-10X.fm Page 16 Tuesday, April 14, 2009 11:53 AM
