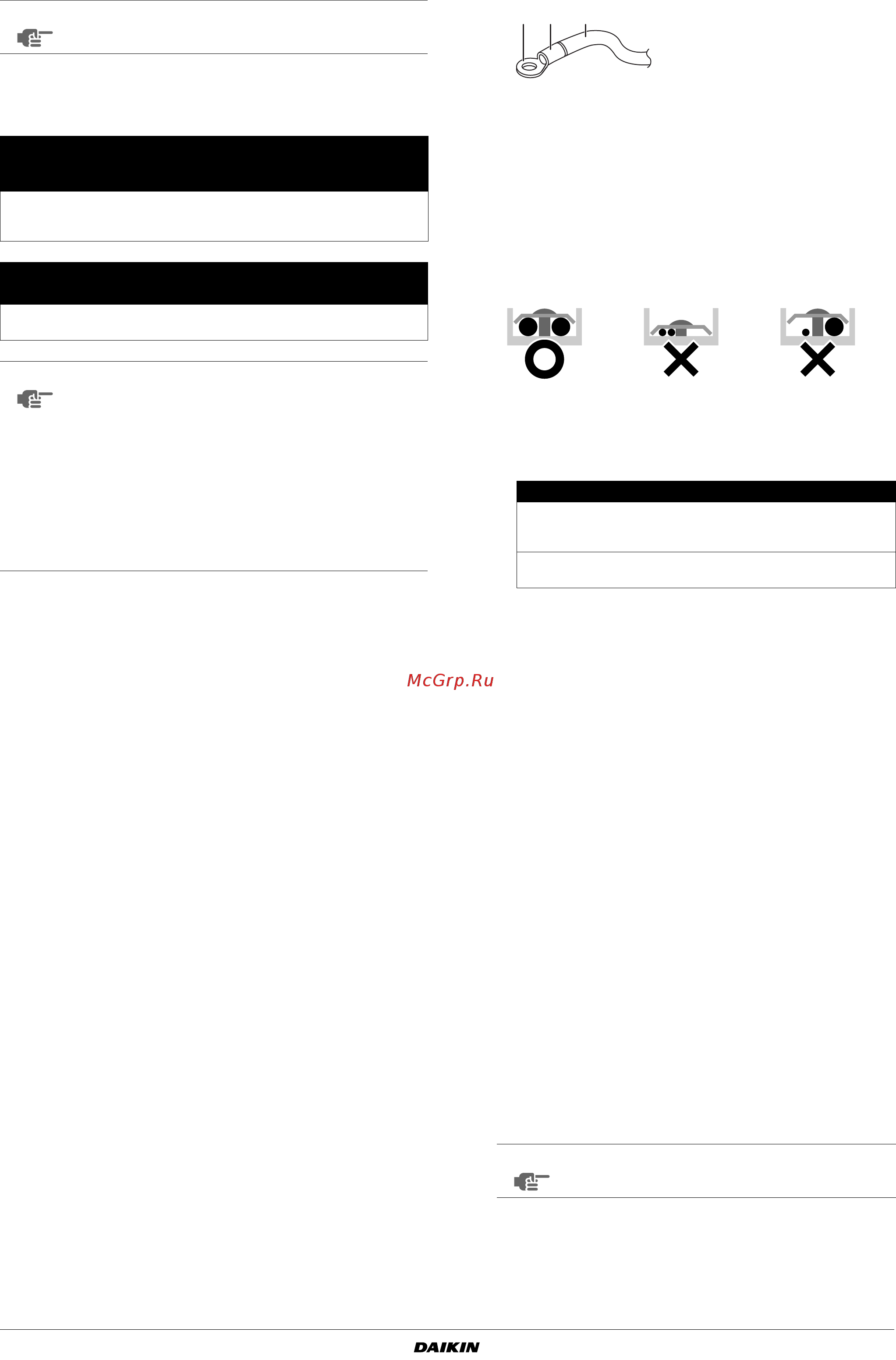

Инструкция по монтажу иэксплуатации
8
Характеристики приобретаемых на месте плавких
предохранителей и кабелей
Электрические соединения и задание
параметров на пульте управления
Электрические соединения
Проводка электропитания
Снимите крышку блока управления (1), подсоедините
провода к клеммной колодке электропитания внутри (L, N),
также подсоедините провод заземления к клемме
заземления. При этом введите провода внутрь блока через
отверстие в корпусе и прикрепите их хомутом к другим
проводам, как показано на рисунке.
Провода управления блока и проводка пульта
дистанционного управления.
Снимите крышку блока управления (1), про
тяните провода
внутрь через отверстие в корпусе и подсоедините их
кклеммной колодке для проводов управления блока (F1, F2)
и проводов пульта дистанционного управления (P1, P2).
НадЏжно закрепите проводку с помощью хомута, как
показано на рисунке.
После подключения
Оберните малую уплотнительную прокладку (поставляемую
вместе с блоком) вокруг кабелей, что исключит возможность
попадания влаги в блок. Если используется несколько
кабелей, ра
зрежьте малую уплотнительную прокладку на
части и оберните ими каждый кабель вотдельности.
Установите крышку блока управления на место.
Меры предосторожности
1 При подключении проводки к клеммной колодке электро-
питания необходимо соблюдать следующие правила.
- Для подключения к клеммной колодке при соединении
проводки блоков используйте круглые обжимные клеммы
с изоляционной оплЏткой. Если таких кл
емм нет в
наличии, следуйте приведенным ниже инструкциям.
- Не подключайте к одной клемме кабели разных сечений
(ненадежный контакт может привести сильному нагреву
места подключения или даже пожару).
- Для фиксации проводки используйте хомуты (при-
лагаемые к блоку) во избежание воздействия внешнего
давления на электропроводку. Надежно затягивайте их.
При подключении электропроводки об
еспечьте, чтобы
проводка была аккуратно уложена и не торчала из блока
управления. Плотно закройте крышку.
- При подключении кабелей одинакового сечения следуйте
приведенной ниже схеме.
Применяйте только кабели указанных типов. Проверяйте
надежность их подключения. При подключении не
прилагайте избыточных усилий к контактам и местам их
крепления. Используйте моменты затяжки, указанные
вприведенной ниже таблице.
- Устанавливая крышку блока управления, следите за тем,
чтобы не пережать проводку.
- После окончания подключения электропроводки
заполните оставшиеся щели в отверстиях для проводки в
корпусе мастикой или изоляционным материалом
(приобретается на внутреннем рынке), чтобы снаружи
вблок не проникали насекомые и грязь и не вызывали
коротких замыканий в блоке управления.
2 Ток в ка
белях, соединяющих внутренние блоки между собой,
не должен превышать 12 A. Ответвления кабелей делаются
вне клеммной колодки блока в соответствии
сдействующими правилами по производству электрических
работ, если сечение кабеля превышает 2 мм
2
(Ø1,6).
Место ответвления следует изолировать таким образом,
чтобы изоляция была не менее надежна, чем изоляция
самого силового кабеля.
3 Не подключайте кабели разных сечений к одному контакту
заземления. Плохой контакт снижает надежность защиты
системы.
4 Проводка пульта дистанционного управления и провода
управления блока должны находиться на расстоянии не
менее 50 мм от проводки электропитания. В противном
случае э
лектрические наводки могут привести к сбоям
в работе всей системы.
5 Подключение кабелей к пульту дистанционного управления
описано в прилагаемой к нему инструкции по монтажу.
6 Ни в коем случае не подключайте проводку электропитания
к клеммам для проводов управления. Такая ошибка может
вывести из строя всю систему.
ПРИМЕЧАНИЕ
Подробности см. в разделе «Electrical data».
Силовая электропроводка
Модель
Плавкие
предохранители
Провод Сечение
FXFQ20~125 16 А H05VV-U3G
В соответствии
сместными
нормами
Провода управления
Модель Провод Сечение
FXFQ20~125
Экранированный
кабель (2)
0,75-1,25 мм
2
ПРИМЕЧАНИЕ
Более подробную информацию см. в разделе .
Ниже приведены предельно допустимые
длины кабелей, соединяющих между собой
внутренний и наружный блоки, а также
внутренний блок и пульт дистанционного
управления.
Наружный блок - внутренний блок: макс.
1000 м
(общая длина кабелей: 2000 м)
Внутренний блок - пульт управления: макс.
500 м
Момент затяжки (Нм)
Клеммная колодка для проводов
управления блока и пульта дистанционного
управления
0,79~0,97
Клеммная колодка для подключения
электропитания
1,18~1,44
ПРИМЕЧАНИЕ
Заказчик имеет возможность выбрать
термистор пульта управления.
12 3
1 Круглая обжимная клемма
2 Оденьте изоляционную
оплЏтку
3 Провод
RU3P320142-1F.book Page 8 Tuesday, October 3, 2017 2:59 PM
