Выбор места установки
Если у потолка температура воздуха превышает 30°C, а
относительная влажность выше 80% или если в межпотолочное
пространство поступает наружный воздух, требуется дополни-
тельная теплоизоляция (вспененный полиэтилен толщиной не
менее 10 мм).
Данный агрегат позволяет выбрать направление воздушного
потока. Чтобы действовали 3 или 4 направления потока воздуха
(за счет перекрытых углов воздуходува), нужно заказать
дополнительный комплект блокирующих пластин.
Агрегат устанавливается та
ким образом, чтобы находящиеся
поблизости вентиляторы, источники света или машины не
создавали помех потоку воздуха.
1 При выборе места установки убедитесь в соблюдении
перечисленных ниже условий и согласуйте место
установки с заказчиком.
Необходимо обеспечить оптимальное распределение
воздуха по всему помещению.
Для циркуляции воздуха не должно быть препятствий.
Конденсирующаяся влага должна беспрепятственно
отводиться дренажной системой.
Подвесной потолок не должен иметь заметного уклона.
Должно быть достаточно свободного места для обслужива-
ния и ремонта блока.
Должна быть исключена возможность утечки горючих газов.
Не допускается эксплуатация оборудования во
взрывоопасной среде.
Длина трубопроводов, соединяющих внутренние и наружные
блоки, не должна превышать допустимых пределов.
(Смотрите инструкцию по монтажу наружного блока.)
Настоящее изделие относится к классу А. В бытовых
условиях это изделие может создавать радиопомехи.
Вслучае их возникновения пользователю следует принять
адекватные меры.
Наружные и внутренние блоки, межблочная проводка и пульт
дистанционного управления должны находиться на
расстоянии не менее 1 метра от радио- и телевизионных
приемников. Это необходимо для предотвращения помех
вработе этих электроприборов.
(В зависимости от условий генерации электромагнитных
волн помехи возможны даже в том случае, когда расстояние
превышает 1 метр.)
Если устанавливается комплект беспроводного пульта
дистанционного управления, то расстояние между
беспроводным пультом дистанционного управления и
внутренним блоком, возможно, придется сократить, если
в помещении присутствуют флуоресцентные лампы,
запускаемые электрическим способом. Внутренние блоки
должны быть установлены как можно дальше от
флуоресцентных ламп.
2 Высота потолков
Данный внутренний блок рассчитан на высоту потолков до
3,5 м (для блоков модели 125: 4,2 м). При этом с пульта
дистанционного управления необходимо задать определен-
ные параметры работы системы, если высота потолка
превышает 2,7 м (для блоков модели 125: 3,2 м). Во
избежание случайного соприкосновения агрегат должен
устанавливаться на высоте более 2,5 м.
См. , а также инструкцию по ус
тановке декоративной
панели.
3 Направления воздушного потока
Выберите такое направление воздушного потока, которое
наиболее соответствует конфигурации помещения и месту
установки блока. (Чтобы воздушный поток имел три
направления, необходимо задать определенные параметры
с пульта дистанционного управления и закрыть ненужные
выпускные окна. См. инструкцию по монтажу дополни-
тельного комплекта блокирующих пластин и раздел .) (См.
( = направления воздушного по
тока))
4 Для подвески блока применяются специальные монтаж-
ные болты. Убедитесь в том, что потолок достаточно
прочен, чтобы выдержать вес блока. В случае
возникновения сомнений предварительно укрепите
потолок.
(Установочные размеры указаны на бумажном шаблоне,
прилагаемом к блоку. С его помощью легко определить,
вкаких местах нужно укрепить потолок.)
Размеры свободного места для установки бл
ока указаны на
( = направление воздушного потока)
Предварительные операции перед
монтажом
1. Взаимное расположение отверстия в подвесном
потолке, блока и монтажных болтов.
Для точного вертикального позиционирования блока исполь-
зуйте прилагаемую к нему монтажную направляющую.

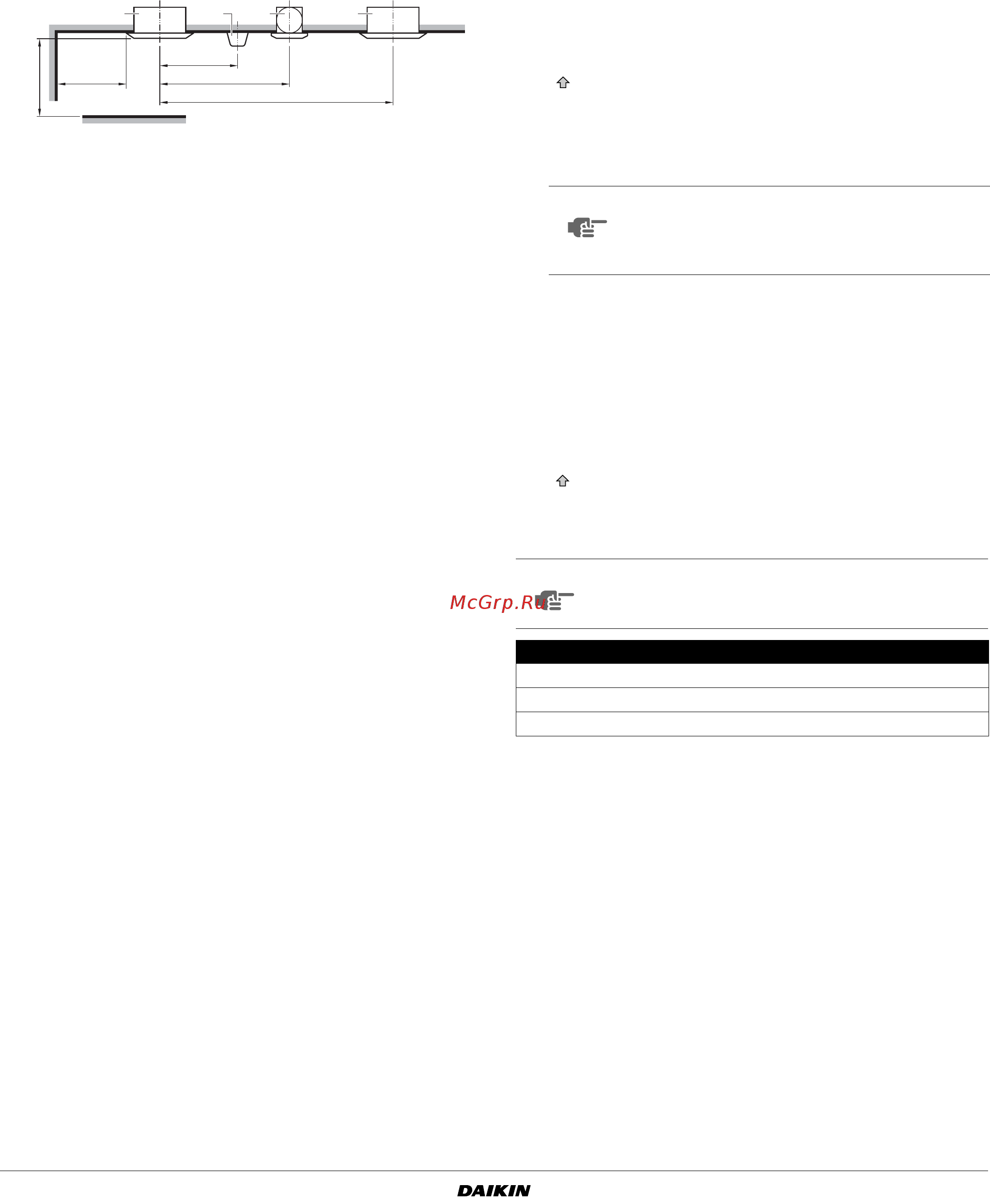

a Внутренний агрегат
b Освещение
На иллюстрации обратите внимание на утопленные лампы
потолочного освещения, которые не создают помех.
c Вентилятор
A Если воздуходув закрыт, то пространство, отмеченное на
схеме буквой (A), должно располагаться на расстоянии не
менее 500 мм. Кроме того, если правый и левый углы этого
воздуходува перекрыты, то пространство, отмеченное буквой
(A), должно располагаться на ра
сстоянии не менее 200 мм.
B 1500 мм от любого неподвижного объекта
1500 mm
2000 mm
4000 mm
(A)
1500 mm
(B)
1500 mm
acba
1 Подача воздуха во всех направлениях
2 Подача воздуха в 4 направлениях
3 Подача воздуха в 3 направлениях
ПРИМЕЧАНИЕ
Направления воздушного потока, показанные
на , приведены исключительно вкачестве
примеров возможных направлений воздушного
потока.
1 Подача воздуха
2 Забор воздуха
ПРИМЕЧАНИЕ
В местах, где воздушный поток ограничен (они
помечены символом *), оставьте зазор не менее
200 мм.
Модель H
FXFQ20~63 214
FXFQ80+100 256
FXFQ125 298
1
Трубопровод хладагента
2
Монтажные болты (4 шт.)
3 Подвесная скоба
4 Подвесной потолок
5 Отверстия для монтажных болтов
6 Внутренний блок
7 Отверстие в подвесном потолке
8 Декоративная панель
