Italiano 7
4.2 Collegamento della tensione di alimentazione
Il proiettore può funzionare con tensioni da 100 a 277Vac e con frequenze di 50 e 60Hz.

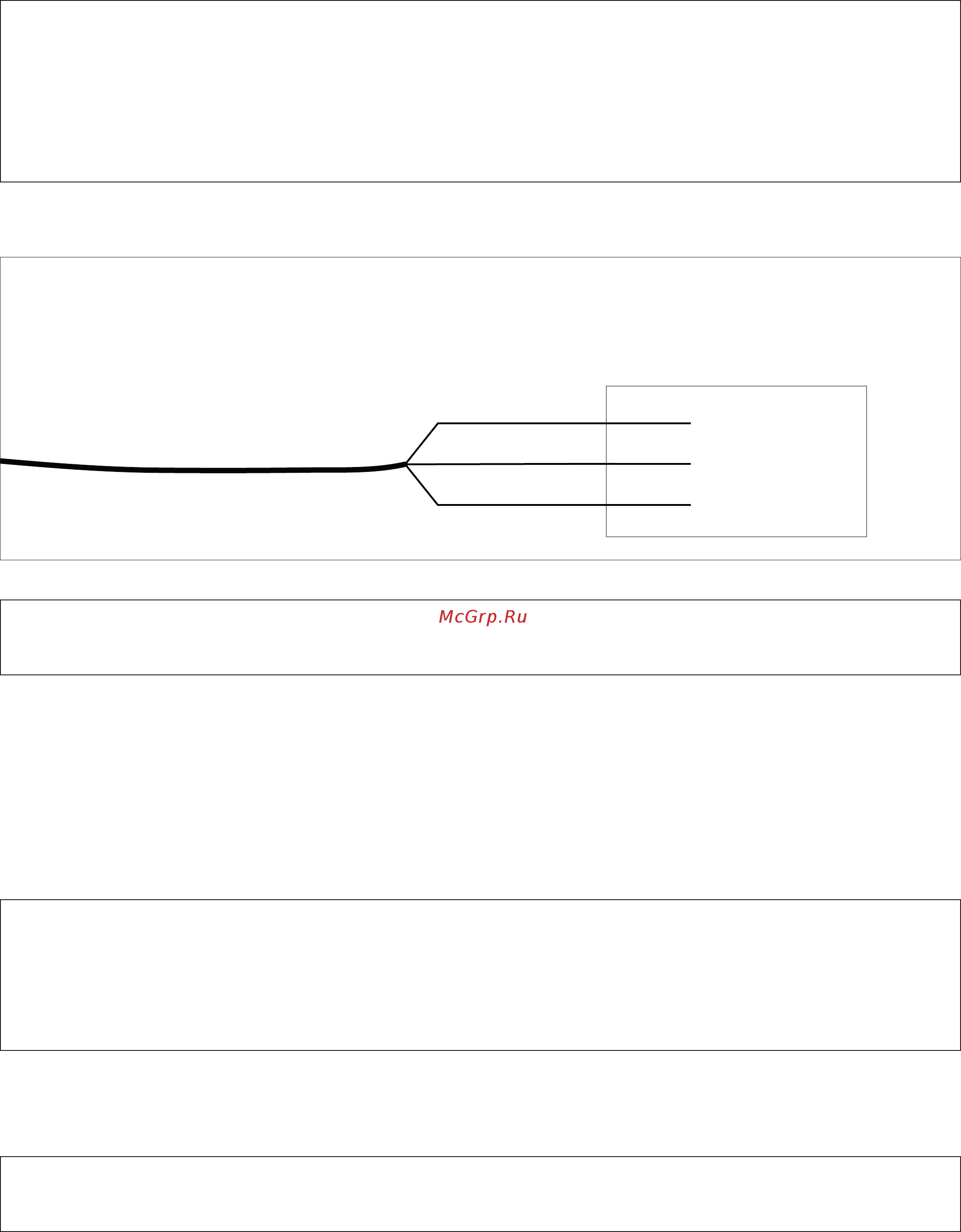

Collegate il cavo di alimentazione posteriore secondo lo schema riportato nella figura seguente.
4.3 Collegamento del segnale DMX
Il segnale DMX deve essere collegato utilizzando un cavo schermato progettato per congegni RS-485.
Il cavo di segnale deve essere collegato rispettando la seguente tabella:
GND = schermatura
DATA- = nero
DATA+ = rosso
Il proiettore è fornito di giunti e guaina termoretraibile che permettono di ottenere connessioni con grado IP67.
Per effettuare la connessione seguite le istruzioni riportate qui di seguito.
Attenzione!
La schermatura ed i conduttori non devono fare alcun tipo di contatto tra loro.
Il GND del segnale DMX non deve essere collegato alla massa elettrica dell’apparecchio.
Nell’ultima apparecchiatura della linea DMX inserite una resistenza di terminazione
con resistenza da 120 Ω collegata tra DATA- e DATA+.
Attenzione!
Seguire le istruzioni fornite con il kit di connessione per effettuare i collegamenti.
Attenzione!
• Prima di collegare l’apparecchio assicuratevi che la fornitura elettrica corrisponda a quelle ammesse.
• Non installate mai l’apparecchio senza la connessione di terra.
• E’ consigliato l’uso di un interruttore magnetotermico/differenziale sulla linea di alimentazione, come prescritto
dalle norme in vigore.
• Non alimentate il proiettore attraverso unità di potenza dimmer.
• Le operazioni di cablaggio e collegamento devono essere eseguite da personale qualificato.
Fase
Terra
Neutro
Marrone
Giallo Verde
Blu
Tensione di alimentazione
Attenzione!
Seguire le istruzioni fornite con il kit di connessione per effettuare i collegamenti.
