5

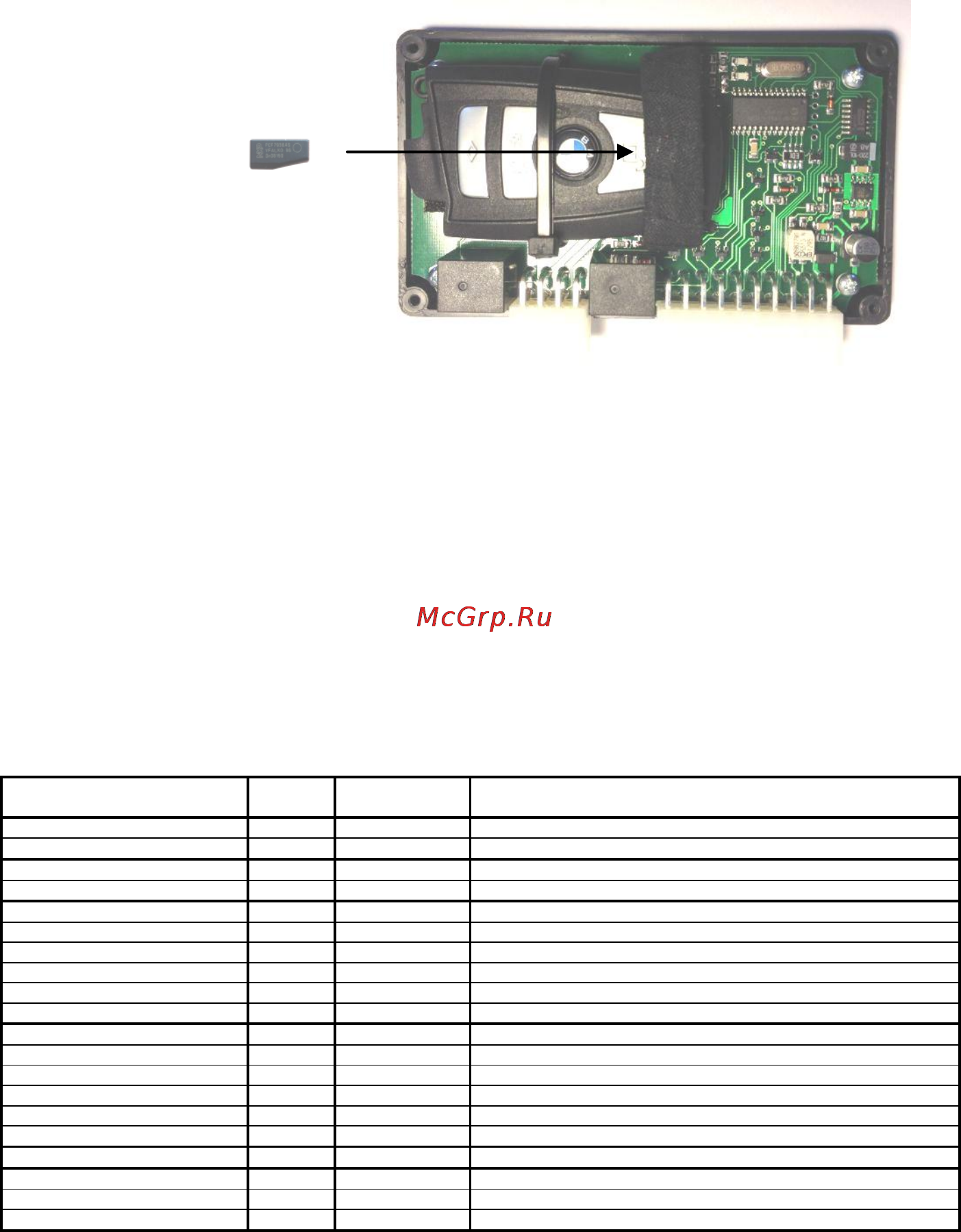

3. Вставьте ключ-брелок в рамку считывателя иммобилайзера модуля и закрепите его на плате с помощью
пластиковой стяжки как показано на фото ниже. Если используется чип, закрепите его с помощью
изоленты внизу верхней части рамки считывателя перпендикулярно рамке. Соберите модуль.
Ориентация чипа
относительно рамки
4. Скоммутируйте провода 20-ти контактного разъема модуля с проводами разъемов «A» и датчика педали
тормоза, а также с устанавливаемым дополнительным оборудованием согласно схемы и таблицы
подключения (Рис.1-3, Таб.1).
5. Скоммутируйте провода 8-ми контактного разъема модуля с проводами разъема «B» согласно схемы и
таблицы подключения (Рис.1-3, Таб.1).
6. Установите светодиодный индикатор желательно в скрытном месте, доступном пользователю. Вставьте
контакты проводов светодиода в 8-ми контактный разъем.
7. Вставьте разъемы «А» и «B» в блок CAS и установите его на место.
8. Вставьте 8-и и 20-ти контактные соединители в модуль автозапуска, и закрепите его с помощью
двусторонней липкой ленты в скрытном и влагозащищенном месте.
9. Запрограммируйте блок согласно п. 7.
10. Проверьте работу системы в целом.
Таблица 1. Назначение и подключение выводов 20-ти контактного разъема модуля:
Назначение (полярность)
№
контакта
Цвет провода
Подключение (Функция)
Питание «+12В»
11
красный
К красному/синему проводу (№ 34) блока CAS а/м
Питание «земля»
1
коричневый
К коричневому проводу (№ 12) блока CAS а/м
СAN Hi
12
желтый/зеленый
К оранжевому/зеленому проводу (№ 35) блока CAS а/м
CAN Low
2
желтый
К зеленому проводу (№ 26) блока CAS а/м
Вход 1 (+)
13
фиолетовый
Запуск/глушение двигателя по положительному импульсу/уровню
Вход 2 (-)
3
серый
Запуск/глушение двигателя по отрицательному импульсу/уровню
Вход 3 (-)
14
белый
Открывание дверей
Вход 4 (-)
4
оранжевый
Закрывание дверей
Вход 5 (-)
15
черный
Запрет работы автозапуска
Вход 6 (+)
5
желтый
Аварийная сигнализация
Выход 1 (-)
16
серый
Статус работы автозапуска
Выход 2 (-)
6
серый
Статус работающего двигателя
Выход 3 (-)
17
серый
Статус движения а/м более 5 см
Выход 4(-)
7
серый
Статус нарушенного периметра
Выход 5(+)
18
зеленый
Статус включенного зажигания
Выход 6(-)
8
серый
Статус несанкционированного нарушения периметра
Вход 7(+)
19
красный
Включение стартера
Педаль тормоза (NO)
9
желтый
К коричневому/серому проводу (№ 32) блока CAS а/м
Педаль тормоза (COM)
20
синий
К синему/красному проводу от датчика педали тормоза а/м
Педаль тормоза (NC)
10
желтый/зеленый
К синему/красному проводу к датчику педали тормоза а/м
