7

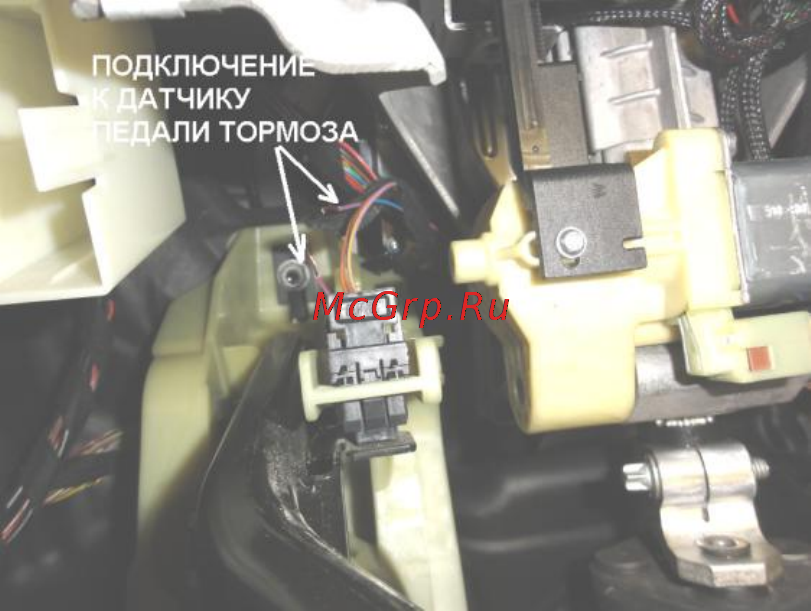

Рис. 3. Место подключения к датчику педали тормоза
3. Работа модуля в режима автозапуска
3.1 Запуск двигателя
В модуле предусмотрено пять возможных способов запуска двигателя.
1. Подача положительного постоянного потенциала (+12В) на вход 1.
2. Подача положительного импульса (+12В) длительностью 0.3-3 сек. на вход 1.
3. Подача отрицательного постоянного потенциала (0 В) на вход 2.
4. Подача отрицательного импульса (0В) длительностью 0.3-3 сек. на вход 2.
5. Нажатие на кнопку закрывания или открывания 3-и раза на штатном брелоке в течение 5-и секунд, и не ранее, чем
через 10 секунд* после выключения зажигания, при разрешенной работе от брелока на 1-ом уровне
программирования (см. п. 7).
Запуск двигателя по вышеперечисленным вариантам осуществляется при соблюдении следующих условий :
- Не включено зажигание и/или аксессуары.
- Не активен вход запрета работы автозапуска (Вход 5).
При наступлении одного из пяти вариантов запуска двигателя и соблюдении вышеперечисленных условий,
модуль автозапуска выполняет следующие действия :
- На Выходе 1 устанавливается отрицательный логический уровень ("земля").
- Если а/м закрыт с включенной штатной сигнализацией, открываются "SAFE"-замки (блокираторы)
дверей (двери остаются закрытыми), и отключается штатная сигнализация.
- Включается зажигание, и выдерживается пауза заданная на 4-ом уровне программирования (см. п.7) для
прогрева свечей накаливания дизельного двигателя. Это время может быть сокращено подачей
положительного потенциала (+12В) на вход 7 (включение стартера).
- Осуществляется пуск двигателя с работой стартера не более 4 секунд.
- При успешном пуске (двигатель заведен) - на Выходе 3 устанавливается отрицательный логический
уровень.
- При неудачном пуске (двигатель не заведен):
a) Выключается зажигание.
б) Включается штатная сигнализация и закрываются "SAFE"-замки (блокираторы) если до
включения автозапуска сигнализация была включена, и в дальнейшем замки не были
открыты.
в) На Выходе 1 сбрасывается отрицательный логический уровень.
* - При 3-х кратном нажатии в течении 10 секунд после выключения зажигания произойдет включение/отключение режима
«Сервис» (см. п. )
