Intro CAN-ASB2I BMW [6/12] Рис 1 схема подключения модуля can asb2i
![Intro CAN-ASB2I BMW [6/12] Рис 1 схема подключения модуля can asb2i](/views2/1070032/page6/bg6.png)
6
Таблица 2. Назначение и подключение выводов 8-ми контактного разъема модуля:
Назначение (полярность)
№
контакта
Цвет провода
Подключение (Функция)
Выход светодиода (+)
5
красный
Светодиодный индикатор системы
«Земля» светодиода
1
черный
Управление кнопкой
START/STOP Engine
6
Черный
К черному/белому проводу (№ 7) разъема «B» блока CAS
2
зеленый
К зеленому проводу (№ 21) разъема «B» блока CAS
7
оранжевый
К оранжевому проводу (№ 8) разъема «B» блока CAS
3
белый
К белому/синему проводу (№ 6) разъема «B» блока CAS
Рамка считывателя
8
серый
В разрыв серого провода (№ 10) разъема «B» блока CAS
4
серый

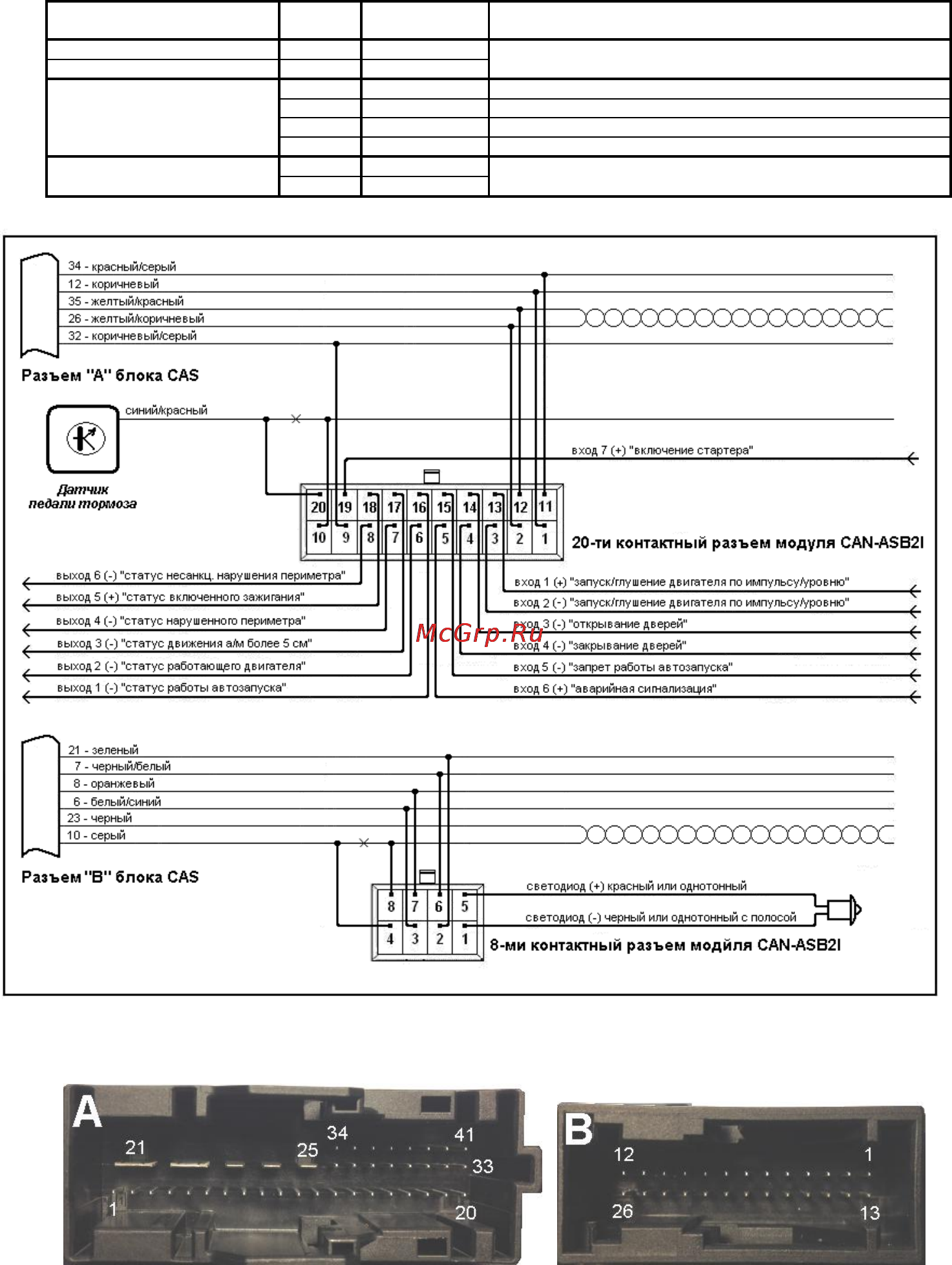

Рис. 1. Схема подключения модуля CAN-ASB2I
Рис. 2. Цоколевки разъемов «А» и «B» блока CAS
