10 Русский
(2) Сделайте отверстия для подвесных болтов, отверстия для трубопровода, отверстия для
дренажного трубопровода и впускное отверстие для электрических проводов.
• Используйте лист со схемой установки (11), который показывает расположение вышеуказанных
отверстий.
• Определите места расположения отверстий для подвесных болтов, отверстий для трубопро-
вода, отверстия для дренажного трубопровода и впускного отверстия для электрических про-
водов. И сделайте отверстие.
ПРИМЕЧАНИЕ
Все показанные выше детали поставляются на месте.
(См. Рис. 7)
• Используйте болты M8 или M10 для подвесного внутреннего блока.
Используйте вставляемые в стену крепления для существующих болтов и встраиваемые
вставки или анкерные болты для новых болтов и надежно зафиксируйте блок на конструкции
так, чтобы она могла выдержать вес блока.
Кроме того, заранее отрегулируйте расстояние от потолка.
141
88
23
88
89
140
57
120
14
120
179
105
88
171
105
88
108
141
57
132
39
198
34
8988

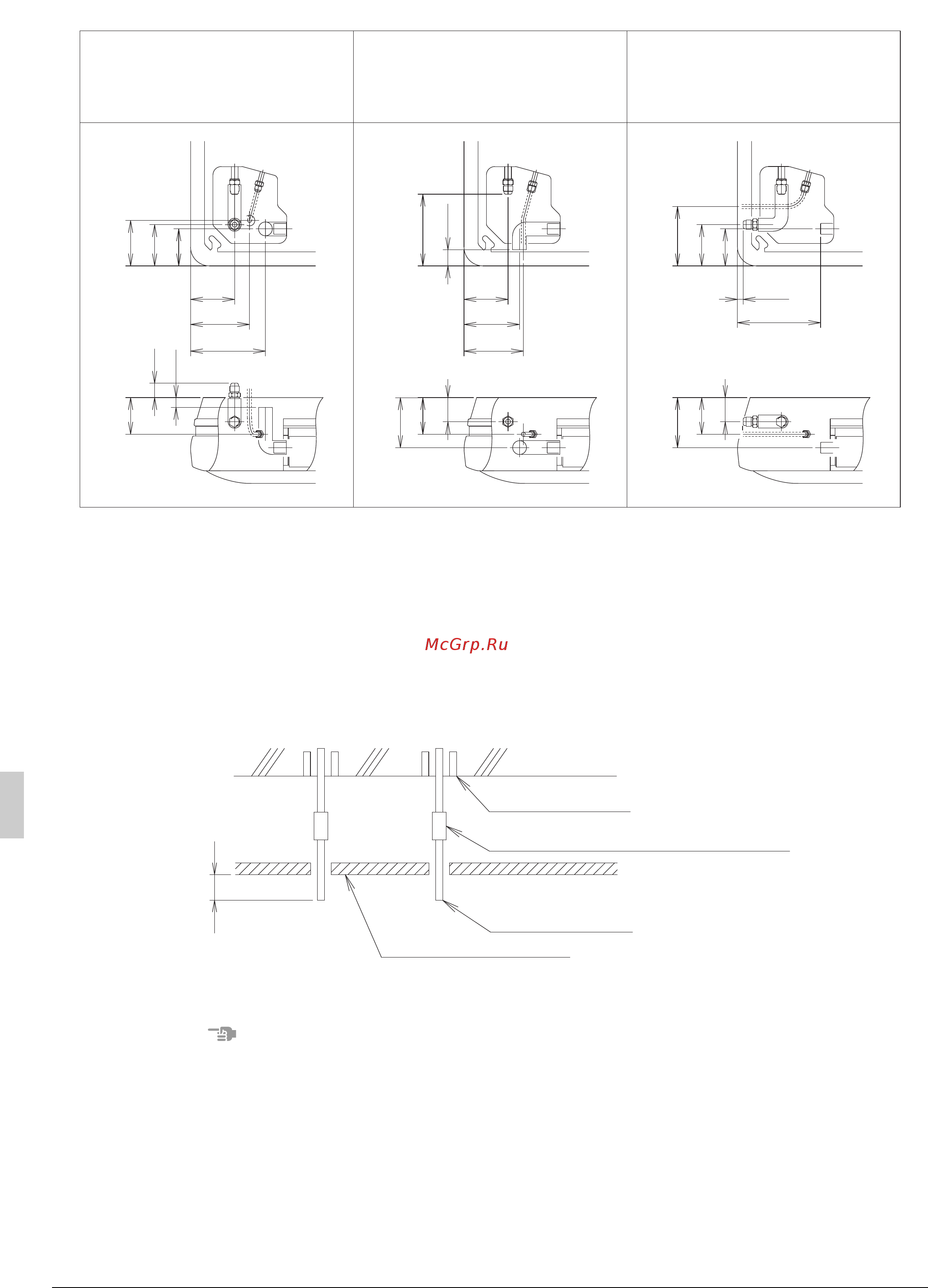

Рис. 6
Места расположения
газопровода, направленного
вверх, и соединения дренажа
Места расположения
газопровода, расположенного
в обратном направлении,
и соединения дренажа
Места расположения
газопровода, направленного
вправо, и соединения
дренажа
(блок [мм])
Потолочная
плита
Болт основания
Длинная гайка или стяжная муфта
Подвесной болт
Поверхность потолка
50~100мм
Рис. 7
09_RU_3P177351-7P.fm Page 10 Saturday, September 29, 2012 8:25 PM
