Русский 11
(3)
Снимите детали внутреннего блока.
Снимите решетку воздухозаборника. (См. Рис. 8)
• Сдвиньте две фиксирующие ручки решетки воздухозаборника по направлению внутрь (как
показано стрелкой), поднимая решетку вверх. Одновременно, другой человек должен поднять
застрявшую ленту к центру выпускного отверстия воздуха.
• После открытия решетки воздухозаборника примерно на 45°, решетку можно снять с внутрен-
него блока.
Снимите 4 угловые крышки.
• Во время пе
реноски внутреннего блока, удерживайте его за висящую металлическую фурнитуру.
(См. Рис. 9)
Как заблокировать отверстие для выпуска воздуха для 2 или 3 направлений выпуска воздуха
• Для выпуска воздуха в 2 направлениях вдобавок к присоединенному блокирующему материалу,
необходим дополнительный набор блокирующего материала для выпуска воздуха в 2 направле-
ниях.
Присоединенный блокирующий материал и дополнительный блокирующий материал для выпуска
воздуха в 2 направлениях могут быть использованы, в общем, для любого вы
пускного отверстия
для воздуха.
• Для выпуска воздуха в 2 направлениях соблюдайте предостережение об уклоне внутреннего
блока при установке. Для получения более подробной информации см. инструкцию, упомянутую в
разделе “5. УСТАНОВКА ВНУТРЕННЕГО БЛОКА”.
(1)
Снимите горизонтальную заслонку воздуховыпускного отверстия для блокировки.
(См. Pис. 10 и Pис. 11)
1. Не применяя силы к подшипникам, поднимите горизонтальную заслонку двумя руками и сни-
мите ее с подшипника со стороны неустановленного двигателя.
2. Повернув горизонтальную заслонку назад, снимите зубец подшипника со стороны двигателя.
Затем поднимите горизонтальную заслонку и выньте ее.

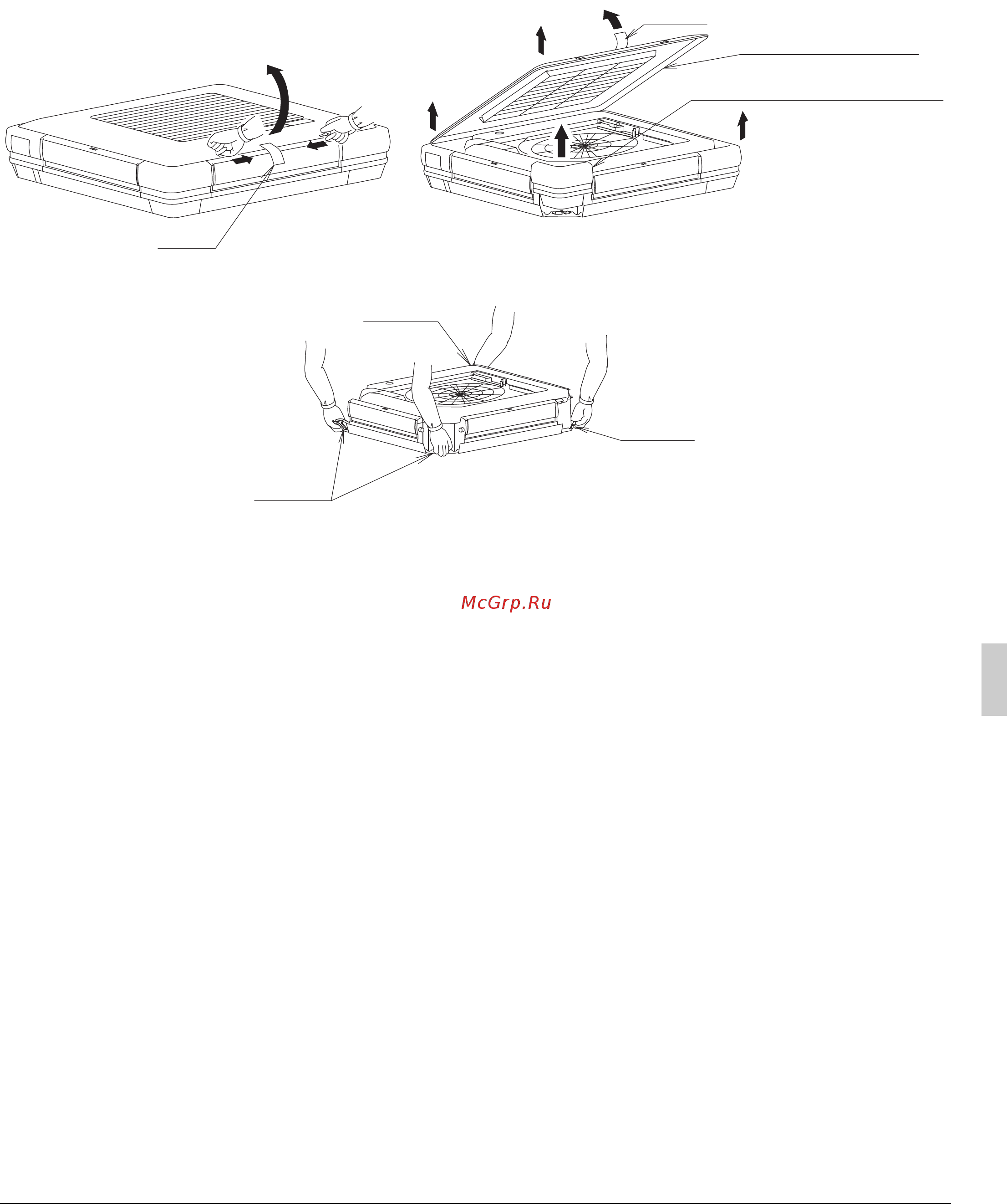

Рис. 8
Лента
Решетка
воздухозаборника
Угловая крышка в 4-х местах.
Лента
Рис. 9
Крепеж
Крепеж
Крепеж
09_RU_3P177351-7P.fm Page 11 Saturday, September 29, 2012 8:25 PM
