Русский 9

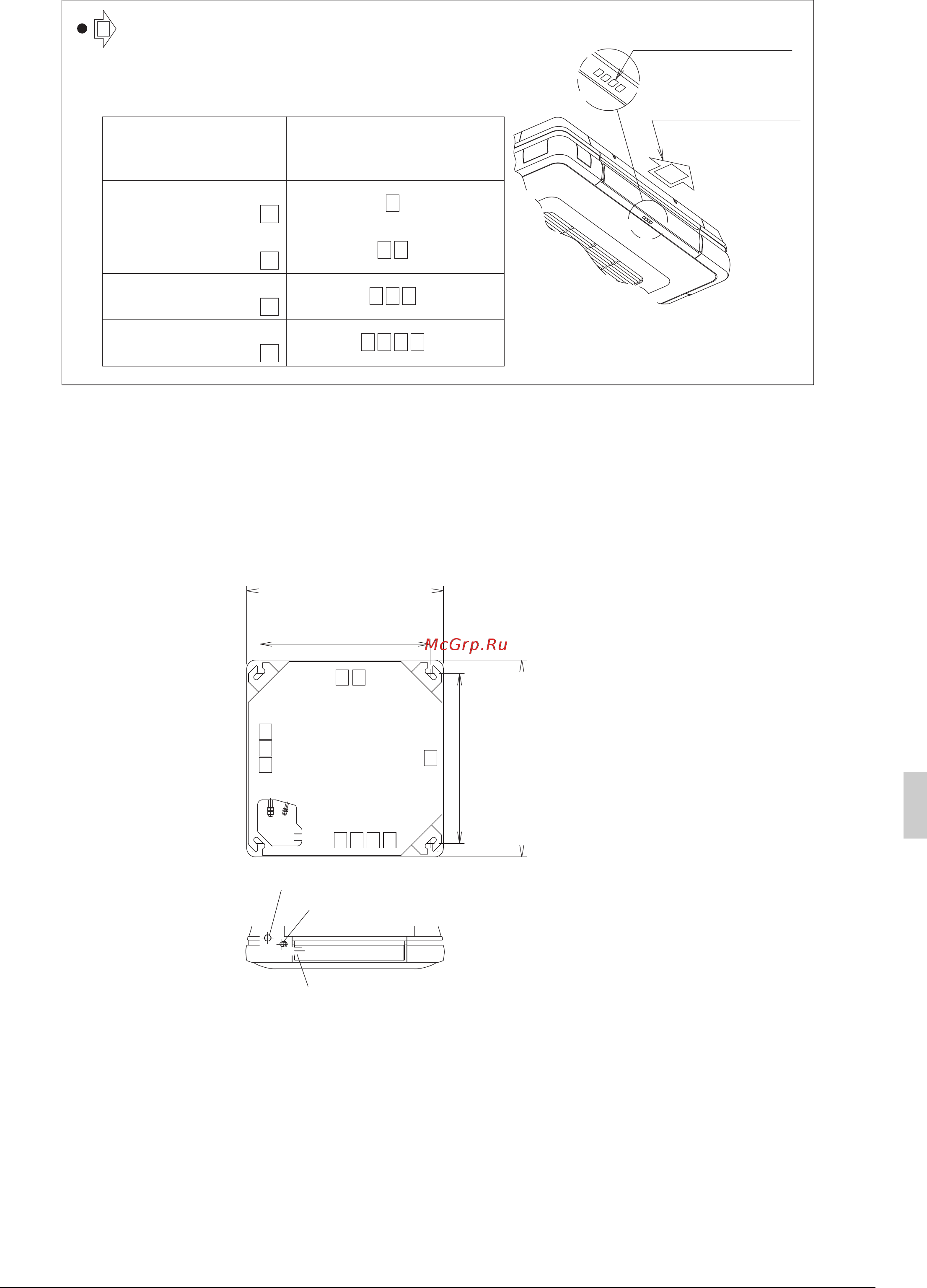

4. ПОДГОТОВИТЕЛЬНЫЕ МЕРОПРИЯТИЯ ПЕРЕД МОНТАЖОМ
(1)
Проверьте расположение подвесных болтов внутреннего блока, выпускных отверстий трубопро-
вода, выпускного отверстия дренажного трубопровода и впускного отверстия электрических прово-
дов. (На чертеже показан вид с потолка.) (См. Рис. 5 и Рис. 6)
Наименование
отверстия для
выпуска воздуха
Индикация на
внутреннем блоке
Индикация на
внутреннем блоке
Номер отверстия
для выпуска
воздуха
Внутренний блок
Отверстие для
выпуска воздуха 1
Отверстие для
выпуска воздуха 2
Отверстие для
выпуска воздуха 3
Отверстие для
выпуска воздуха 4
*
: Данная индикация показывает направление
выпуска воздуха.
Для перекрестной ссылки номера отверстия выпуска
воздуха к индикации на внутреннем блоке
Рис. 4
4
835 (
Уровень
подвешивания
)
835 (
Уровень
подвешивания
)
950
950
(блок [мм])
Газопровод
Жидкостный трубопровод
Отверстие для соединения
дренажа (VP20)
Рис. 5
09_RU_3P177351-7P.fm Page 9 Saturday, September 29, 2012 8:25 PM
