4 Русский
• Попросите заказчика эксплуатировать кондиционер воздуха только после предварительного про-
чтения руководства по эксплуатации.
Проинструктируйте заказчика относительно эксплуатации кондиционера воздуха (в частности,
как очищать воздушные фильтры, устанавливать режимы работы и настраивать температуру).
• Для выбора места установки воспользуйтесь схемой установки (обычно находится в упаковочной
коробке).
• Запрещается эксплуатировать кондиционер в местах с повышенной к
онцентрацией соли в воздухе,
таких как побережья, автомобили, суда, а также в местах, где возможны частые перепады напря-
жения, таких как промышленные предприятия.
• Уберите с тела статическое электричество, когда открываете крышку блока управления и когда
выполняете работу с проводами.
Электрические детали могут быть повреждены.

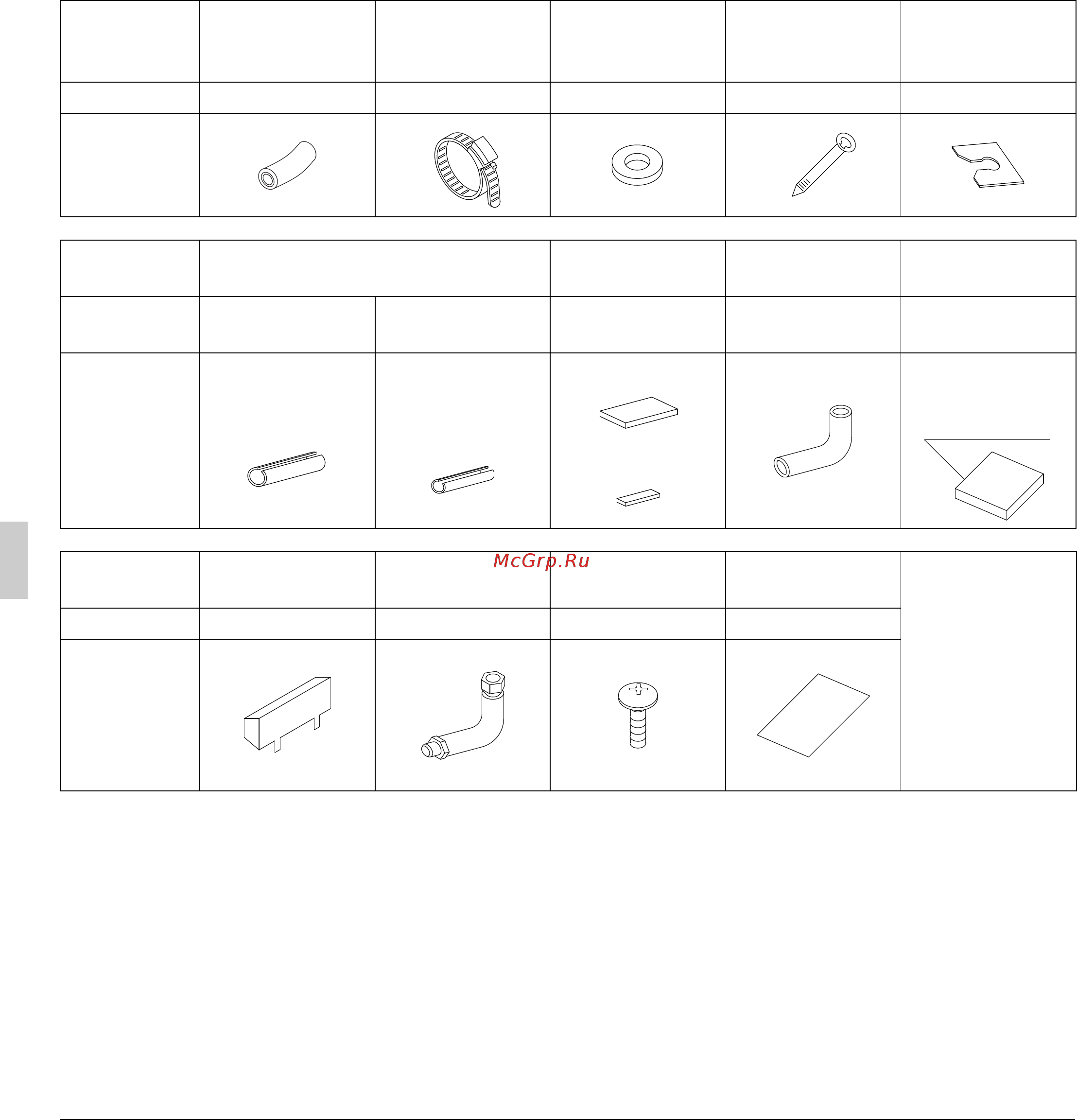

2-1 ПРИНАДЛЕЖНОСТИ
Проверьте наличие приведенных ниже принадлежностей, прилагаемых к внутреннему блоку.
Наименова-
ние
(1) Сливной шланг
(2) Металличе-
ский зажим
(3) Шайба для
подвесного крон-
штейна
(4) Зажим (5) Зажим шайбы
Количество 1 шт.1 шт.8 шт.
10
шт.4 листа
Форма
Наименова-
ние
Соединительный изоляционный
материал
Уплотнитель-
ный материал
(10) Колено
трубы
(11) Лист со схе-
мой установки
Количество 2 шт.1 шт.
(8): Лист 1
(9): Листы 3
1 шт.1 лист
Форма
(6) Для газового
трубопровода
(7) Для жид-
костного трубо-
провода
(8) Большой
(9) Маленький
Наименова-
ние
(12) Блокирую-
щий материал
(13) L-изогну-
тые трубы
(14) Винт
(15) Нетканый
материал
(Прочее)
•
Руководство
по эксплуата-
ции
•
Руководство
по монтажу
• Декларация
соответст-
вия
Количество 1 шт.1 шт.5 шт.1 лист
Форма
Находится
совместно с
упаковкой
09_RU_3P177351-7P.fm Page 4 Saturday, September 29, 2012 8:25 PM
