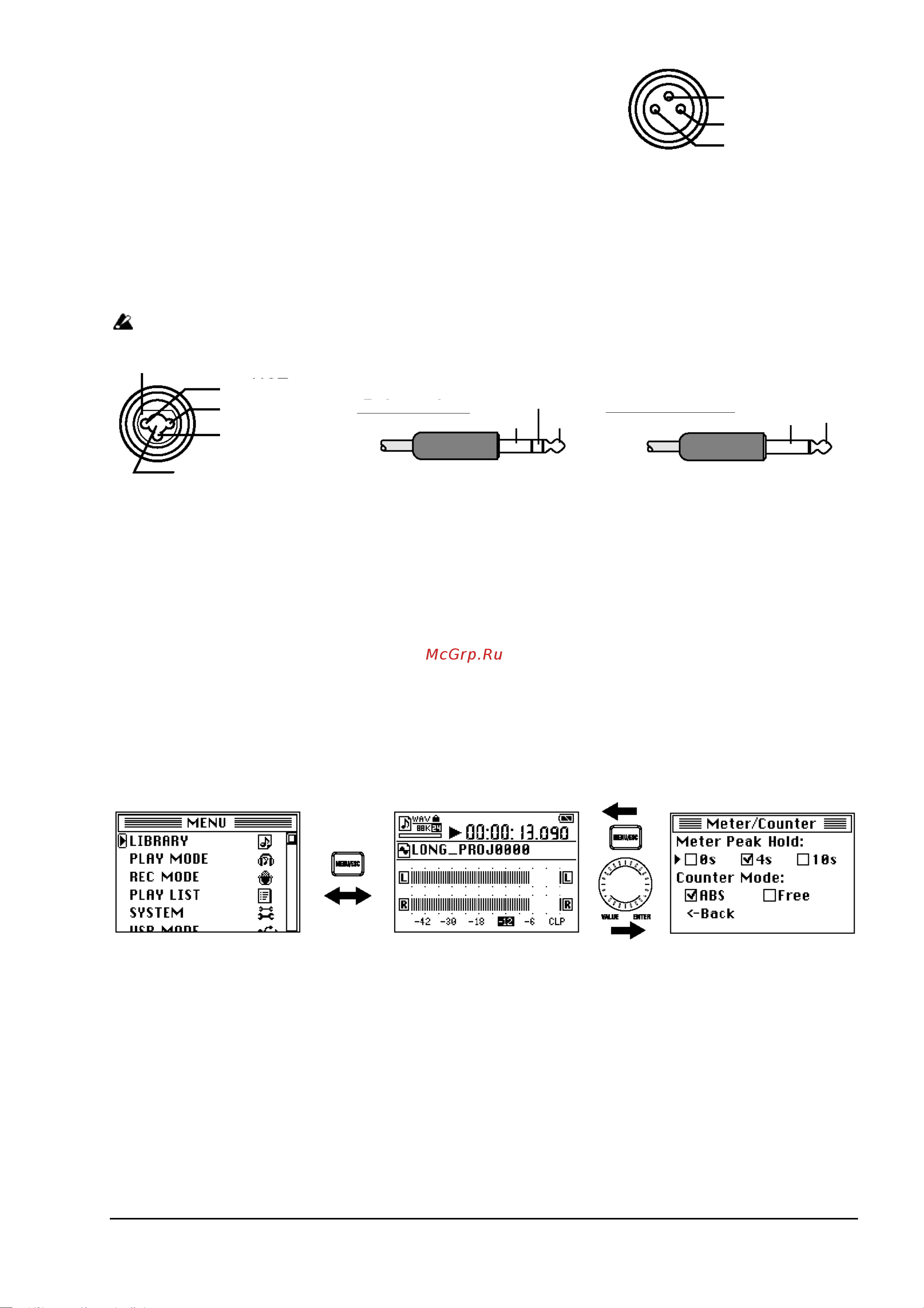

6 Симметричные выходы XLR Симметричные выходы на разъемах XLR Подключены параллельно разве мам RCA 7 Несимметричные выходы RCA Несимметричные выходы на разъемах RCA Подключены параллельно разъемам XLR 8 Комбинированные входные разъемы XLR TRS Входы TR 1000 симметричные и могут служить дчя подключения разъемов XLR или TRS Кроме того для подключения можно использовать несимметричные разъемы TS Разъемы XLR обычно применяются для подключения микрофонов в то время как разъемы IPS для подключения линейных источников сигнала А При включенном фантомном питании обязательно следует использовать только разъемы ХЬК Разъем TRS phone Несимметричный земля Симметричный земля ч Экранные страницы и операции Экранная страница индикаторов уровня Level Meter и экранное меню MENU При включении MR 1000 на экран выводится страница на которой отображены индикаторы уровня сигнала При нажатии на кнопку MENU происходит переход к странице экранного меню на которой можно задать значения для различных параметров или получить справочную информацию о проекте Дчя выбора меню и смены значений параметров используется колесо ввода данных Повторное нажатие на кнопку MENU производит обратный переход к странице индикаторов уровня сигнала Таким образом кнопка MENU служит для переключения между этими двумя экранными страницами Если нажать на колесо ввода данных находясь на экранной странице индикаторов уровня отображается страница настроек индикации Здесь можно установить различные параметры отображения индикаторов уровня на экране MR 1000 По окончанию ввода данных нажмите на кнопку MENU дчя возврата к экранной странице индикаторов уровня Индикаторы уровня Основное меню кЛ Г К 11 MtiNU LIBRflRV PLRV MODE REC MODE PLAV LIST SV ST EM ___HtD МППЕ________________ 0 iS 00 00 llago QLONG_PñOJBBBB Qllllllllllllllllllllllllllllllllllllllll ñiiiiiiiiiÉ X I Настройки индикаторов 42 30 18 BS 6 CLP i 1Ш I Meter Counter Meter Peak Hold 0s H4s Dies Counter Mode HABS DFree Back Выбор параметров и установка значений Дчя выбора параметров и установки их значений используется колесо ввода данных Пункт меню или параметр выбранный в данный момент отображается на экране при помощи курсора или Пиктограмма указывает на то что при нажатии на колесо ввода данных произойдет переход к вспомогательной экранной странице Дчя выбора параметров и установки значений вращайте колесо ввода данных и нажмите на него для подтверждения своего выбора Korg MR 1000 Руководство пользователя 7
