Zkteco ML10 [8/10] Page 8
![Zkteco ML10 [8/10] Page 8](/views2/1703521/page8/bg8.png)

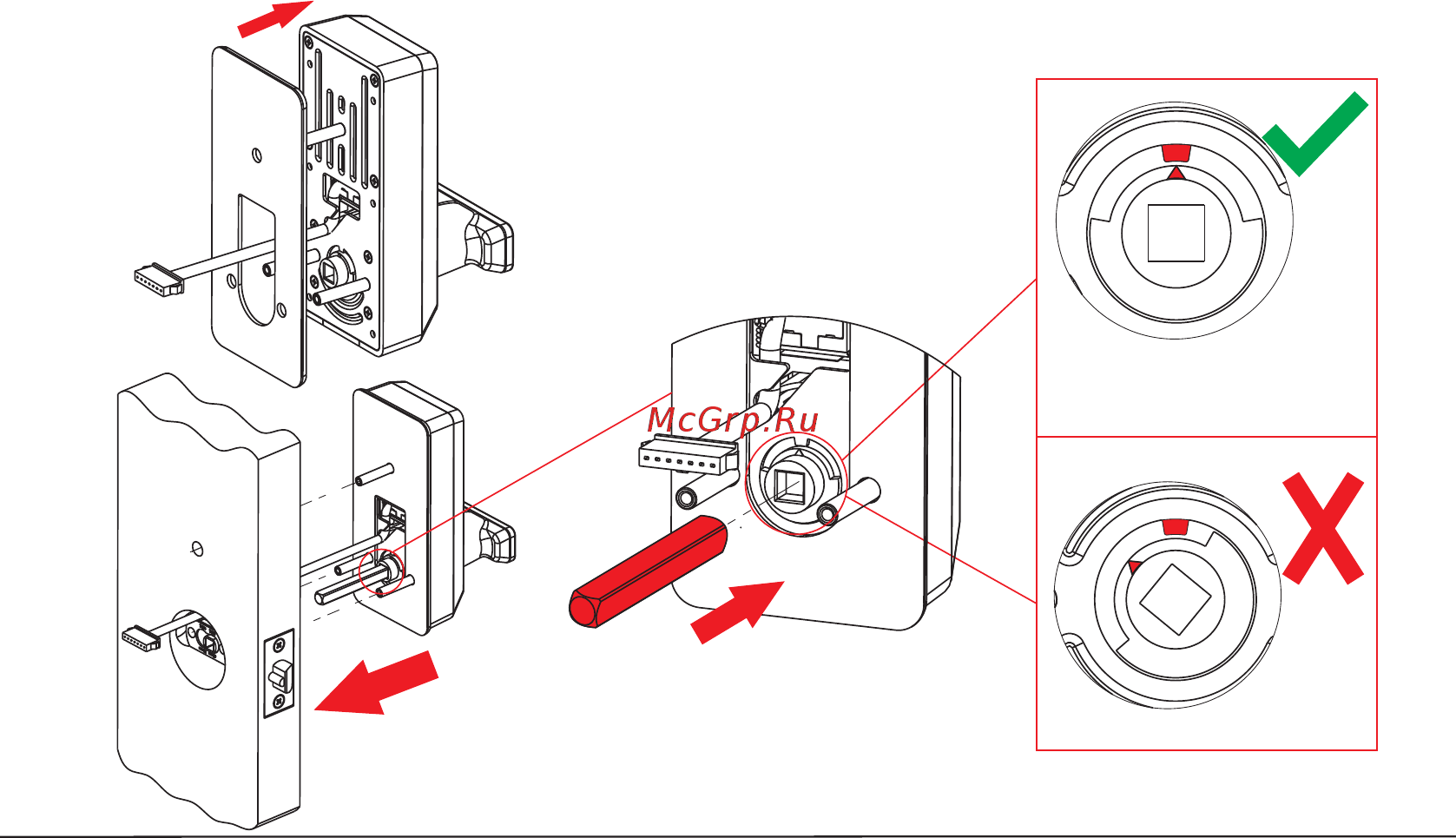

Correct Position: T he small triangle
must be vertically upward.
This position is wrong .
3. Install outdoor unit (B) with gasket (C) and spindle(H) on the door.
B
H
C
7
