1
2
Индикатор состояния
Отверстие для замка
Резьбовое отверстие
3.Монтаж
Аккумулятор
Панель управления
Воздушный
выключатель

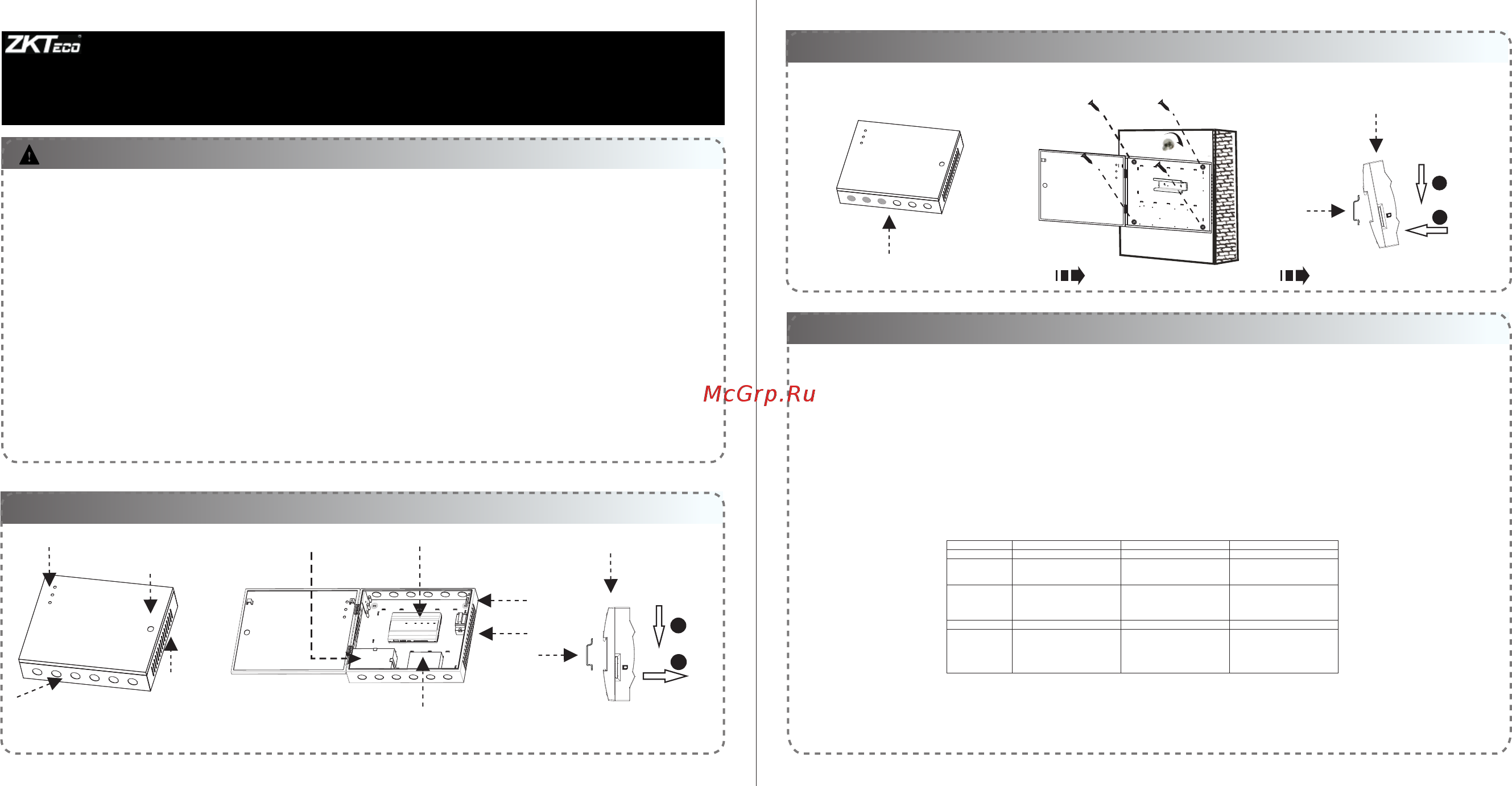

Внешний вид панели
Панель Внутри
Крепление панели
2.Компоненты
отвеерстия
Крепеж
4.Светодиодная индикация и сечения проводов
Блок питания
Переключатель
температуры
Перед монтажем закрепите панель на направляющей, а затем установите другие компоненты.
Отверстия для охлаждения
Контрольная паннель
Панель управления
Направляющая
Монтажная
пластина
2
2
1
1
3) Установите другие компоненты
2) Закрепите коробку
1) Прорежьте нужные отверстие
3) К AUX входу может быть подключен инфракрасный детектор присутствия, аварийный выключатель и т. д.
4) AUX выход может быть подключен к дверным звонкам, сигнализации и т. Д.
5) Индикаторы состояния подключены к блоку панели (индикатор питания, индикатор состояния и
индикатор связи).
Интерфейс Спецификация кабеля Кабель Максимальная длина
Питание (A)
18AWG*2PIN /
1.5 м
Wiegand (B)
24AWG*6PIN
(6PIN, 8PIN, 10PIN для разных
считывателей
сетевой кабель CAT-5 и выше
сопротивление < 100 Ω/км
100 м
Замок (C)
18AWG*2PIN+24AWG*2PIN,
18AWG*2PIN подключение замков,
24AWG*2PIN датчик двери
/
50 м
Кнопка (D)
24AWG*2PIN /
100 м
EXT485 (E)
20AWG*2PIN+24AWG*2PIN,
20AWG*2PIN для питания
считывателей
24AWG*2PIN для RS485
сетевой кабель CAT-5 и выше
сопротивление < 100 Ω/км
+12В и Земля - используйте
паралельное подключение
2 проводов
общий БП - < 100 м
Отдельный БП для считывателей
при расстоянии более 100 м
InBio260 Руководство по установке и подключению
Версия: 1.3 Дата: ноябрь 2015
1.Предостережения
Пожалуйста, обратите внимание на следующие предостережения. Неправильная
эксплуатация может привести к травме или поломке оборудования:
1) Не включайте систему до завершения установки. Никогда не выполняйте монтажные
работы, когда система находится под напряжением.
2) Все периферийные устройства должны быть заземлены.
3) Провода реле должны быть экранированы, другие провода могут использовать ПВХ
изоляцию.
4) Настоятельно рекомендуется, чтобы длина открытой части любого соединительного
кабеля не превышала 4 мм. Профессиональные зажимные инструменты могут
использоваться для предотвращения непреднамеренного контакта оголенных проводов
во избежание короткого замыкания или сбоя связи.
5) Рекомендуется устанавливать кард-ридеры и кнопки на высоте 1,4–1,5 м над уровнем
земли.
6) Рекомендуется использовать источник питания для панели управления и внешний
источник питания для каждого замка.
7) Прибор должен быть установлен и подключен в соответствии с российскими
электрическими стандартами и только квалифицированным персоналом.
Описание нормального рабочего состояния:
Подключите систему к источнику питания. Если система работает нормально, индикатор
POWER (красный) горит постоянно, а индикатор RUN (зеленый) мигает.
Свинцово-кислотная батарея с
автоматическим клапаном:
Цикл: 14,5 - 14,9 В
Начальный ток: менее 2.88A
Напряжение в режиме ожидания:
13,6 - 13,8 В
Батарея: 12 В, емкость 7,2 Ач,
Тип батареи: LC-RA127R2T1
Внимание:
Не заряжать в герметичном
контейнере.
Не закорачивать клеммы
аккумулятора.
Не сжигать.
Промойте кожу водой при
попадании электролита
Не пытайтесь разбирать аккумулятор.
1) Значение светодиодных индикаторов:
LINK (зеленый): постоянно горит - указывает на нормальную связь по TCP / IP.
ACT (желтый): мигает – указывает на передачу данных по протоколу TCP / IP.
EXT RS485 (желтый и зеленый): мигает – указывает на прием/отправку данных по RS485.
PC RS485 (желтый и зеленый): мигает – указывает на прием/отправку данных по RS485
POWER (красный): постоянно горит - указывает на то, что панель управления включена.
RUN (зеленый): мигает – указывает, что система работает нормально.
CARD (желтый): мигает – указывает, что карта приложена к считывателю.
2) Рекомендуемые сечения проводов
