65

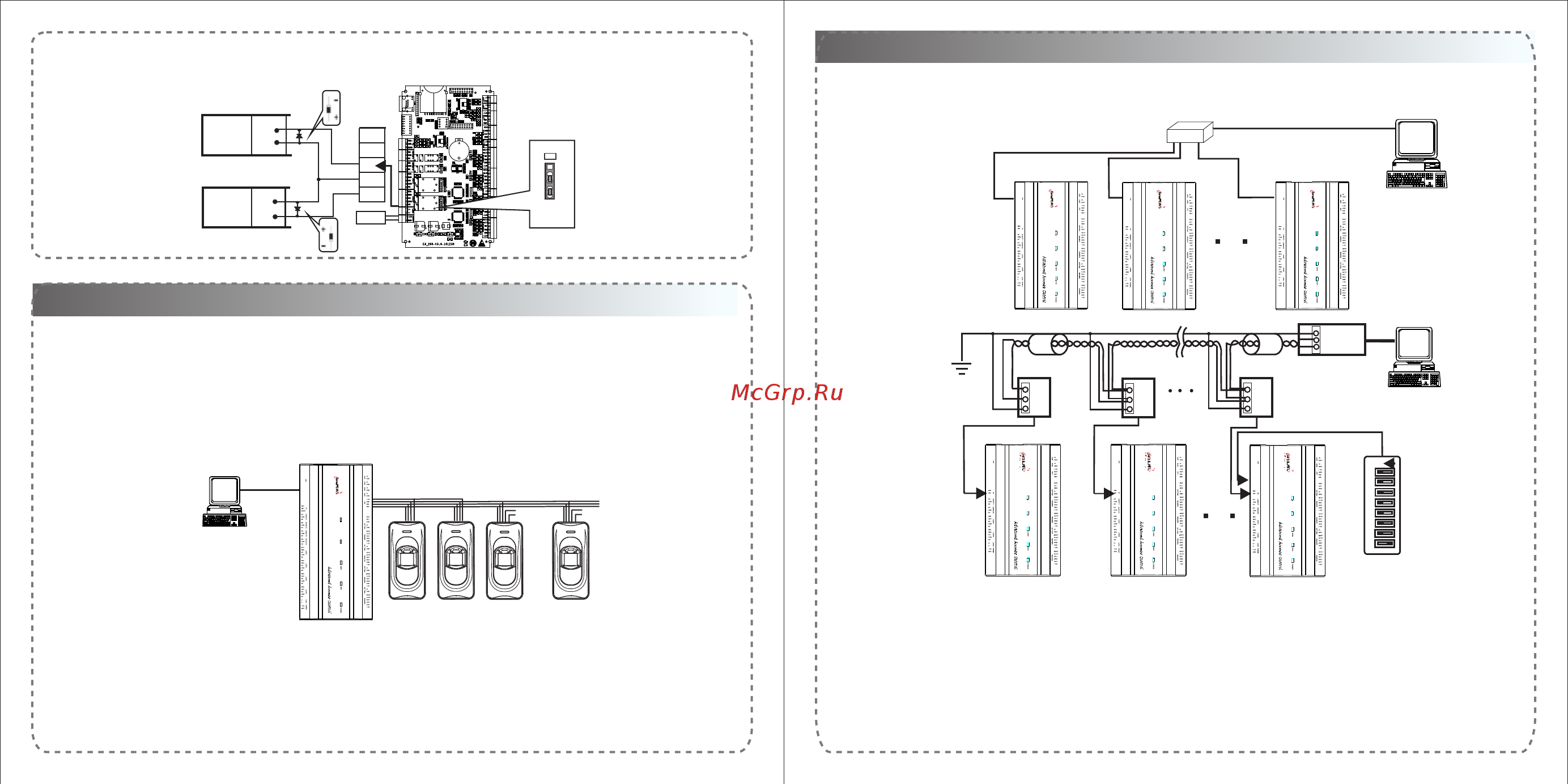

8. Связь
PC
1. TCP/IP соединение
2. RS485 соединение
Программное обеспечение позволяет подключаться к панели через RS485 или TCP/IP для обмена данными и удаленного
управления. Кабель связи должен проходить как можно дальше от высоковольтных линий. Не укладывайте кабель связи
параллельно с сетевыми шнурами и не связывайте их вместе.
7.Подключение считывателей RS485 и серии InBio
1) Кабель RS485 – стандартный cетевой CAT-5 экранированный. Кабели RS485 должны быть подключены каскадно.
2)
Общая длина шины RS485 должна быть меньше 600 метров.
3)
Одна шина RS485 может содержать 63 панели управления, но не рекомендуется подключать менее
32 панелей контроля доступа.
4)
Для подключения считывателя InBio, если считыватель и панель управления используют общий блок
питания, рекомендуется, чтобы длина провода составляла менее 100 метров. Если требуется большая
длина, пожалуйста, используйте отдельный источник питания.
5)
Для повышения стабильности связи. Когда длина провода превышает 300 метров, необходимо
поставить переключатель номер 8 первой и последней панели управления в состоянии «ВКЛ». Это
добавляет к системе терминаторы 120 Ом.
+
+
+
-
-
NC
NO
GND
COM
SEN
+
+
-
-
FR1 07
FR1 07
-
LED
1
2
3
4
5
NO замок
Замок
Замок
Клеммы
NC замок
БП
замков
Диод
Диод
Установка
джамперов
PC
485 +
485 -
GND
485+
485+
485+
485-
485-
485-
GND
GND
GND
Seri al B us
48 5
Conv erter
DIP переключатель
панель №8
панель №2
панель №1
1 2 3 4
O
5 6 7 8
N
EXT
RS485
PC
RS485
STATE
PWR
SWITCH
SGND
EXT
RS485
PC
RS485
STATE
PWR
SWITCH
SGND
EXT
RS485
PC
RS485
STATE
PWR
SWITCH
SGND
Свитч
панель №8
панель №1
панель №2
EXT
RS485
PC
RS485
STATE
PWR
SWITCH
SGND
EXT
RS485
PC
RS485
STATE
PWR
SWITCH
SGND
EXT
RS485
PC
RS485
STATE
PWR
SWITCH
SGND
Вставьте отвертку в прямоугольное отверстие в четырех углах задней панели. Нажмите на нее, пока
не услышите щелчок. Затем снимите корпус с панели. Ниже приводится схема подключения замка для
«мокрого режима» с внешним источником питания.
+12V
GND
#3
+12V
GND
485-
GND
485+
#1 #2
#4
（
+12В отдельный
источник питания
（
PC
STATE
PWR
EXT
RS485
PC
RS485
SWITCH
Панель управления поддерживает подключение считывателей InBio и считывателей Wiegand. При работе со
считывателями серии InBio все операции выполняются панелью управления, включая хранение, проверку и т. д.
Переустановка шаблонов отпечатков пальцев при замене считывателя не требуется.
Подключение считывателей InBio: Прежде всего, установите адрес считывателя в шине RS485 с помощью DIP-
переключателей и программного обеспечения.
Для считывателей 1, 2 (нечетное число для считывателя работающего на вход, а четное число для считывателя
работающего на выход) номер двери равен 1, а адрес RS485 равен 1, 2, см. рисунок ниже. Для получения дополнительной
информации, пожалуйста, обратитесь к руководству пользователя по программному обеспечению.
Внимание: конфигурация DIP-переключателя для FR1200, KR500E и M-RS; Конфигурация программного обеспечения для
ненормализованных F11, MA300 и других считывателей отпечатков пальцев.
Один интерфейс EXT485 может обеспечивать максимальный ток 500 мА (12 В), Полный потребляемый ток должен
быть меньше этого значения, в случае если считыватели запитаны через этот интерфейс. При расчете используйте
значение максимального тока считывателя, и тот факт, что пусковой ток обычно в два раза больше номинального
рабочего тока.
Например, если Вы используйте считыватель FR1200, ток в режиме ожидания составляет менее 100 мА, максимальный
ток составляет менее
120 мА. При запуске устройства ток может достигать 240 мА. Для считывателей серии InBio
через интерфейс EXT485 можно подключить питание только для двух считывателей. Для устройств с большим
потреблением мы рекомендуем использовать отдельные блоки питания.
+12В отдельный
источник питания
