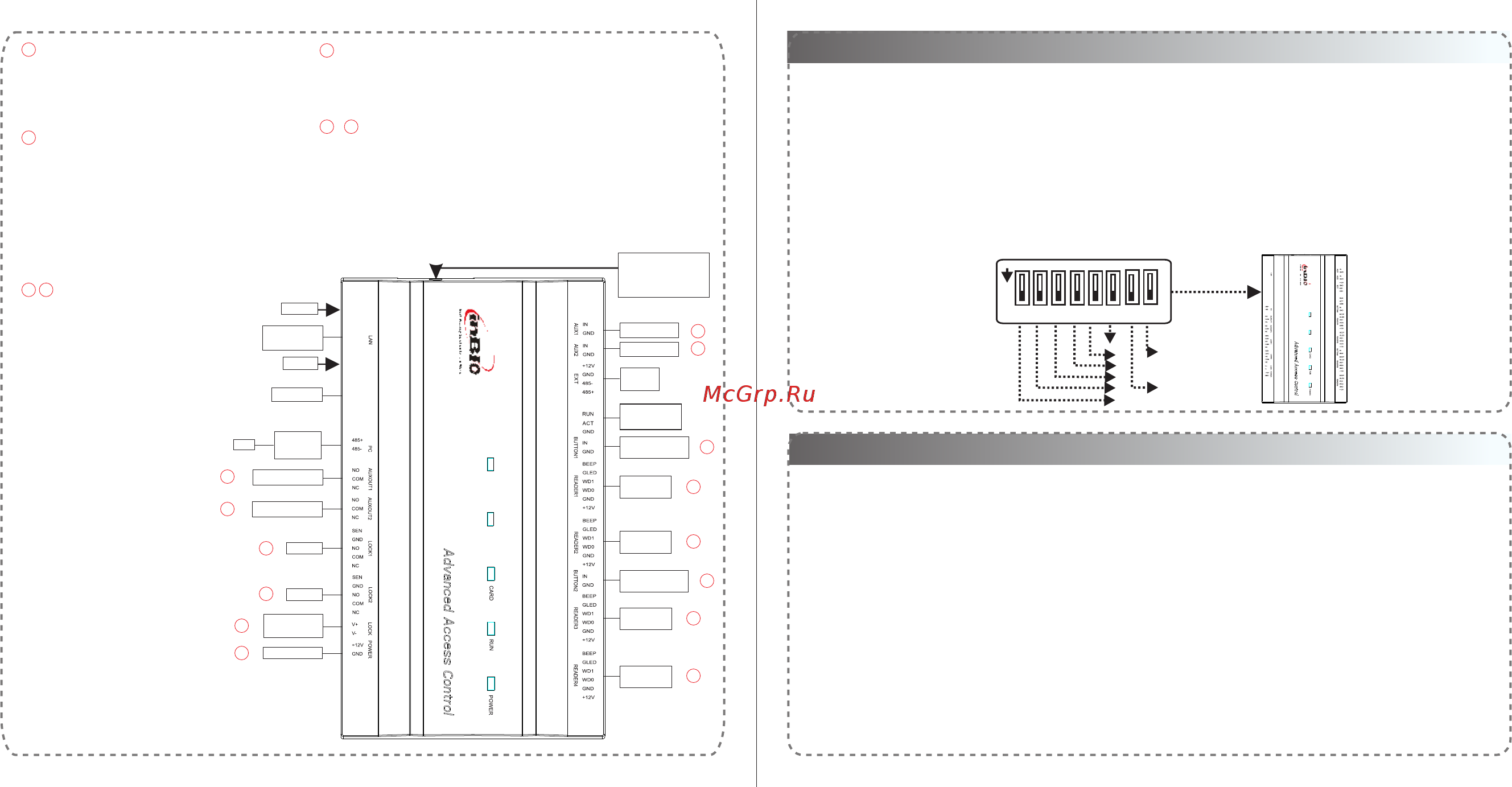

![Zkteco InBio-260 [2/3] Page 2](/views2/1704445/page2/bg2.png)
3
4
6.Подключение замка
5. Настройки DIP-переключателя
1.Коммутаторы №1-6 используются для установки адреса панели при обмене данными через RS485:
используется двоичное кодирование с прямым порядком байтов (см. рисунок ниже). Перед настройкой
адреса выключите систему. Адрес не должен повторяться в сети.
Например: Установим адрес устройства равным 39 (39 = 1 + 2 + 4 + 32), состояние переключателей -
111001, то есть для переключателей № 1, 2, 3 и 6 установлено значение «ВКЛ».
2. Переключатель №7 используется для восстановления заводских настроек по умолчанию: переключите
его три раза в течение 10 секунд и перезапустите устройство, после чего система восстановит заводские
настройки по умолчанию.
3. Переключатель №8 используется для установки терминатора на шине RS485: переключите его в
состояние «ВКЛ», чтобы добавить сопротивление клемм 120 Ом между 485+ и 485-.
1) Панель управления обеспечивает задание состояния всех выходов при отсутствии питания. NO –
разомкнутое состояние, NC – замкнутое состояние. Например, для нормально замкнутого замка
используйте клеммы COM и NC.
2) Панель управления поддерживает «сухой» и «мокрый» режим. Для «мокрого» режима соедините клеммы
2-3 и 4-5. Панель управления и замок используют отдельные источники питания: один подключен к +12В и
GND интерфейса POWER (для панели управления), другой соединен с V+ и V- интерфейса LOCK (для замка).
Подробные настройки «сухого» и «мокрого» режима смотрите в Руководстве по установке. Заводская
настройка по умолчанию – «сухой» режим.
3) Для считывателя Wiegand и считывателя InBio стандартное питание составляет 12В / 3А. Поэтому мы не
рекомендуем, чтобы замок и панель управления имели общий источник питания. Если это необходимо, мы
рекомендуем использовать более мощный блок питания, например, 12 В / 5 А. Для стандартного
электрического замка ток в режиме ожидания составляет 300 мА, максимальный ток составляет 500 мА,
таким образом, максимальное количество подключенных замков будет 4.
4) Когда электрический замок подключен к системе контроля доступа, необходимо параллельно ему
подключить диод FR107 (входит в комплект), чтобы предотвратить влияние ЭДС самоиндукции на систему.
Катод диода подключить к плюсу питания, подаваемого на замок.
EXT
RS485
PC
RS485
STATE
PWR
SWITCH
SGND
1
2
4
8
16
32
Сброс до заводских установок
RS485 Tерминатор
1 2 3 4
O
5 6 7 8
N
EXT
RS4 85
PC
RS4 85
STATE
PWR
SWI TCH
SGN D
D
AUX вход 1
AUX вход 2
RS485
считыватель
Индикатор
состояния
D
Кнопка выхода
замка 1
B
Считыватель
замка 1
B
Считыватель
замка 1
D
Кнопка выхода
замка 2
B
Считыватель
замка 2
B
Считыватель
замка 2
SD карта
Функции:
Резерное копирование
Журнал событий
LINK
ACT
RS485
конвертер
PC
переключатели
сеть
D
AUX выход 1
D
AUX выход 2
C
Замок 1
C
Замок 2
A
Питание замка
A
Питание
1
2
3
4
7
5
6
1
2
5
6
7
7
7
5
AUX вход (1-2) подключен детектор присутствия, аварийный выключатель,
герметичный оконный датчик и т. д.
AUX вход 2 аналогично
1
AUX выход (1-2) подключите к сирене, звонку и т.п.;
AUX выход, клеммы (NO,COM,NC) :
максимальное напряжение: 36В(DC)
максимальный ток: 1.25A
2
Замок (1-2):
Клеммы (SEN) подсоедините к герметичному датчику
состояния двери;
Клеммы (NO,COM,NC) : максимальное напряжение: 36В(DC)
максимальный ток: 1.25A
Внимание:
Когда вы выбираете «мокрый» режим, питание подается, с
интерфейса LOCK и потребляемый ток не должен
превышать максимальный ток блока питания этого
интерфейса (2А).
Замок 2 подключается аналогично.
Блок питания для замков: максимальное
напряжение 36В (DC) ток: 2A
Блок питания для контроллера : напряжение
12В (DC) ток: 2A
Примечание:
Выходные электрические характеристики:
напряжение 12В(DC) максимальный ток 0.5A
3
4
Кнопка выхода для замка 1 (1-2) (без напряжения);
WieGand считыватель (1-2) подключить к соответствующим клеммам;
Клемма (+12В) электрические характеристики:
напряжение 12В(DC) ток: 0.5A
Клемма (BEEP GLED) электрические характеристики:
напряжение 5В(DC) ток: 0.5A
7
