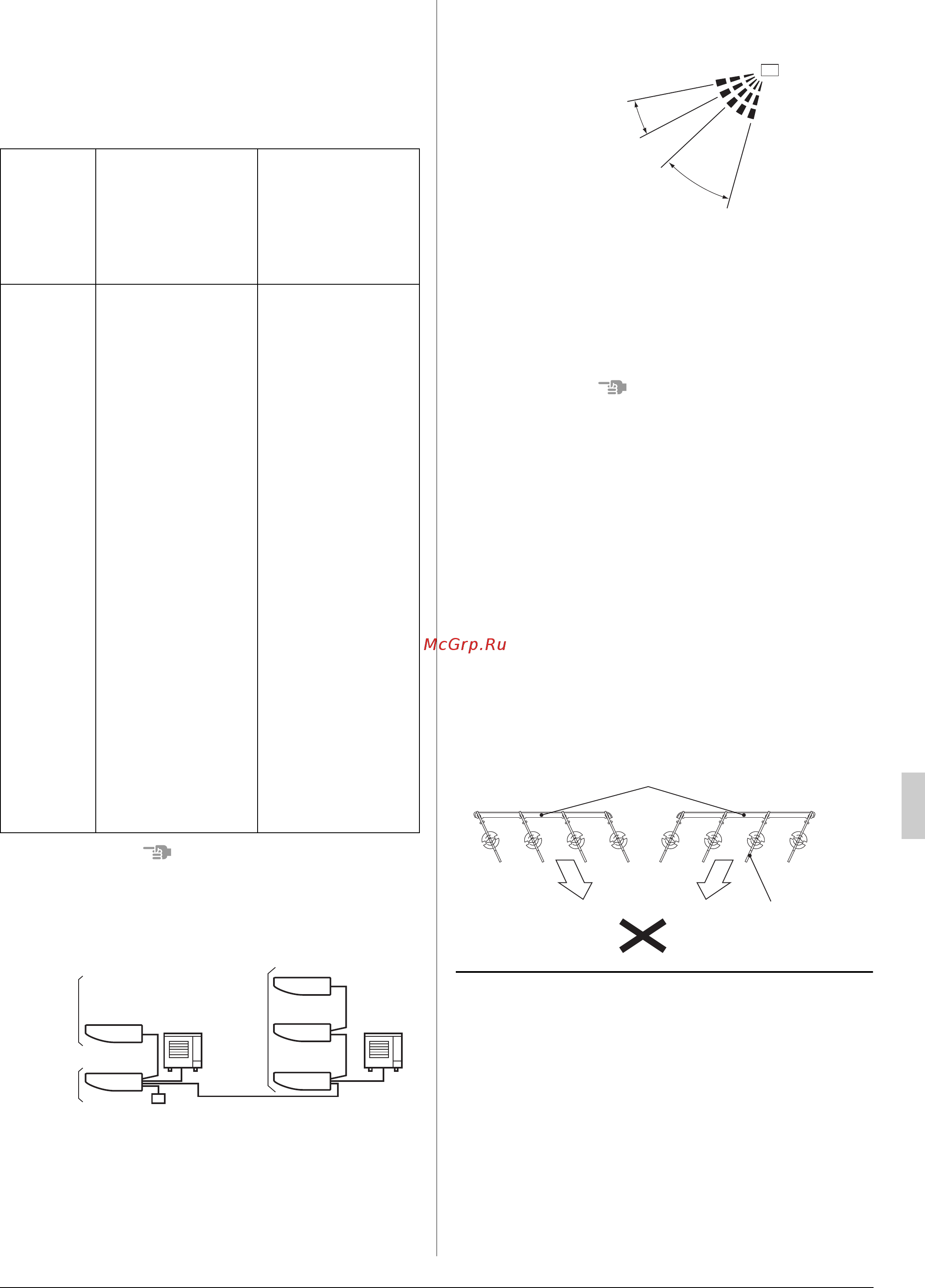

![Daikin FXHQ100AVEB [14/24] B направление влево и вправо](/views2/1328569/page14/bge.png)
Русский 11
ДВИЖЕНИЕ ГОРИЗОНТАЛЬНЫХ ЗАСЛО-
НОК
В указанных ниже условиях микропроцессор
регулирует направление воздушного потока,
которое может отличаться от отображаемого на
дисплее.
ПРИМЕЧАНИЕ
• При групповом контроле в системе с одновре-
менной работой устройств (двух и трех)
направление воздушного потока невозможно
настроить отдельно на ведомых устройствах.
Режим
работы
• ОХЛАЖДЕНИЕ
• АВТОМАТИЧЕ-
СКОЕ ОХЛА-
ЖДЕНИЕ
• ОСУШЕНИЕ
ВОЗДУХА
• ОБОГРЕВ
• АВТОМАТИЧЕ-
СКИЙ ОБО-
ГРЕВ
Направ-
ление
вверх/
вниз
• При непрерыв-
ной работе с
воздушным
потоком,
направленным
вниз
(Воздух вре-
менно напр
ав-
ляется в
автоматически
заданном
направлении
во избежание
образования
конденсата на
горизонталь-
ных заслон-
ках.)
• При темпера-
туре в помеще-
нии выше
заданной тем-
пературы
• При запуске
РЕЖИМА ОБО-
ГРЕВА или в
РЕЖИМЕ РАЗ-
МОРАЖИВА-
НИЯ (при
обледенении
наружного
блока)
(Направление
потока воз-
духа стано-
вится
горизонталь-
ным, чтобы
воздушный
поток не был
нап
равлен
непосредст-
венно на вас.)
Внутренний
блок
(ведомый)
Внутренний
блок
(ведущий)
Наружный
блок
Наружный
блок
Тройной
Пульт
дистанционного
управления
Двойной
Внутренний
блок
(ведомый)
Во время фиксации направления вентилятора
рекомендуется использовать вентилятор в
показанном выше положении.
B. НАПРАВЛЕНИЕ ВЛЕВО И ВПРАВО
• Это не относится к углу горизонтальной лопа-
сти.
ПРИМЕЧАНИЕ
• Выполняйте регулировки только после кор-
рекции на месте направления воздушного
потока вверх и вниз. Если вы попытаетесь
выполнить регулировку во время качания
горизонтальной лопасти, зто может привести
к тому, что рука будет зажата.
• Остановите поворачивание заслонок, прежде
чем пытаться установить их угол. Выполняя
настройку, когда заслонки движутся, можно
защемить пальцы.
• Четыре пласти
ны для направления воздуш-
ного потока влево и вправо функционируют в
том же направлении, что иблок.
Не зксплуатируйте смежные устройства в
положении, показанном на чертеже.
Это может привести к вытеканию конден-
сата.
Рекомендуемые положения
направления потока воздуха
Охлаждение
Обогрев
Вертикальная воздушная заслонка (вид сверху)
Вертикальные
воздушные
заслонки
Воздух Воздух
