6 Русский
МЕРЫ ПРЕДОСТОРОЖНОСТИ ДЛЯ
СИСТЕМЫ С ГРУППОВЫМ УПРАВЛЕ-
НИЕМ ИЛИ ДЛЯ СИСТЕМЫ УПРАВЛЕНИЯ
С ДВУМЯ ПДУ
В данной системе наряду с индивидуальным
управлением (один ПДУ управляет одним вну-
тренним блоком) обеспечиваются два других
варианта управления. Ознакомьтесь с приве-
денными ниже инструкциями, если ваш блок
относится к управляющей системе одного из
указанных ниже типов.
• Система группового управления
Один пульт дистанционного управления
управляет несколькими (не более 16) вну-
тренними блоками.
В каждом внутренн
ем блоке установлен соб-
ственный датчик температуры воздуха на
входе, необходимый для раздельного управ-
ления температурой согласно настройкам на
пульте дистанционного управления.
• Система управления с двумя ПДУ
Два ПДУ управляют одним внутренним бло-
ком (в случае системы с групповым управле-
нием – одной группой внутренних блоков).
Блок эксплуатируется индивидуально.
ПРИМЕЧАНИЕ
• При создании системы группового управления
и системы управления с двумя пультами
дистанционного управления или при замене
способа управления проконсультируйтесь со
своим местным дилером.
• Не изменяйте самостоятельно сочетания и
настройки для групповой работы и системы
управления с двумя ПДУ, а обратитесь к мест-
ному дилеру.

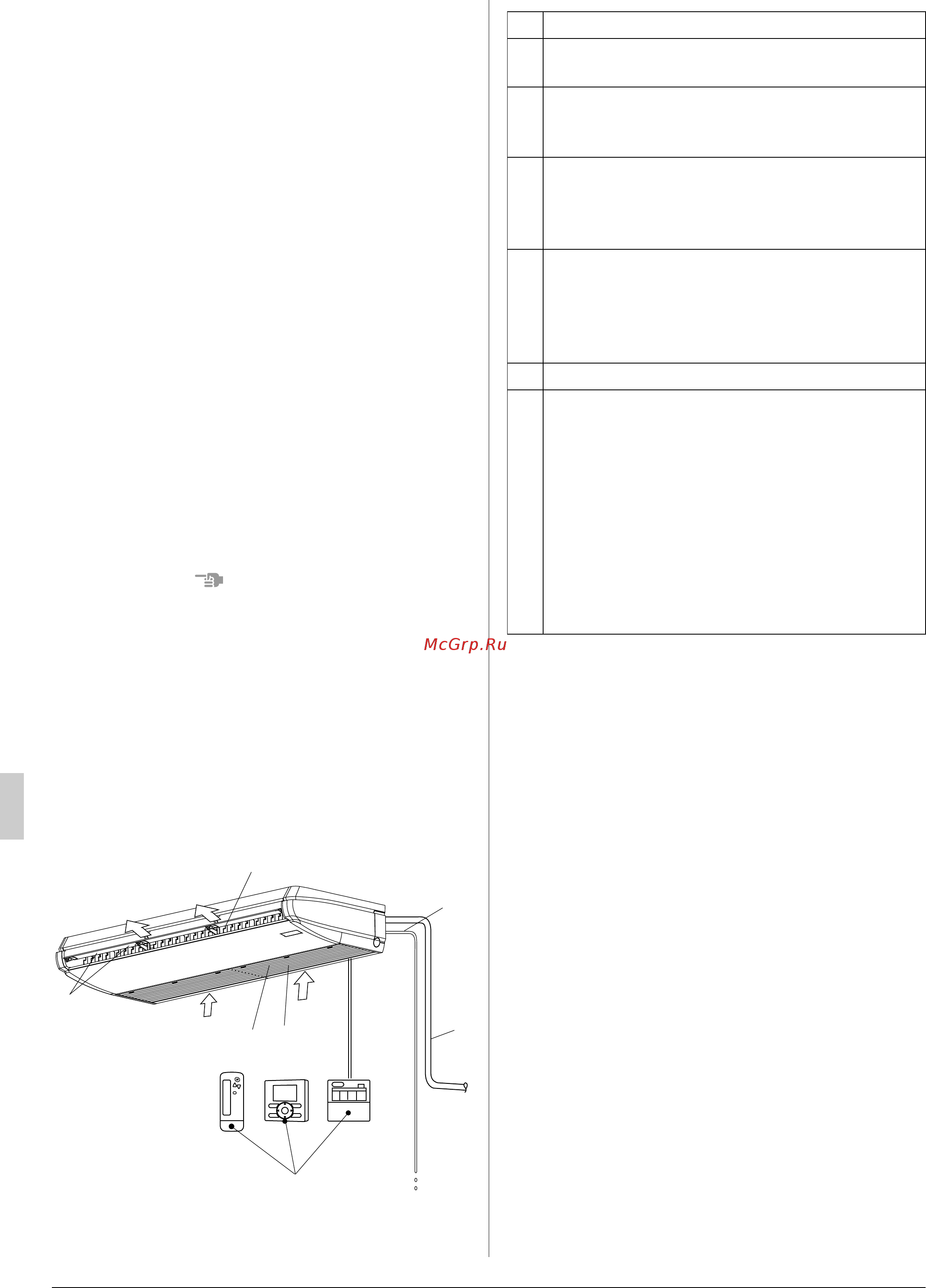

Наименования и функции компонентов
c
f
g
d
a
e
b
a Воздуховыпускное отверстие
b
Горизонтальная заслонка (на воздуховы-
пускном отверстии)
c
Решетка воздухозаборника
(См. “8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВА-
НИЕ” на стр. 12.)
d
Воздушный фильтр (в решетке воздухо-
заборника)
(См. “8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВА-
НИЕ” на стр. 12.)
e
Пульт дистанционного управления
(опция)
В зависимости от конфигурации системы
пульт дистанционного управления может
быть не нужен.
f Дренажная труба
g
Тр
убопровод для хладагента
Проводка
Проводка питания (только для модели
FXHQ)
Заземляющий провод
(ПРИМЕЧАНИЕ)
Этот провод предназначен для отвода
тока от внутреннего блока на землю для
предотвращения поражения электриче-
ским током/возгорания в случае возник-
новения непредвиденной ситуации.
09_RU_3P303408-2D.fm Page 6 Sunday, September 30, 2012 4:15 PM
