Инструкция по монтажу и эксплуатации
7
FXLQ20~63P2VEB + FXNQ20~63P2VEB
Системы кондиционирования VRV
4P323720-1 – 2012.06
При дозаправке хладагента следует использовать только
R410A.
Инструменты для монтажа:
При монтаже следует применять только те приспособления,
которые специально предназначены для работы с хлад-
агентом R410A (заправочный рукав с манометром и т.п.),
рассчитаны на необходимое давление и исключают
попадание в трубопровод посторонних веществ (например,
минеральных масел и влаги).
Вакуумный насос:
Используйте двухступенчатый
вакуумный насос с обратным
клапаном.
Следите за тем, чтобы масло насоса не попадало в систему,
когда насос не работает.
Используйте вакуумный насос, способный вакуумировать
до –100,7 кПа (5 торр, –755 мм. рт.ст.).
Рекомендации по монтажу дренажных
труб
Дренажный трубопровод прокладывается, как показано ниже.
Неверная прокладка дренажного трубопровода может привести к
протечкам воды и нанесению ущерба имуществу.
1 Выполните прокладку дренажного трубопровода
Подсоедините дренажный шланг (входит в комплект при-
надлежностей) с сопутствующими деталями, как показано
на рисунке ниже.
2 Если нужно свести вместе несколько дренажных
трубопроводов, следуйте приведенной ниже схеме.
Поддерживайте постоянный
уклон не менее 1/100.
Сечение сводимых вместе дренажных труб должно
подбираться в зависимости от производительности агрегата.
3 После завершения прокладки дренажного трубопровода
убедитесь в том, что вода по нему стекает свободно.
Медленно залив в выпускной воздуховод примерно 1 литр
воды, проследите за работой дренажа.
4 Убедитесь в том, что все внутренние трубопроводы
заизолированы.
Монтаж электропроводки
Общие указания
Для питания системы необходим отдельный подвод
электроэнергии. Не допускается подключение к электри-
ческой цепи, которая уже питает другие устройства.
Все приобретаемые на внутреннем рынке электрические
детали, материалы и производимые с ними операции
должны соответствовать местным и государственным
нормативам.
Все электротехнические работы должны производиться
только квалифицированными специалистами.
Используйте только медные провода.
При
подключении проводов к наружным, внутренним
агрегатам и пульту дистанционного управления следуйте
схеме, прикрепленной к корпусу агрегата. Порядок
установки пульта дистанционного управления подробно
изложен в прилагаемой к нему инструкции по монтажу.
В линии электропитания следует установить устройство
защитного отключения и плавкий предохранитель.
В стационарную проводку необходимо включить главный
выключатель или другие средства разъединения
по всем
полюсам в соответствии с действующими местными и
общегосударственными нормативами.
Помните о том, что работа системы возобновится
автоматически, если питание выключить, а затем снова
включить.
1 Дренажный поддон
2 Дренажный шланг (входит в комплект принадлежностей)
3 Металлический хомут (входит в комплект
принадлежностей)
4 3/4-дюймовая дренажная труба
5 Обрезка до нужной длины
6 Уклон
2
3
5
4
6
≥
1
/
1
0
0

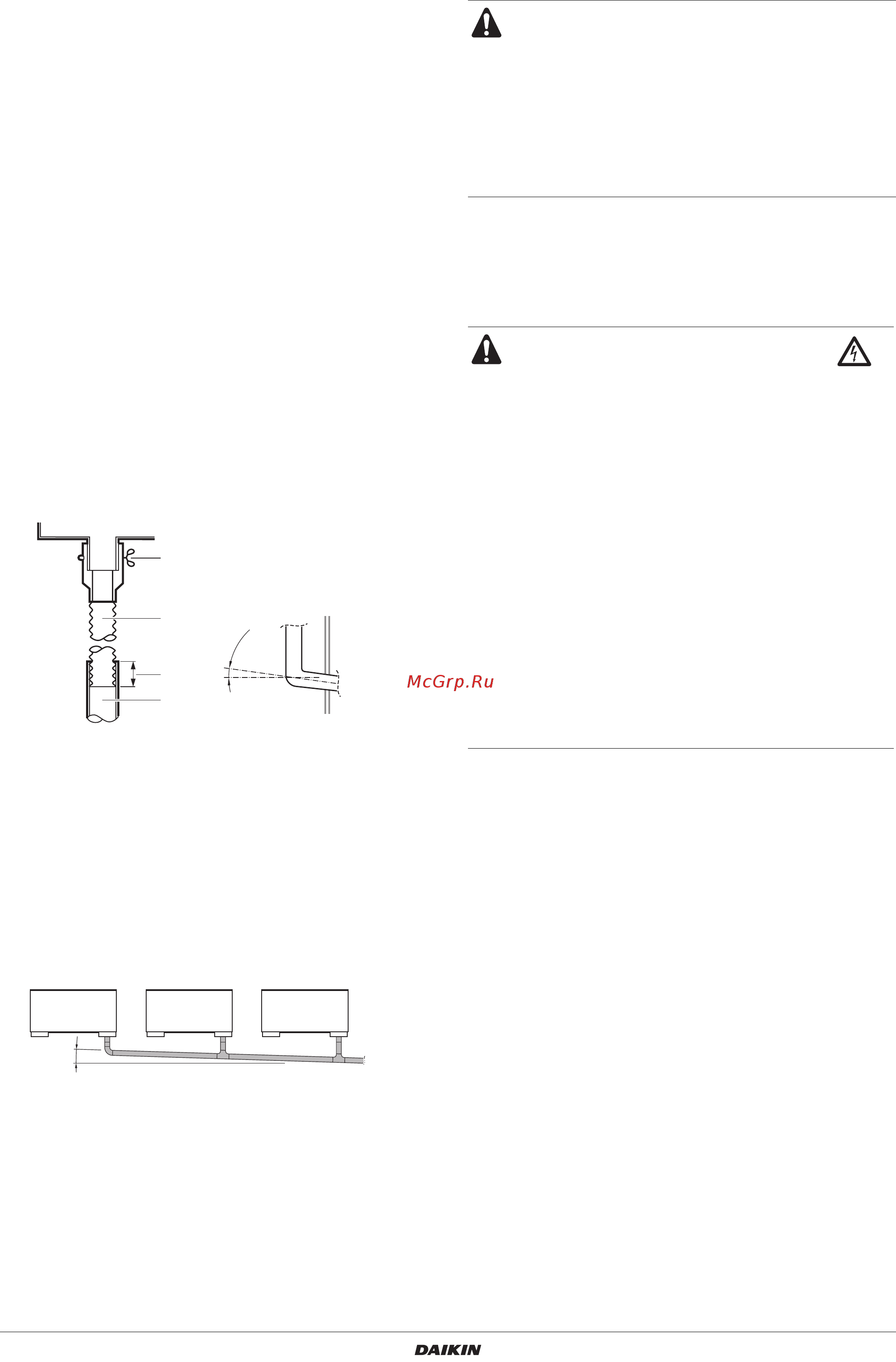

Прокладка дренажа
внутри агрегата
≥1/100
Рекомендации по монтажу дренажного
трубопровода
Не подсоединяйте дренажный трубопровод
непосредственно к канализационным трубам, из
которых доносится запах аммиака. Аммиак из
канализации может проникнуть во внутренний
блок через дренажные трубы и вызвать коррозию
теплообменника.
Помните о том, что скопление воды в дренажном
трубопроводе блокирует его.
ОПАСНО! ПОРАЖЕНИЕ
ЭЛЕКТРИЧЕСКИМ ТОКОМ
Прежде чем снимать сервисную панель
распределительной коробки, выполнять любые
подключения или дотрагиваться до деталей,
находящихся под напряжением, отключите
электропитание полностью.
Во избежание поражения электрическим током
обязательно отсоедините электропитание, как
минимум, за 1минуту до начала работ с деталями,
находящимися под напряжением. Даже по прошествии
1 минуты обязательно замерьте напряжение на
клеммах емкостей
и электрических деталей силовой
цепи, а прежде чем до них дотрагиваться, убедитесь в
том, что это напряжение составляет не более
50 Впостоянного тока.
При снятых сервисных панелях легко случайно
прикоснуться к деталям, находящимся под
напряжением.
При проведении монтажа и работ по техническому
обслуживанию не оставляйте агрегат без присмотра со
снятой сервисной панелью.
