Инструкция по монтажу и эксплуатации
9
FXLQ20~63P2VEB + FXNQ20~63P2VEB
Системы кондиционирования VRV
4P323720-1 – 2012.06

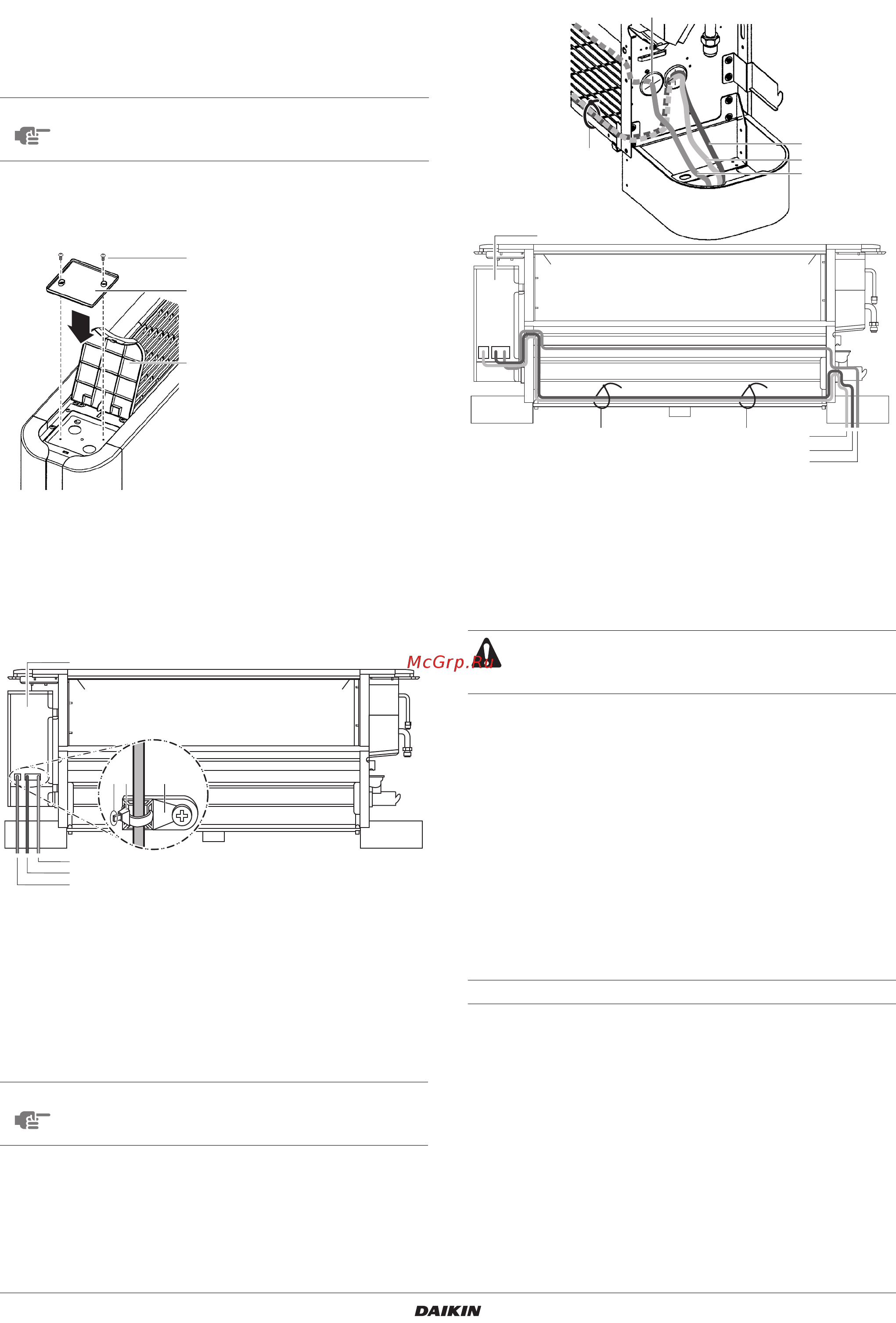

Порядок установки пульта дистан-
ционного управления и прокладки
электропроводки внутри агрегата
Установка пульта дистанционного управления
Только для агрегатов FXLQ
Порядок установки пульта дистанционного управления (допол-
нительная принадлежность) на агрегат показан на рисунке.
Открыв крышку с левой стороны блока управления, установите
нижнюю часть корпуса пульта дистанционного управления.
Прокладка электропроводки
Сняв с блока управления крышку, выполните прокладку
электропроводки.
Прокладка электропроводки со стороны трубопровода произ-
водится, как показано на рисунке ниже.
Примеры прокладки проводки
Линии электропитания каждого агрегата должны быть снабжены
размыкателем и плавким предохранителем, как показано на
рисунке 1.
Пример полной системы кондиционирования (3 типа систем)
При управлении 1 внутренним агрегатом с помощью 1 пульта
управления. (Нормальный рабочий режим) (Смотрите рисунок 2)
При групповом управлении или управлении с помощью 2 пультов
(Смотрите рисунок 4)
При использовании блока BS (Смотрите рисунок 3)
ПРИМЕЧАНИЕ
Указания по крепежу и прокладке электропроводки
см. в инструкциях по монтажу пульта дистанцион-
ного управления.
1 Монтажный винт (2x)
2 Нижняя часть
корпуса пульта
дистанционного
управления
3 Крышка блока
управления
1 Блок управления
2 Проводка питания (приобретается по месту установки)
3 Проводка пульта дистанционного управления (приобретается
по месту установки)
4 Передаточная проводка (приобретается по месту установки)
5 Зажим
6 Хомут (входит в комплект принадлежностей)
7 Закрепив, срезать излишки
ПРИМЕЧАНИЕ
Указания по прокладке электропроводки блока
управления см. также на "Схеме электропроводки",
которая прикреплена к крышке блока управления.
1
2
3
1
4
3
2
76 5
3x3x3x
1 Продеть таким же образом через отверстие противоположной
панели корпуса
2 Проводка пульта дистанционного управления
3 Передаточная проводка
4 Проводка питания и заземления
5 Блок управления
6 Закрепите хомутом (входит в комплект принадлежностей).
Не подавайте ток в проводку пульта дистанционного
управления, передаточную проводку и проводку пита-
ния, не завершив подключение проводов к клеммам.
1 Электропитание 6 Блок BS (только для
системы с регенерацией
тепла)
2 Главный выключатель
3 Наружный агрегат 7 Проводка питания
4 Внутренний агрегат 8 Передаточная проводка
5 Пульт дистанционного
управления
9 Выключатель
10 Плавкий предохранитель
1 Наружный агрегат
2 Внутренний агрегат
3 Пульт дистанционного управления (дополнительная
принадлежность)
4 Наиболее удаленный внутренний блок
5 При использовании 2 пультов управления
6 Блок BS
4
2
3
4
3
2
6
6
6
1
5
