Подвешивание на стену

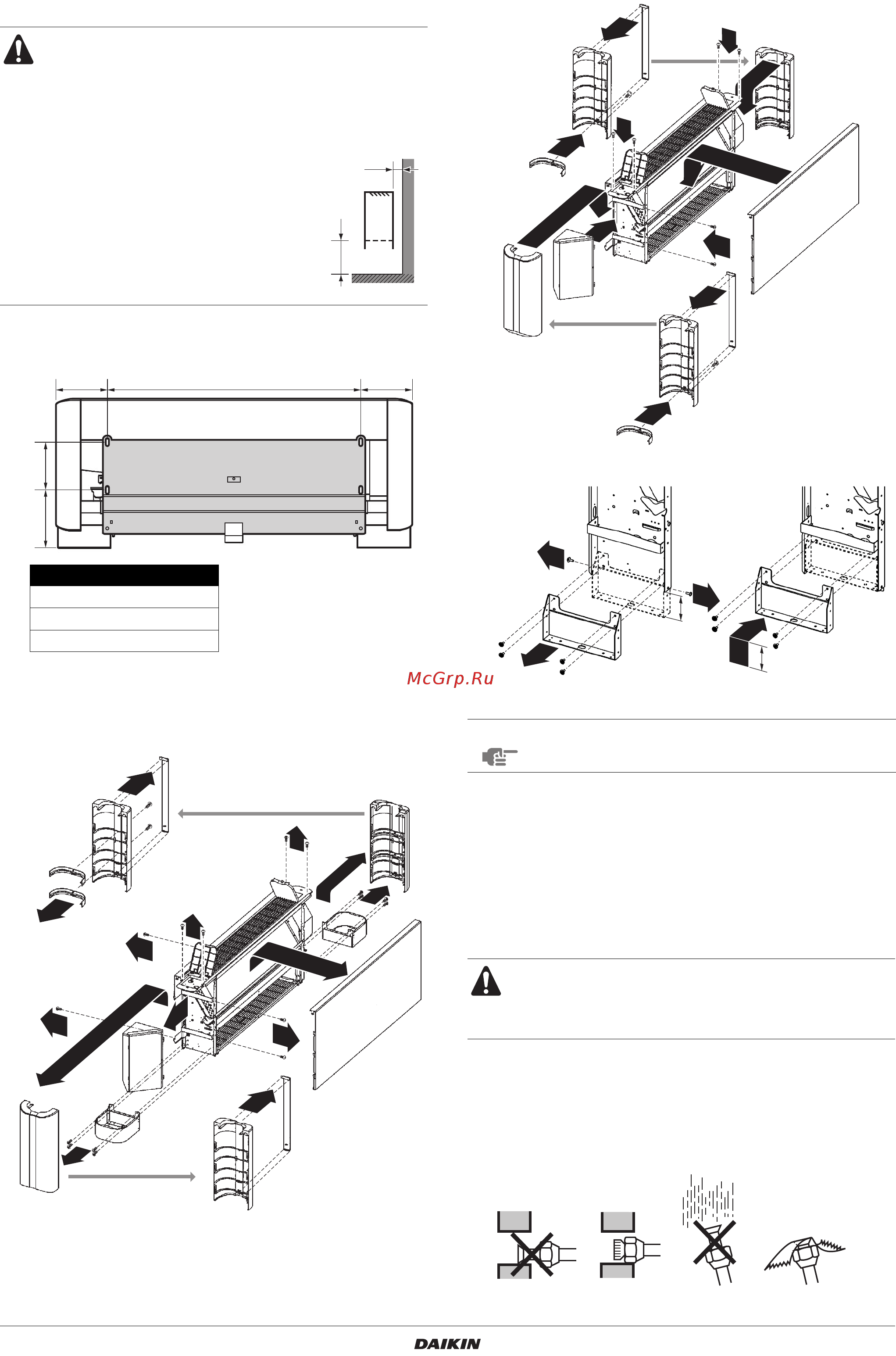

1 Расположение отверстий при подвешивании на стену.
Единица измерения = мм.
2 Если внутренний агрегат монтируется на стене, ножки
можно снять. Сняв ножки, закрепите на боковых заглушках
2 декоративные полоски, как показано на рисунках ниже.
Только для агрегатов FXLQ
Только для агрегатов FXNQ
Рекомендации по монтажу труб
хладагента
О подключении трубопроводов к наружному агрегату
рассказывается в прилагаемой к нему инструкции по монтажу.
Прежде чем приступать к прокладке труб, выясните, какой тип
хладагента применяется в данной системе.
При резке и развальцовке труб следует применять
материалы и инструменты, совместимые с используемым
хладагентом.
Чтобы внутрь трубы не попали пыль, влага или посторонние
предметы,
сплющите конец трубы или заклейте его липкой
лентой.
Стена, к которой подвешивается агрегат, должна
быть достаточно прочной, чтобы выдержать его
вес. Если есть сомнения, предварительно
укрепите стену.
Пользуйтесь монтажным креплением,
расположенным позади агрегата.
Зазор для воздухозабора под
агрегатом должен составлять не
менее 100 мм, а расстояние от
стены (обеспечивается
с помощью проставок, которые
приобретаются по месту
установки) — максимум 20 мм.
Модель A (мм)
20 + 25 590
32 + 40 730
50 + 63 1010
≤20
A
205 205
192
232
1
1
5
6
7
3
5
2
6
5
2
5
4
4
X Снижаемая высота
ПРИМЕЧАНИЕ
Подвешенный на стене агрегат может шуметь
сильнее обычного.
Работы по прокладке трубопроводов должны про-
водиться квалифицированными специалистами
всоответствии с требованиями местных и государст-
венных стандартов.
13
9
10
8
9
8
10
13
12
12
11
1
1
2
4
3
X
X
A
100≤A≤200
