13 Рóссêий
2.

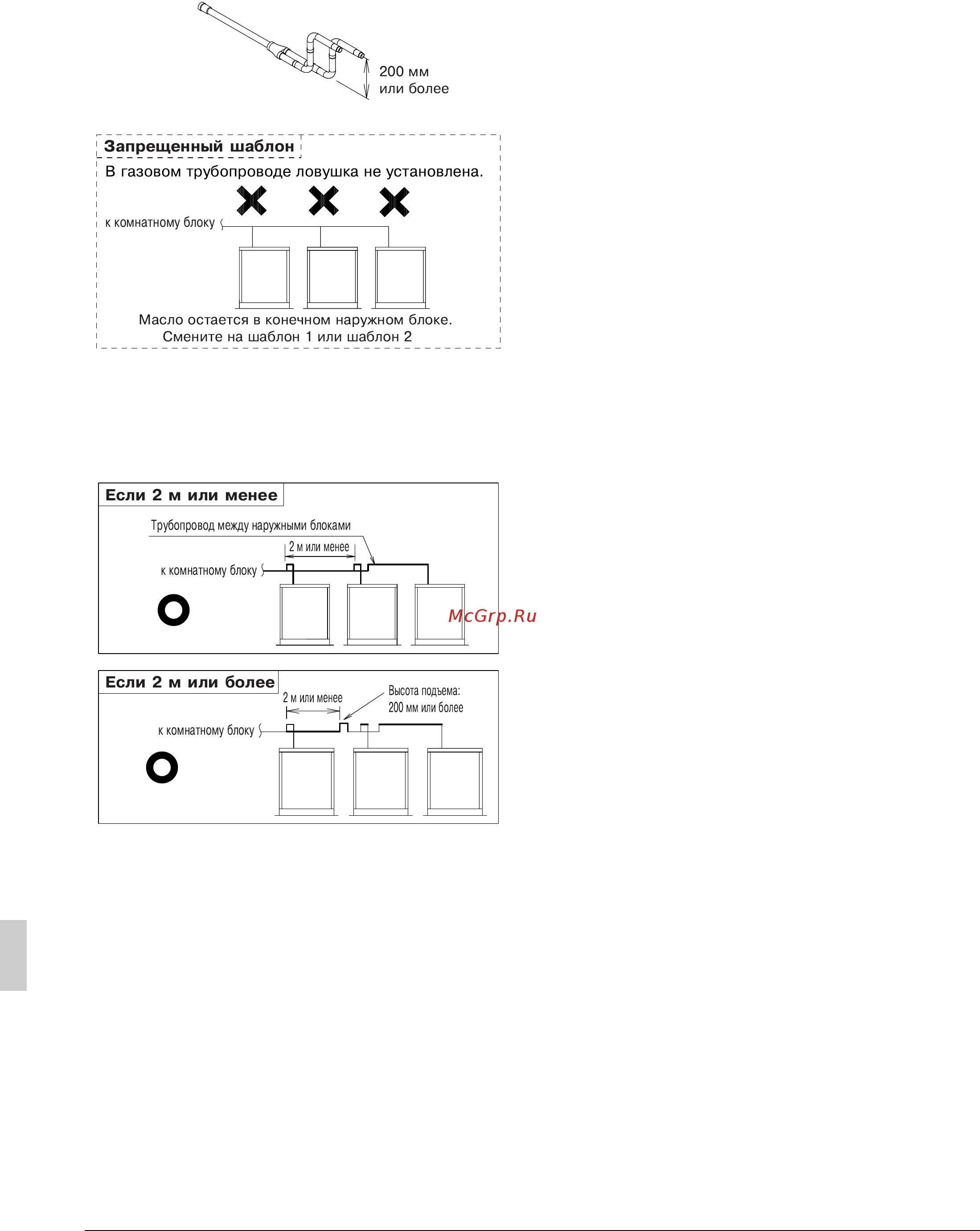

На ãазовых трóбопроводах (для системы с реêóперацией
тепла – на наãнетательном и всасывающем
трóбопроводах) после ветвления обязательно
óстанавливайте сифон размером 200 мм или более,
использóя трóбêи, входящие в êомплеêт трóбоê для
подêлючения нарóжноãо блоêа. В противном слóчае в
трóбопроводе может оставаться хладаãент, что приведет ê
повреждению нарóжноãо блоêа.
3.
Если длина трóбопровода междó êомплеêтом
трóбопроводов для подêлючения нарóжных блоêов или
междó нарóжными блоêами превышает 2 м, создайте
подъем в 200 мм или больше в ãазовой линии в пределах
2 м от êомплеêта.
★
09_3P153897-2B_RU.fm Page 13 Thursday, March 31, 2005 4:43 PM
