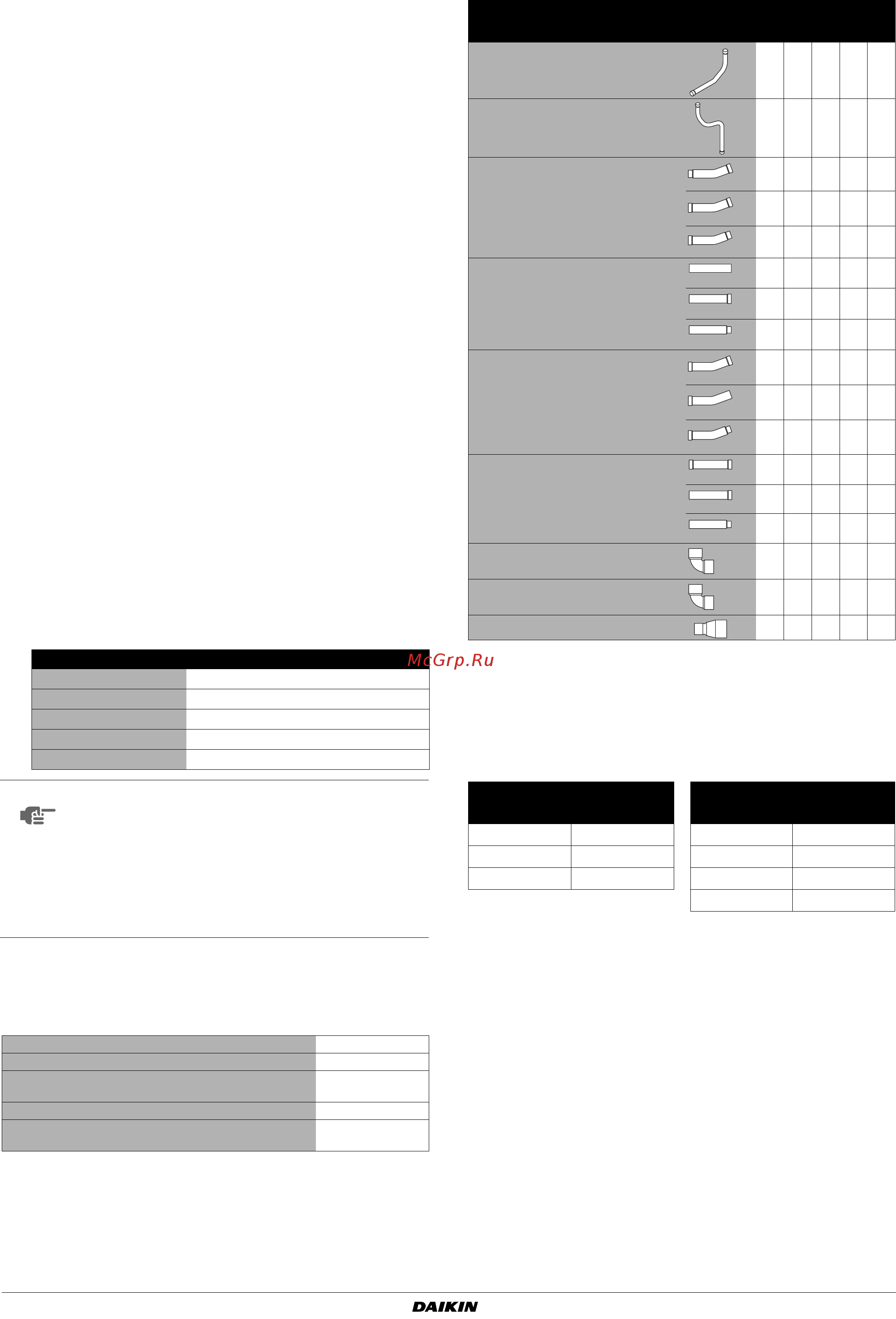

Инструкция по монтажу
2
REYQ8~16P8Y1B
Система кондиционирования VRVIII
4PW39996-1A
1. Введение
В настоящей инструкции описывается монтаж инверторов VRV
серии Daikin REYQ-P. Эти агрегаты предназначены для наруж-
ной установки и используются для охлаждения и в качестве
тепловых насосов. Система с одним наружным агрегатом
REYQ8~16P не комбинируется с другими наружными агрегатами
в системе с несколькими наружными агрегатами. Этот агрегат
имеет номинальную холодопроизводительность от 22,4 до
45,0 кВт и номинальную теплопроизводительность от 25,0 до
50,0 кВт.
Для изменения потока хладагента, поступающего во
внутренние агрегаты, совместно с системой REYQ-P можно
использовать блоки BS только следующих типов: BSVQ100P,
BSVQ160P и BSVQ250P. Использование с системой REYQ-P
блоков BS других типов приведёт к сбоям в работе системы.
Для кондиционирования воздуха агрегаты серии REYQ-P могут
использоваться совместно с внутренними агрегатами Daikin
VRV, рассчитанными на применение хладагента R410A.
В настоящей инструкции по монтажу изложены все сведения по
распаковке, установке и подключению агрегатов серии REYQ-P.
Установка внутренних агрегатов в настоящей инструкции не
рассматривается. Всегда используйте ту инструкцию по
монтажу, которая прилагается к данному агрегату.
1.1. Диапазон производительности внутренних
агрегатов
Внутренние агрегаты можно устанавливать, исходя из
приведенных ниже диапазонных значений.
■ Всегда используйте соответствующие внутренние агрегаты,
совместимые с хладагентом R410A.
Информацию о совместимости конкретных моделей
внутренних агрегатов с хладагентом R410A смотрите
в каталогах продукции.
■ Общая мощность внутренних агрегатов
1.2. Стандартная комплектация
Информацию о поставке следующего дополнительного
оборудования с агрегатом смотрите в точке 1 на рисунке 18.
Информацию о поставке следующего дополнительного
оборудования с агрегатом смотрите в точке 2 на рисунке 18.
1.3. Дополнительные принадлежности
Для установки вышеупомянутого наружного агрегата
необходимо следующее дополнительное оборудование.
Разветвительный комплект (только для R410A: комплект дол-
жен быть предназначен для использования с данной системой).
Выбрать оптимальный разветвительный набор Вам поможет
информация, приведенная в разделе «6. Трубопровод
хладагента» на странице 5.
1.4. Технические и электрические характеристики
Полный список характеристик смотрите в Engineering Data Book.
2. Основные элементы
Для получения информации по основным элементам и их
функциям обратитесь к Engineering Data Book.
Наружный агрегат Общая мощность внутренних агрегатов
REYQ8 100~260
REYQ10 125~325
REYQ12 150~390
REYQ14 175~455
REYQ16 200~520
ПРИМЕЧАНИЕ
Если общая производительность подключенных
внутренних агрегатов будет превышать произ-
водительность наружного агрегата, возможно
падение холодо- и теплопроизводительности при
работе внутренних агрегатов.
Более подробную информацию о характеристиках
производительности смотрите в Engineering Data
Book.
Инструкция по монтажу 1x
Инструкция по эксплуатации 1x
Та б личка с информацией о дополнительной заправке
хладагента
1x
Наклейка с информацией об установке 1x
Наклейка с информацией о фторированных газах,
имеющих парниковый эффект
1x
REYQ
8 10 12 14 16
Вспомогательная трубка жидкого
хладагента (1)
1x 1x 1x 1x 1x
Вспомогательная трубка жидкого
хладагента (2)
1x 1x 1x 1x 1x
Вспомогательная трубка
всасывания газообразного
хладагента (1)
1x — — ——
—1x———
——1x1x 1x
Вспомогательная трубка
всасывания газообразного
хладагента (2)
1x — — ——
—1x———
——1x1x 1x
Вспомогательная трубка высокого/
низкого давления (1)
1x — — ——
—1x1x——
———1x1x
Вспомогательная трубка высокого/
низкого давления (2)
1x — — ——
1x 1x — —
———1x1x
Дополнительное соединение
(под углом 90°) (1)
1x 1x 1x 1x 1x
Дополнительное соединение
(под углом 90°) (2)
1x 1x 1x 1x 1x
Дополнительное соединение 1x — — ——
Рефнет-коллектор Рефнет-тройник
3 трубы 2 трубы 3 трубы 2 трубы
KHRQ23M29H KHRQ22M29H KHRQ23M20T KHRQ22M20T
KHRQ23M64H KHRQ22M64H KHRQ23M29T9 KHRQ22M29T
KHRQ23M75H KHRQ22M75H KHRQ23M64T KHRQ22M64T
KHRQ23M75T KHRQ22M75T
Ø22.2
Ø22.2
Ø28.6
Ø19.1
Ø22.2
Ø28.6
Ø15.9
Ø19.1
Ø19.1
Ø15.9
Ø19.1
Ø22.2
Ø25.4
Ø19.1
