Fubag FEL 38M [7/18] Сборка

Инструкция по эксплуатации

- 7 -

FEL 33 / 38M

3. Сборка

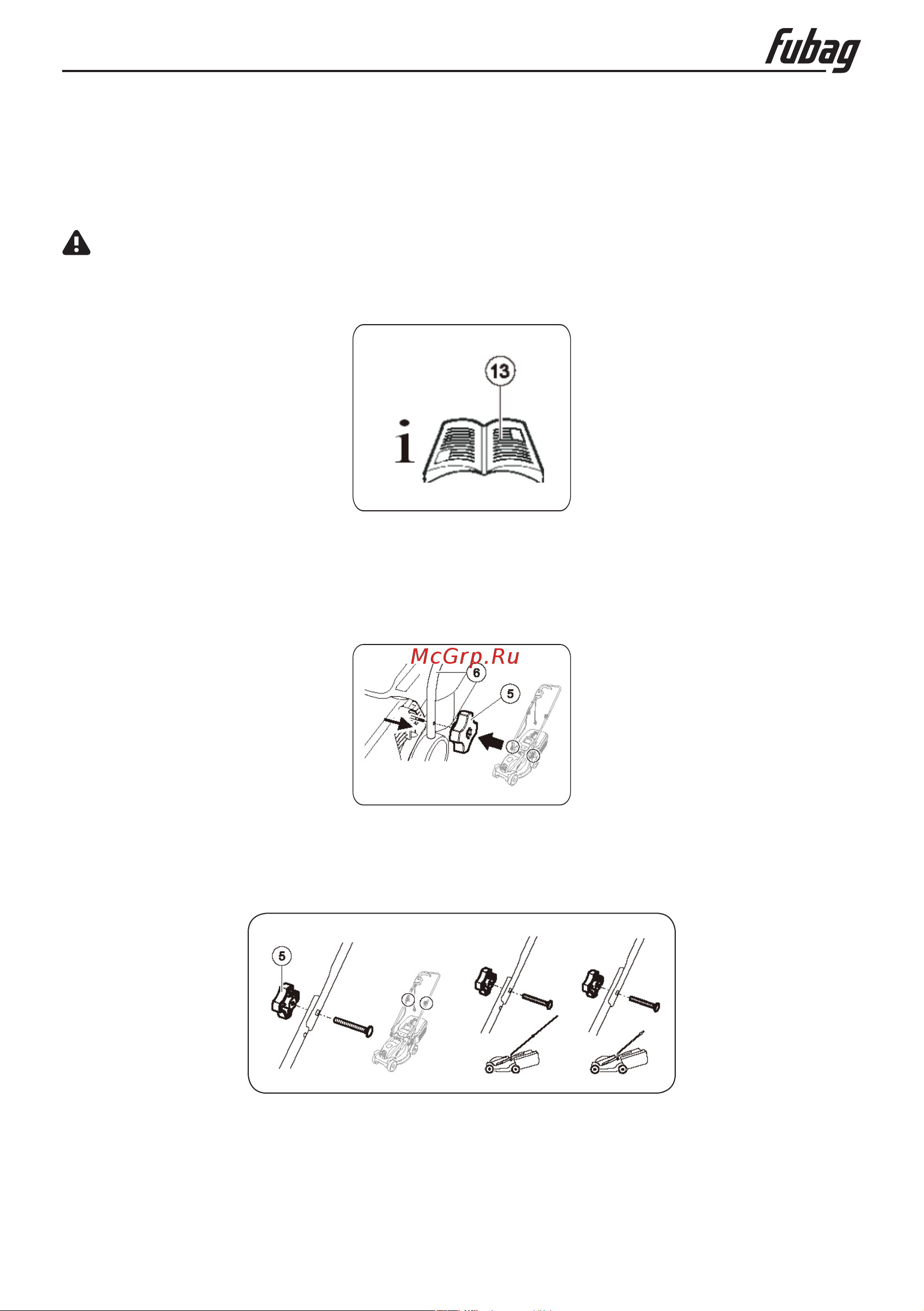

СБОРКА FEL 33 (Рис. 1 -9).

Следуйте прилагаемой инструкции по сборке.

ПРЕДУПРЕЖДЕНИЕ

Запрещается использовать машину до завершения монтажных работ!

1. Перед сборкой внимательно прочтите инструкцию (Рис. 1).

Рис. 1

2. Вставьте нижнюю ручку (6) в болт M8 и зафиксируйте ручку при помощи крепежного

элемента (5) (Рис. 2).

Рис. 2

3. Соедините нижнюю и верхнюю ручки и зафиксируйте рукоятку (5) (Рис. 3).

Рис. 3
