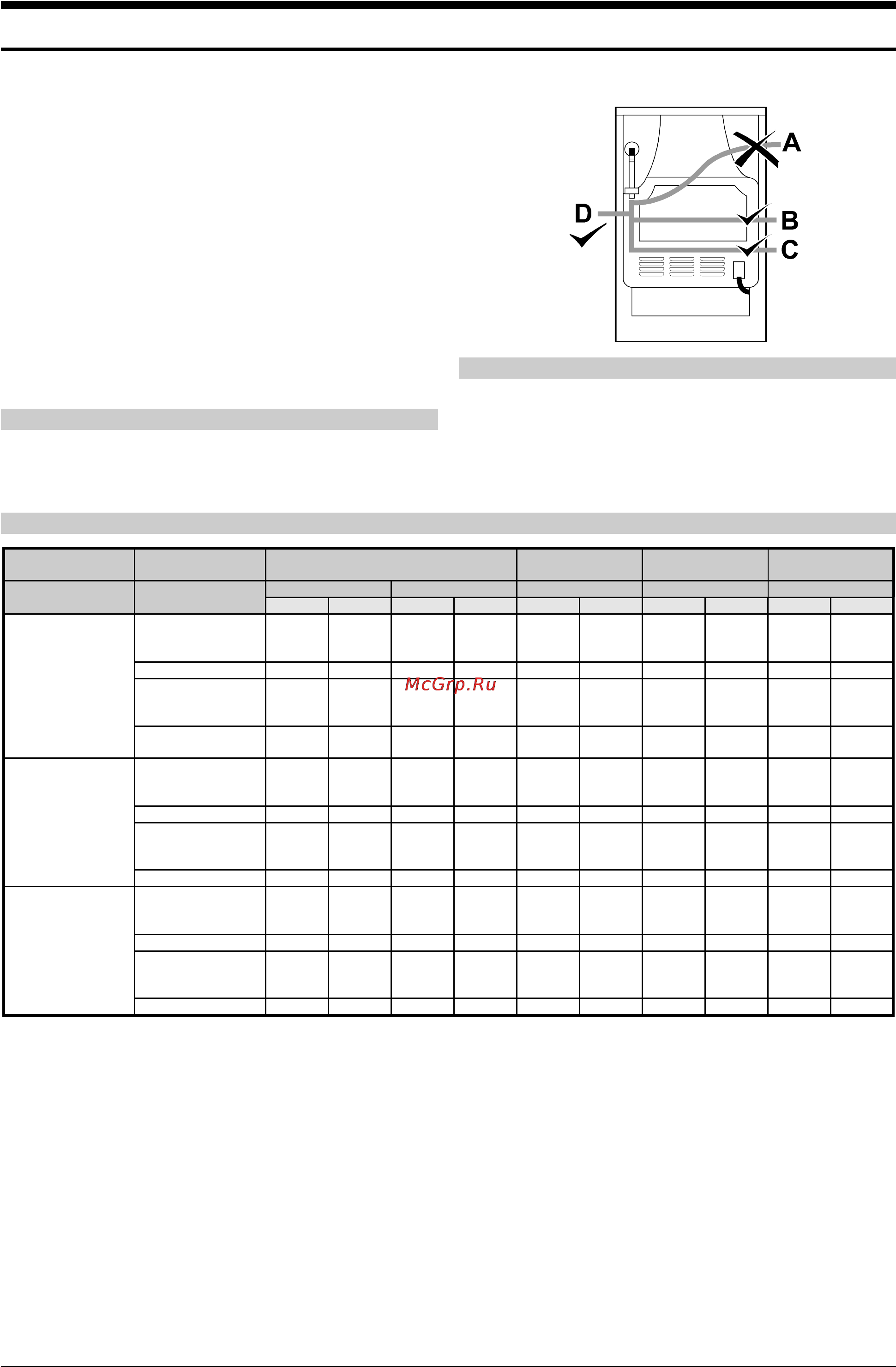

Подключение к газовой сети
• Газовая плита снабжена на правой стороне насадкой
для газа с внешней резьбой EN 10226-1 / -2 или EN ISO
228-1 (Зависит от предписаний по подключению каждой
отдельной страны) R1/2.
• Некоторые аппараты комплектуются подсоединением
для сжиженного газа с уплотнителем.
• При подключении необходимо насадку R1/2 закрепить,
чтобы она не поворачивалась.
• Неметаллический уплотнитель не должен
деформироваться более, чем на 20%.
• К источнику газа аппарат подключается с помощью
сертифицированного гибкого шланга. Гибкий шланг не
должен касаться нижней стенки аппарата, а также
задней стенки и потолка духовки.
• Подключение к газовой сети должно выполняться в
соответствии с предписаниями локального дистрибутора
газа.
ВАЖНО: После подключения газовой плиты необходимо
проверить плотность соединений.
Подключение с помощью шланга
Если аппарат подключен с помощью гибкого шланга, не
допускается расположение шланга, обозначенное «A».
Если труба для подключения металлическая, допустима
также возможность A.
Начало работы
Используйте газовую плиту в соответствии с инструкциями.
Зажгите все горелки и проверьте стабильность пламени
при максимальной и минимальной установке. По
необходимости отрегулируйте подачу воздуха. Затем
потребителю объясните работу и управление, и вместе
прочитайте инструкции по работе.
Таблица сопл
Тип, давление газа Маленькая горелка Нормальная
горелка
Большая горелка Мини-вок
Станда-ртная Экс-пресс
Число Воббе max min max min max min max min max min
Природный газ H
Wo=45,7÷
54,7 MJ/ m
3
,
Номинальная
тепловая нагрузка,
кВт
1 0,36 1 0,36 1,90 0,46 3 0,76 3,3 1,56
Природный газ E , Расход, л/ч 95,21 34,4 95,21 34,4 180,9 43,8 285,64 72,4 314,2 148,5
Природный газ E+
Wo=40,9÷
54,7 MJ/m
3
Обозначение
форсунки
(1/100 мм)
77 - 78 - 104 - 129 - 134
•
G20,
p=20mbar
Шифр форсунки 162081 162082 162083 162084 162086
Сжиженный газ 3+,
3B/P
Wo=72,9÷
Номинальная
тепловая нагрузка,
кВт
1 0,36 1 0,36 1,90 0,46 3 0,76 3,3 1,56
87,3MJ/m
3
Расход, г/ч 71,7 26,2 71,7 26,2 138,1 33,4 215,0 55,3 239,9 113,4
G30
p=30 mbar
Обозначение
форсунки
(1/100 мм)
50 29/24 50 29/24 69 33/26 87 43/33 91 57/57
Шифр форсунки 162162 162162 162164 162165 162167
Природный газ H
Wo=45,7÷
54,7 MJ/ m
3
,
Номинальная
тепловая нагрузка,
кВт
1 0,36 1 0,36 1,90 0,46 3 0,76 3,3 1,56
G20, Расход, л/ч 95,21 34,4 95,21 34,4 180,9 43,8 285,64 72,4 314,2 148,5
p=13mbar Обозначение
форсунки
(1/100 мм)
85 - 85 - 1,15 - 145 - 152
•
Шифр форсунки 609272 162169 162171 162172 162174
Встроены форсунки для сжиженного газа. Для местного и природного газа необходимо установить их на отверстии трубы в
соответствии с расходом газа (отвинтить макс. 1,5 оборота от насадки).
Обозначения сопла для минимума зависит от производителя. Первая цифра действительна для IMIT, а другая для
COPRECI.
Мощности горелок указаны с учетом тепловые значения Hs.
Внимание: эти работы может произвести только специалист, уполномоченный дистрибьютором газа или
уполномоченным сервисом!
