RXYSQ4~6PA7V1B + RXYSQ4~6PA7Y1B
Система кондиционирования VRVIII-S
4PW40730-1A
Инструкция по монтажу
8

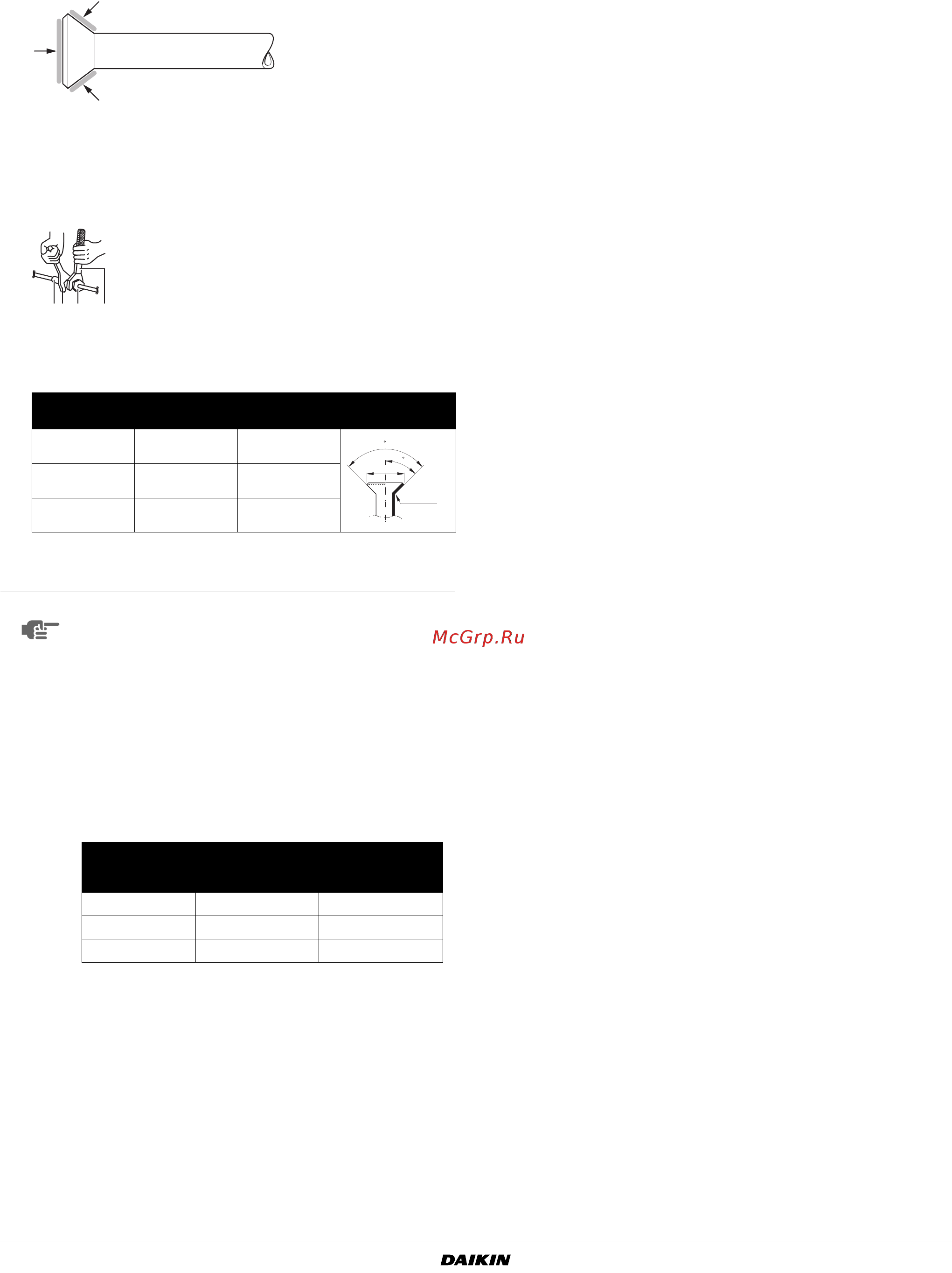

8.2. Рекомендации по работе с соединениями
с накидными гайками
Параметры обработки раструбной части смотрите
в таблице ниже.
Перед затяжкой накидных гаек нанесите на внутреннюю и
наружную поверхности развальцовки эфир хладагента или
эфирное масло, а затем сначала наживите гайки рукой на
три-четыре оборота.
Для ослабления накидной гайки всегда пользуйтесь двумя
гаечными ключами одновременно. При соединении труб
для затяжки накидных гаек всегда используйте
одновременно обычный гаечный и динамометрический
ключи.
Моменты затяжки смотрите в таблице ниже.
(Приложение чрезмерного усилия может привести
к поломке раструбов.)
По окончании соединения всех труб произведите проверку
на утечку с помощью азота.
9. Трубопровод хладагента
Трубопровод хладагента можно смонтировать в четырех
направлениях.
Рисунок - Трубопровод в четырех направлениях (Смотрите
рисунок 5)
При подсоединении трубопроводов в боковом направлении
(сзади) снимите крышку трубопровода (заднюю) в соответствии
с рисунком 7.
Чтобы подключить к блоку соединительный патрубок по
направлению вниз, необходимо открыть выбивное
отверстие, просверлив его в центре сверлом Ø6 мм.
(Смотрите рисунок 5).
Наличие двух прорезей позволяет выполнить монтаж как
показано на рисунке 5.
(для выпиливания прорезей воспользуйтесь ножовкой по
металлу).
Во избежание ржавления после открытия выбивного
отверстия рекомендуется покрыть его края и прилежащие
к ним поверхности защитной краской.
То лько для RXYSQ6
Размер запорного вентиля в трубопроводе газообразного хлад-
агента — Ø15,9, межблочных трубопроводов — Ø19,1. Для этого
соединения используйте трубы, входящие в стандартный
комплект поставки. См. рисунок 15.
Размер трубы
Момент
затяжки (Н•м)
A (мм)
Форма
развальцовки
Ø9,5 32,7~39,9 12,8~13,2
Ø15,9 61,8~75,4 19,3~19,7
Ø19,1 97,2~118,6 12,3~23,7
ПРИМЕЧАНИЕ
Использование динамометрического ключа
обязательно, однако если по какой-либо
объективной причине использовать его Вы не
можете, воспользуйтесь описанным ниже методом.
По окончании работы не забудьте провести
проверку на утечку.
В процессе затяжки накидной гайки с помощью
гаечного ключа наступает момент, когда момент
затяжки внезапно увеличивается. Из этого
положения затяните накидную гайку далее,
повернув ее в пределах показанного ниже угла:
1 Соединение труб
2 Гаечный ключ
3 Накидная гайка
4 Динамометрический ключ
12 3 4
R=0.4~0.8
45
±2
90
±2
A
Размер трубы
Угол дальнейшей
затяжки
Рекомендуемая
длина рычага
инструмента
Ø9,5 (3/8") 60~90° ±200 мм
Ø15,9 (5/8") 30~60° ±300 мм
Ø19,1 (5/8") 20~35° ±450 mm
1 Сверло
2 Центральная зона выбивного отверстия
3 Выбивное отверстие
4 Прорезь
5 Соединительный патрубок линии жидкого хладагента
(приобретается на внутреннем рынке)
6 Основание корпуса
7 Передняя панель
8 Панель выхода труб
9 Винт передней панели
10 Винт панели выхода труб
11 Соединительный патрубок линии газообразного хладагента
(приобретается на внутреннем рынке, кроме RXYSQ6)
A Вперед
B Назад
C В сторону
D Вниз
1 Крышка трубопровода (задняя)
A Подсоединение спереди
B Подсоединение сзади
C Подсоединение сбоку
D Подсоединение снизу
1 Трубопровод газообразного хладагента + прилагаемая
к блоку медная прокладка (обязательно используйте медную
прокладку).
2 Трубопровод газообразного хладагента, поставляемый
с блоком
3 Трубопровод газообразного хладагента (приобретается
на внутреннем рынке)
4 Обрезать на соответствующую длину.
5 Трубопровод газообразного хладагента, поставляемый
с блоком
