Инструкция по монтажу
21
RXYSQ4~6PA7V1B + RXYSQ4~6PA7Y1B
Система кондиционирования VRVIII-S
4PW40730-1A
12.3. Настройка на месте
В случае необходимости выполните все настройки на месте в
соответствии со следующими инструкциями. Более подробную
информацию смотрите в руководстве по техническому
обслуживанию.
Обращение с выключателями
При выполнении настройки на месте
переключайте выключатели изолированной
палочкой (например, шариковой ручкой) во
избежание прикосновения к деталям,
находящимся под напряжением.

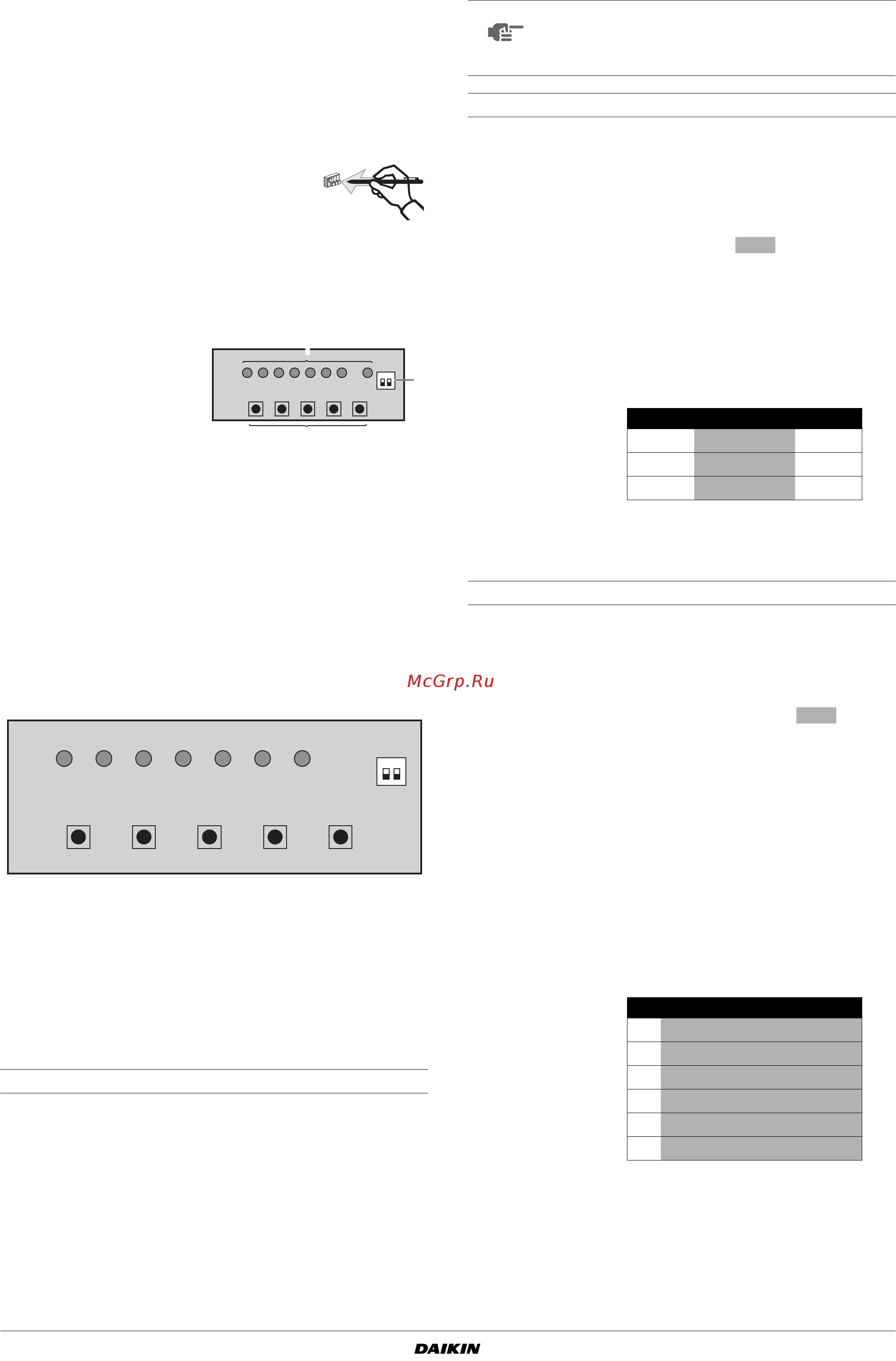

Расположение DIP-переключателей, светодиодов и
кнопок
Состояние светодиода
В настоящем руководстве состояние светодиодов обозначается
следующим образом:
Установка кнопочного переключателя (BS1~5)
Функция кнопочного переключателя на печатной плате
наружного блока:
На рисунке показано состояние светодиодных индикаторов при
поставке с завода.
Установка режима
Режим можно изменить с помощью кнопки ,
выполнив следующие действия:
■ Для 1 режима установки: Один раз нажмите кнопку
; светодиод погаснет x.
■ Для 2 режима установки: Нажмите кнопку и
удерживайте ее в нажатом положении в течение 5 секунд;
загорится светодиод H1P w.
Если при мигающем c светодиоде H1P один раз нажать кнопку
, режим установки сменится на 1 режим установки.
1 режим установки
Светодиод H1P не светится (установка выбора
«ОХЛАЖДЕНИЕ/НАГРЕВ»).
Порядок установки
1 Нажмите кнопку и выставьте индикацию
светодиодов по одному из возможных вариантов как
показано ниже в поле, отмеченном :
2 Нажмите кнопку . Установка определена.
2 режим установки
Светодиод H1P светится.
Порядок установки
1 Нажмите кнопку в соответствии с необходимой
функцией (A~F). Индикация светодиодов для необходимой
функции показана ниже в поле, отмеченном :
2 При нажатии кнопки отображается текущая
установка.
1 Светодиоды H1P~H8P
2 Кнопочные переключатели
BS1~BS5
3 DIP-переключатели 2
(DS1-1, DS1-2)
x
НЕ СВЕТИТСЯ
w
СВЕТИТСЯ
c
мигает
Для изменения режима
Для настройки на месте
Для настройки на месте
Для пробного запуска
Для сброса адреса при изменении конфигурации
проводки или при установке дополнительного
внутреннего блока.
1
2
3
BS1
BS2
BS3
BS4
BS5
MODE
DS1 1 2
ON OFF
TEST/
HWL
IND MASTER SLAVE L.N.O.P. DEMAND
H1P H2P H3P H4P H5P H6P H7P
MODE SET RETURN TEST RESET
BS1 MODE
BS2 SET
BS3 RETURN
BS4 TEST
BS5 RESET
BS1 MODE
BS1 MODE
BS1 MODE
BS1 MODE
ПРИМЕЧАНИЕ
Если в процессе установки вы запутались,
нажмите кнопку . Будет выполнен
возврат в 1 режим установки (светодиод H1P не
светится).
1 В случае переключения «ОХЛАЖДЕНИЕ/НАГРЕВ» каждой
отдельной цепью наружных блоков.
2 В случае переключения «ОХЛАЖДЕНИЕ/НАГРЕВ» главным
блоком, когда наружные блоки подключены в
многосистемную комбинацию
(*)
.
(*) Необходимо использовать дополнительный адаптер для
внешнего управления для наружного блока (DTA104A61/62).
См. инструкцию, прилагаемую к адаптеру.
3 В случае переключения «ОХЛАЖДЕНИЕ/НАГРЕВ»
подчиненным блоком, когда наружные блоки подключены
в многосистемную комбинацию
(*)
.
H1P H2P H3P H4P H5P H6P H7P
1
xxc x xxx
2
xxx c xxx
3
xxx x cx x
Возможные функции
A работа в режиме дозаправки хладагента.
B удаление хладагента/вакуумирование.
C установка автоматического перехода в режим работы
с низким уровнем шума в ночное время.
D
установка режима работы с низким уровнем шума ( )
через адаптер внешнего управления.
E
установка ограничения энергопотребления ( ) через
адаптер внешнего управления.
F включение функции установки режима работы с низким
уровнем шума ( ) и/или установки ограничения
энергопотребления ( ) через адаптер внешнего
управления (DTA104A61/62).
H1P H2P H3P H4P H5P H6P H7P
A
w x w x w x x
B
w x w x w x w
C
w x w x w w x
D
w x w w x x w
E
w x w w w w x
F
w x x w w x x
BS1 MODE
BS2 SET
BS3 RETURN
BS2 SET
L.N.O.P
DEMAND
L.N.O.P
DEMAND
BS3 RETURN
