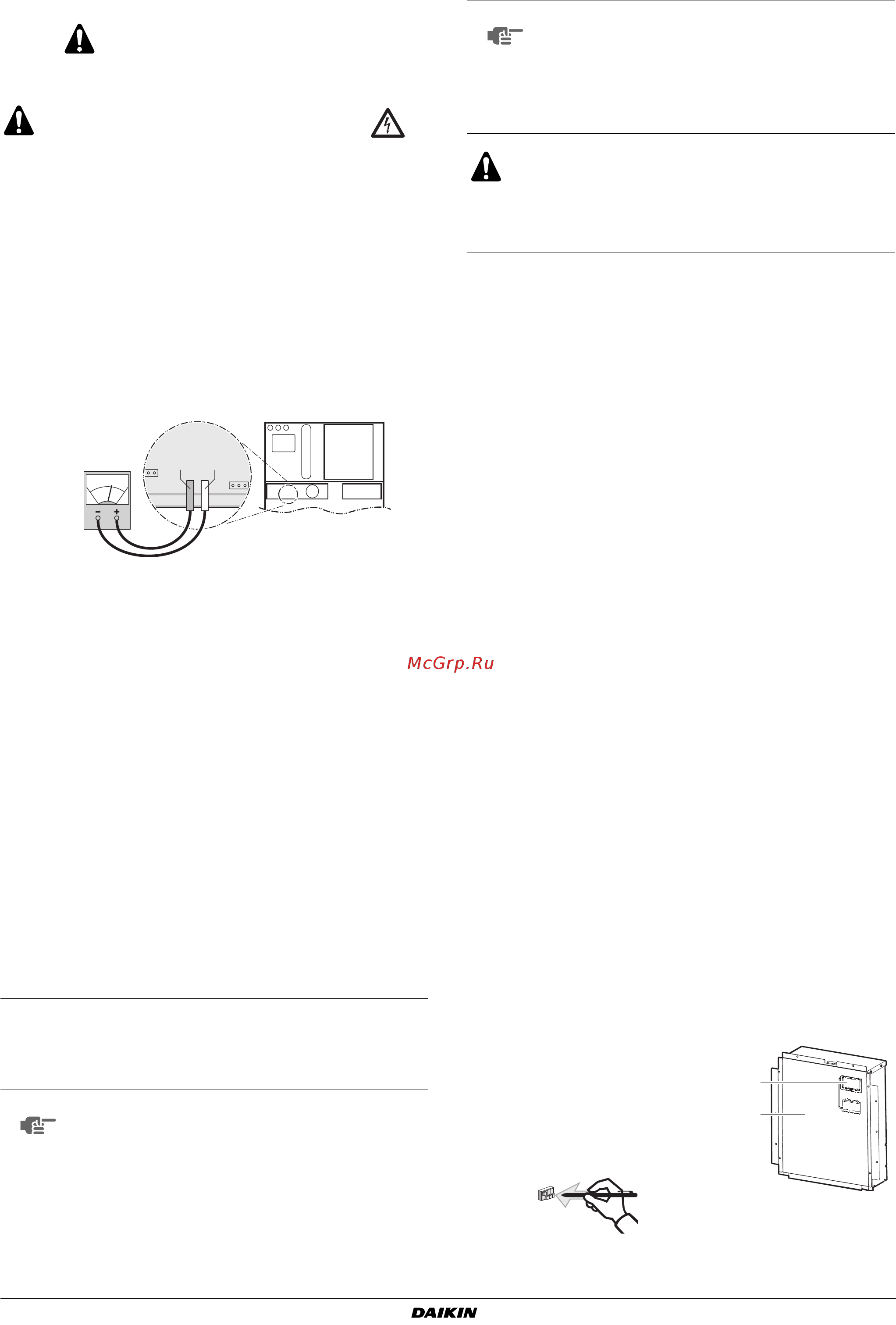

12. Перед началом работы
12.1. Меры предосторожности при
техобслуживании
Обращайте внимание на вентилятор. Осматривать агрегат
при работающем вентиляторе опасно. Обязательно вы-
ключайте главный выключатель и извлекайте предохранители
из цепи управления, находящейся в наружном агрегате.
12.2. Что нужно проверить перед первым запуском
Перед запуском после установки проверьте следующее:
1 Положение выключателей, требующих предварительной
настройки
Перед включением электропитания убедитесь в том, что
выключатели установлены правильно.
2 Линия электропитания и линия управления
Провода для линии электропитания и линии управления
выбраны с учетом рекомендаций, приведенных в этой
инструкции, а также согласно электрическим схемам и
национальным стандартам.
3 Размеры и изоляция трубопроводов
Проверьте, правильно ли выбраны размеры трубопроводов,
и правильно ли выполнена их изоляция.
4 Проверка на герметичность и вакуумирование
Убедитесь в том, что были выполнены проверка на
герметичность и вакуумирование.
5 Дозаправка хладагентом
Количество хладагента, которое необходимо добавить
в агрегат, должно быть записано на табличке «Допол-
нительное количество хладагента», прикрепленной
к обратной стороне передней крышки.
6 Проверьте сопротивление изоляции цепи силового
электропитания.
Измерьте сопротивление изоляции и проверьте, соответст-
вует ли его значение местным и общегосударственным
нормативам.
7 Дата монтажа и настройка
Запишите дату установки на этикетке, находящейся на
внутренней стороне передней панели внутреннего агрегата,
согласно EN60335-2-40, и запишите настройки системы,
сделанные на месте.
12.3. Настройка на месте
В случае необходимости выполните настройку на месте
в соответствии со следующими инструкциями. Более подроб-
ную информацию смотрите в руководстве по техническому
обслуживанию.
Открытие электрического щитка и обращение
с выключателями
При выполнении настройки на месте
снимайте смотровую крышку (1).
Переключайте выключатели изолиро-
ванной палочкой (например, шариковой
ручкой) во избежание прикосновения
к деталям, находящимся под
напряжением.
По окончании работы не забывайте устанавливать смотровую
крышку (1) в крышку электрического щитка (2).
ПРЕДУПРЕЖДЕНИЕ:
ПОРАЖЕНИЕ ЭЛЕКТРИЧЕСКИМ ТОКОМ
Меры предосторожности при обслуживании
инверторного оборудования
1 Не открывайте крышку блока электродеталей
в течение 10 минут после отключения электро-
питания.
2 Измерьте напряжение между клеммами на
клеммной колодке электропитания с помощью
тестера и убедитесь в том, что электропитание
отключено.
Кроме того, выполните измерения в указанных на
рисунке точках с помощью тестера и убедитесь
в том, что напряжение ёмкости в основной цепи
составляет менее 50 В постоянного тока.
3 Во избежание повреждения печатной платы при-
касайтесь к неокрашенной металлической детали
для снятия статического электричества, прежде
чем снимать и одевать разъёмы.
4 Те хническое обслуживание инверторного оборудо-
вания можно начинать только после снятия
соединительных разъёмов электродвигателей
вентиляторов в наружном агрегате X1A, X2A,
X3A, X4A (только X3A и X4A для агрегатов типов
14+16). Следите за тем, чтобы не прикоснуться к
деталям, находящимся под напряжением
(Если под действием сильного ветра вентилятор
будет вращаться, он может подавать электри-
чество в конденсатор или основную цепь, что
приведёт к поражению электрическим током).
5 По окончании технического обслуживания
оденьте соединительный разъём на место.
В противном случае на пульте дистанционного
управления будет отображён код ошибки E7
, и
нормальная работа будет невозможна.
Подробности смотрите на электрической схеме,
нанесённой на обратную сторону крышки блока
электродеталей.
ПРИМЕЧАНИЕ
Соблюдайте меры предосторожности!
Для защиты печатной платы прикоснитесь рукой
к корпусу электрического щитка, чтобы снять
статическое электричество с тела перед про-
ведением технического обслуживания.
A2P
A2P
A1P
A3P
TP1 TP2
ПРИМЕЧАНИЕ
Обратите внимание на то, что в течение первого
пускового периода потребляемая мощность может
быть выше указанной на паспортной табличке
агрегата. Это явление вызвано тем, что
компрессору необходимо поработать в течение
50 часов, прежде чем его работа станет ровной, а
энергопотребление – стабильным.
■ Убедитесь в том, что питание отключено.
■ Прочно закрепите шнур электропитания.
■ Подача электропитания при отсутствии фазы N
или ее неправильном подключении приведет
к поломке оборудования.
2
1
