第三章: UEFI BIOS和軟體 | 31
Z490T-SILVER

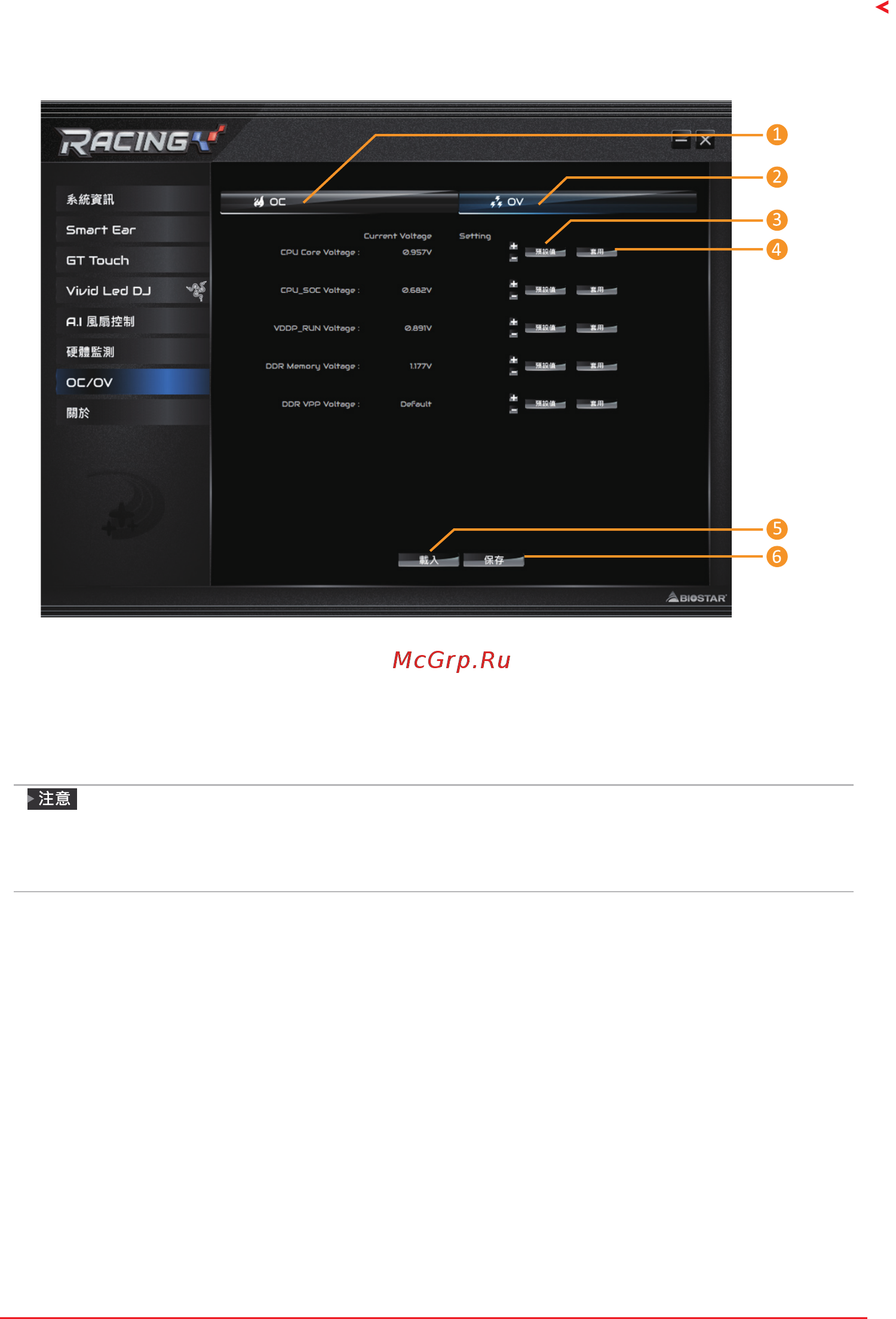

OC/OV
允許您儲存或載入超頻的設定參數值，以及更改系统的頻率與電壓設定。
1� OC：您可以調節超頻參數值。
2� OV：您可以調節電壓參數值。
3� 預設值：所有設定都恢復為預設。
4� 套用：應用當前的參數值。
5� 載入：從檔案載入參數值。
6� 保存：儲存參數值以供將來使用。
»
並非所有類型的CPU性能都能超出理想的超頻設定，因CPU類型而異。
»
超頻是一个可選程式，而 並非必須; 不建議無經驗用户使用。因此，由於超頻導致的任何硬體損
壞我們不予負責。對超頻性能我們也不做任何擔保。
