Biostar Z490T-SILVER Версия 5.0 [63/127] Spkr1 섀시 스피커 헤더

챕터 2: 하드웨어 설치 | 17

Z490T-SILVER

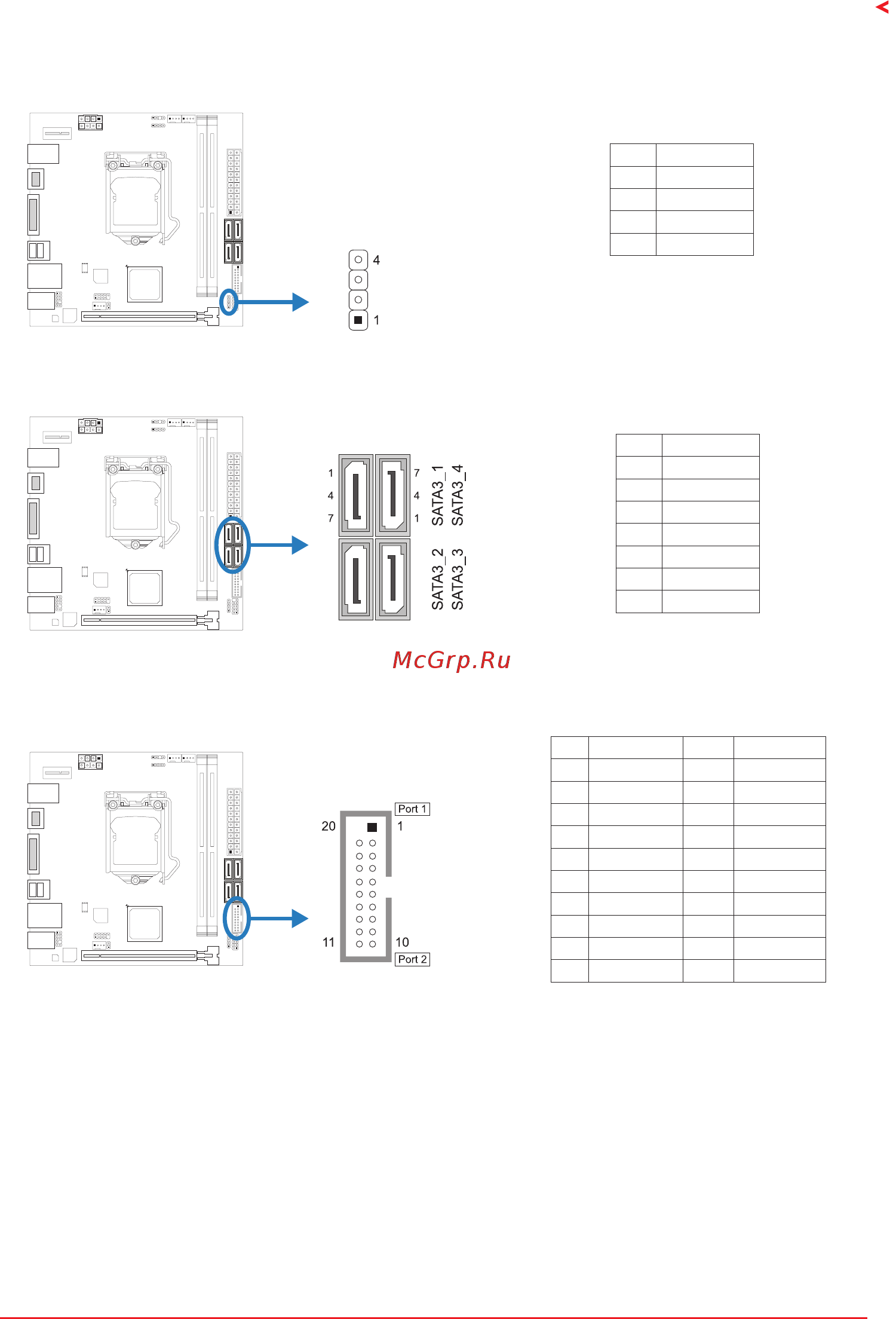

SPKR1: 섀시 스피커 헤더

섀시 스피커를이 헤더에 연결하십시오.

핀 배열

1 +5V

2 N/A

3 N/A

4 Speaker

SATA3_1/ SATA3_2/ SATA3_3/ SATA3_4: 시리얼 ATA 커넥터

이 커넥터들은 SATA 케이블을 통해 SATA 하드 디스크 드라이브에 연결됩니다.

핀 배열

1 Ground

2 TX+

3 TX-

4 Ground

5 RX-

6 RX+

7 Ground

F_USB32: 전면 패널 USB 3�2(1세대) 포트용 헤더

이 헤더는 사용자에게 PC 전면 패널에 USB 포트를 추가할 수 있게 하며, 광범위한 외장

장치들과 연결할 수 있습니다.

핀 배열 핀 배열

1 VBUS0 11 D2+

2 SSRX1- 12 D2-

3 SSRX1+ 13 Ground

4 Ground 14 SSTX2+

5 SSTX1- 15 SSTX2-

6 SSTX1+ 16 Ground

7 Ground 17 SSRX2+

8 D1- 18 SSRX2-

9 D1+ 19 VBUS1

10 ID 20 Key
