14 | 챕터 2: 하드웨어 설치

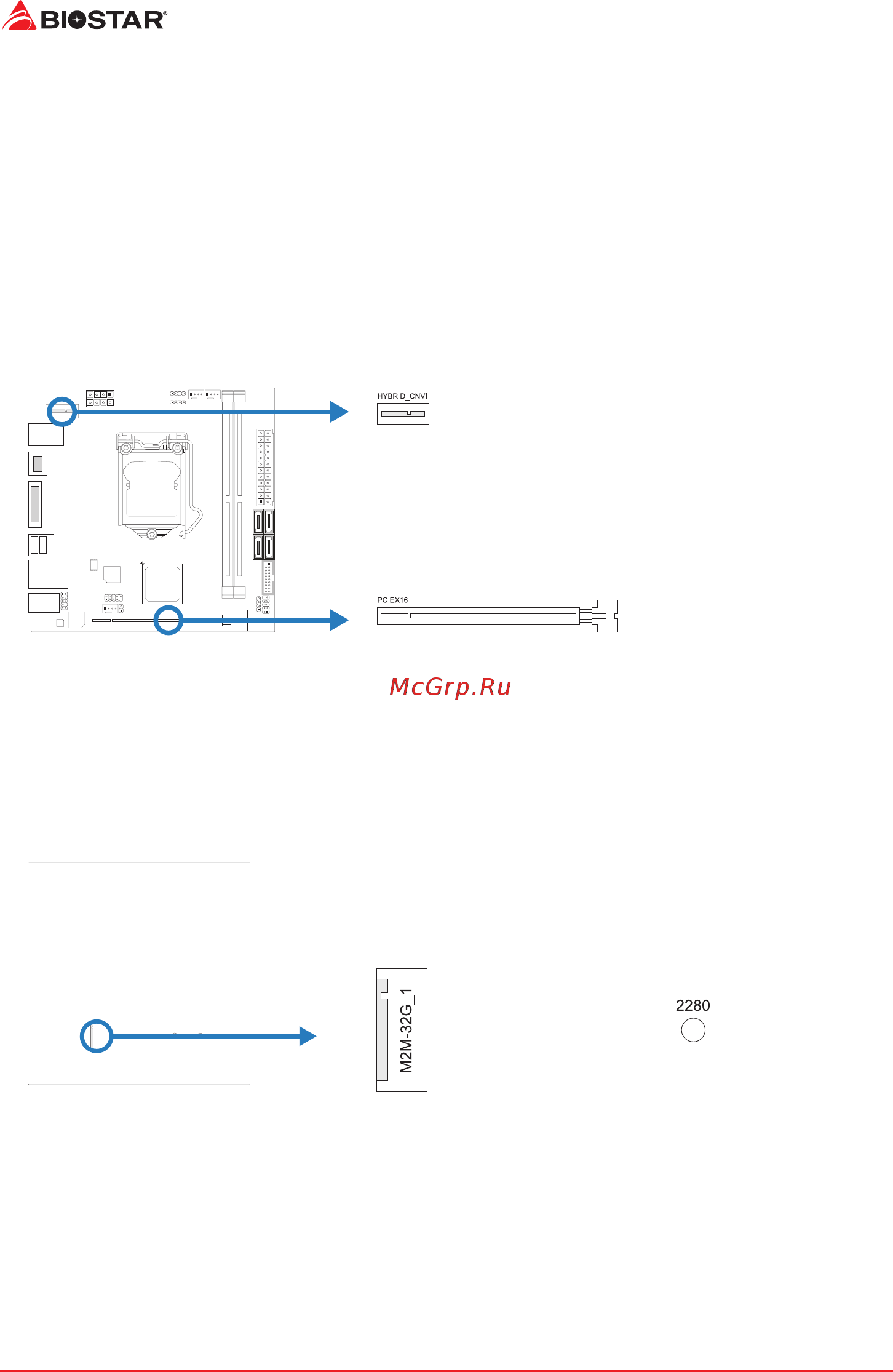

2�5 확장 슬롯
PCIEX16: PCI-Express 3세대 x16 슬롯
• PCI-Express 3.0 규격.
• 두 슬롯을 동시에 사용하는 경우 이론적인 최대 대역폭은 각 슬롯 당 16GB/s이며
총 32GB/s입니다.
HYBRID_CNVI: M�2 (E Key) 슬롯 (M�2 (E Key) Wi-Fi 카드는 제공되지
않습니다)
• M.2 소켓 2230 타입 모듈을 지원합니다.
• WiFi / Bluetooth 모듈 및 인텔® CNVi 지원.
M2M-32G_1: M�2 (M Key) 슬롯
• M.2 슬롯은 M.2 타입 2280 SSD 모듈을 지원합니다. M.2 SSD 모듈을 장착할 때
육각 렌치를 사용하여올바른 위치에장착하여주십시오.
• M.2 PCI Express 모듈 3.0 x4 (32Gb/s) - NVMe/AHCI SSD 및 M.2 SATA III
(6.0Gb/s) 모듈 지원.
•
PCIe RAID 0, 1 & 인텔® 래피드 스토리지 기술, 인텔® 옵테인 기술 지원.
