101
RU
a
ОПАСНО
Перед началом описанных ниже работ:
– установите главный выключатель системы в
положение “OFF” (выкл.)
– закройте газовый кран
– Кроме того, внимательно следите за тем, чтобы не
прикасаться к горячим деталям внутри аппарата.
OFF

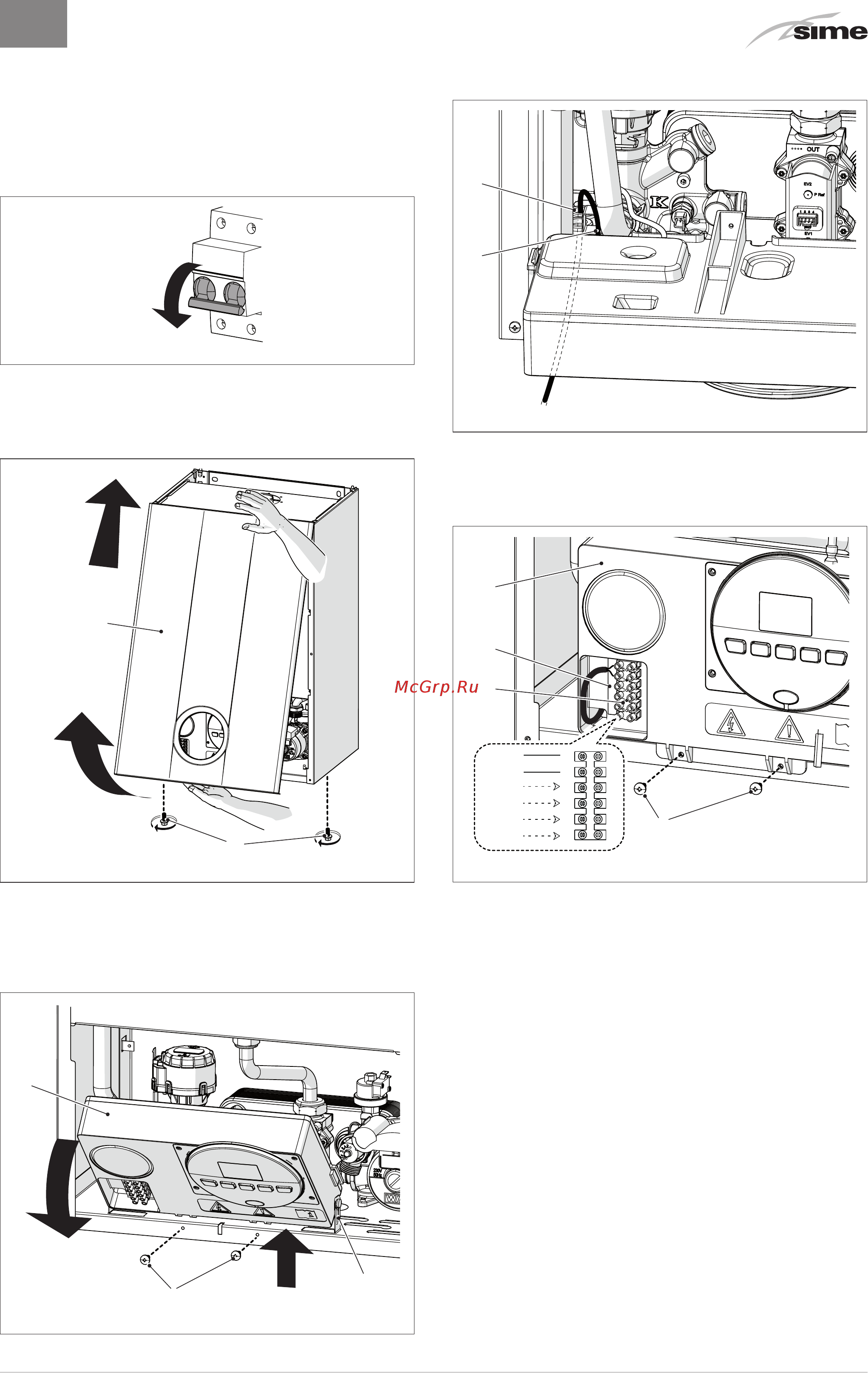

Рис. 16
Для монтажа электропроводки опционных компонентов внутри
котла:
– отверните два винта (1), потяните вперед и подтолкните вверх
переднюю панель (2)
1
2
Рис. 17
– снимите крепежные винты (3) блока управления (4)
– переместите блок управления (4) вверх по боковым
направляющим (5) до ограничителя хода (a)
– поверните его вперед (b) так, чтобы он оказался в
горизонтальном положении
3
a
b
5
4
Рис. 18
– вставьте провода в гермоввод (6), а затем в отверстие (7) на
блоке управления
6
7
Рис. 19
– установите блок управления (4) в исходное положение и
зафиксируйте предварительно снятыми винтами (3)
– подключите провода устройства к клеммной колодке (8) в
соответствии с данными, указанными на табличке (9).
3
4
8
9
SE
TA
SAUX
6
5
4
3
2
1
Рис. 20
m
ПРЕДУПРЕЖДЕНИЕ!
Обязательные условия:
– установите всеполюсный автоматический
выключатель и сетевой разъединитель,
соответствующие требованиям европейских
стандартов
– в случае замены кабеля питания необходимо
использовать ТОЛЬКО специальный кабель с
разъемом, подключенным на заводе. Кабель
должен быть заказан в качестве запчасти и
подключен квалифицированным персоналом
– с помощью заземляющего кабеля подключите
котел к надежной системе заземления
– перед началом любых работ на котле обесточьте
аппарат, установив главный выключатель системы
в положение "OFF" (выкл.).
(*) Производитель не несет ответственности за ущерб,
полученный вследствие неподключения аппарата к системе
заземления и нарушения электрических схем.
