![SIME BRAVA SLIM HE 30 ErP [54/116] Regulamentações](/views2/1708116/page54/bg36.png)
54
PT
4 MANUTENÇÃO
4.1 Regulamentações
Para um funcionamento eficiente e regular do aparelho, é
aconselhável que o Utilizador encarregue o Técnico Profissional
Qualificado para que este proceda, com periodicidade
ANUAL
, à
sua manutenção.
m
ADVERTÊNCIA
As operações descritas em seguida devem ser efetuadas
APENAS por pessoal profissionalmente qualificado.
a
PERIGO
Antes de efetuar as operações descritas de seguida:
– posicionar o interruptor geral do equipamento na
posição "OFF" (desligado)
– fechar a torneira do gás
– prestar atenção para não tocar em eventuais partes
quentes no interior do aparelho.
OFF
Fig. 35
4.2 Limpeza externa
4.2.1 Limpeza da armação exterior
Para a limpeza da armação exterior, usar um pano humedecido
com água e sabão ou com água e álcool no caso de manchas
persistentes.
d
É PROIBIDO
utilizar produtos abrasivos.
4.3 Limpeza interna
4.3.1 Desmontagem dos componentes

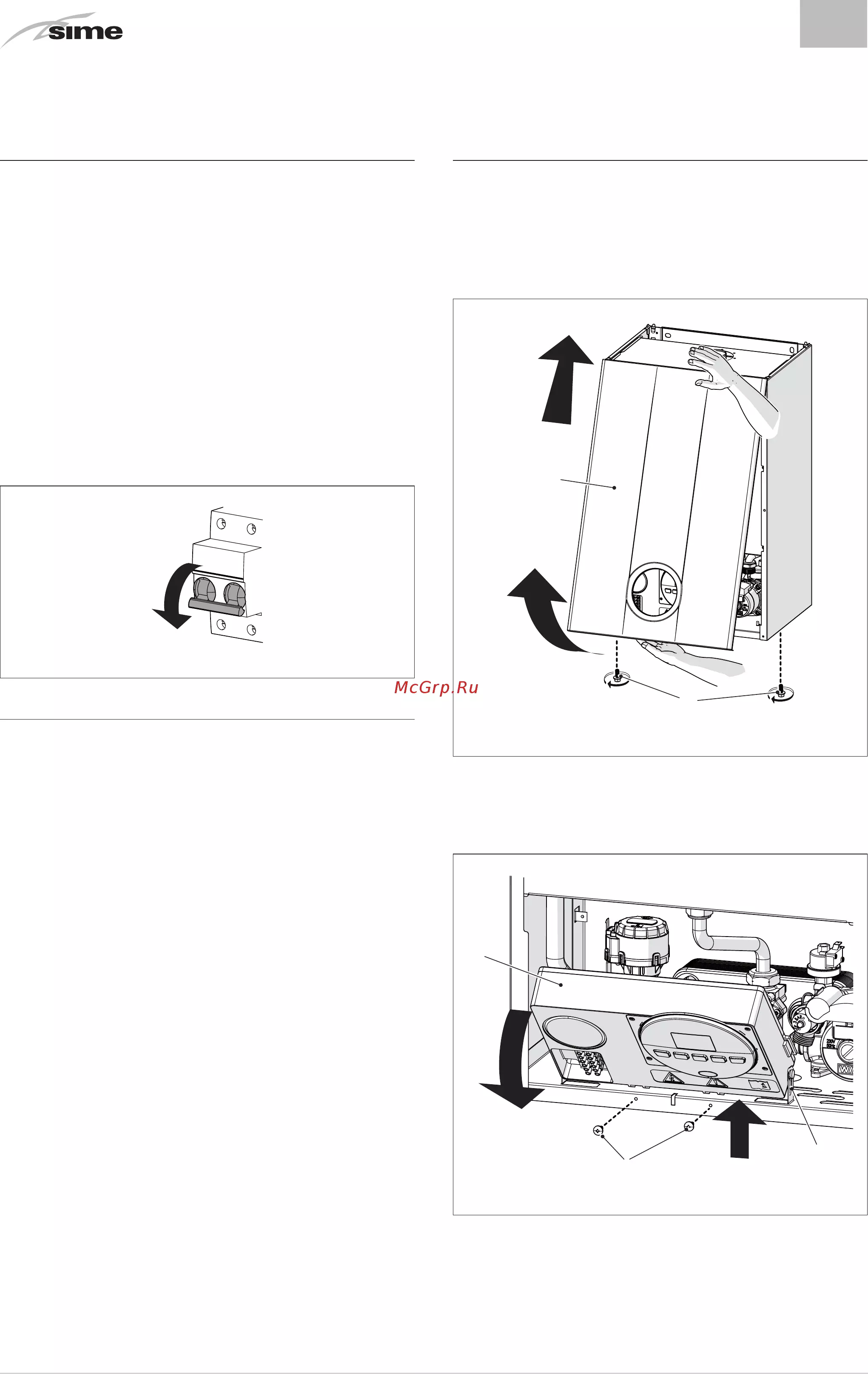

Para aceder às partes internas da caldeira:
– desenroscar os dois parafusos (1), empurrar para a frente o
painel anterior (2) e levantá-lo para desacoplá-lo pela parte
superior
1
2
Fig. 36
– remover os parafusos (3) de fixação do quadro de comando (4)
– desviar o quadro (4) em direção a cima (a) mantendo-o nas
guias laterais (5) até ao fim de curso
– rodá-lo para a frente (b) até o colocar na posição horizontal
3
a
b
5
4
Fig. 37
