SIME BRAVA SLIM HE 40 ErP — guía de Mantenimiento y Limpieza de Equipos de Calefacción [26/116]
![SIME BRAVA SLIM HE 25 ErP [26/116] Reglamentos](/views2/1708116/page26/bg1a.png)
26
ES
4 MANTENIMIENTO
4.1 Reglamentos
Para que el aparato funcione de manera correcta y eficiente, se
recomienda que el usuario encargue a un técnico profesional
cualificado la realización de las tareas de mantenimiento, con
frecuencia
ANUAL
.
m
ADVERTENCIA
Las operaciones que se describen a continuación deben
ser realizadas SOLO por personal profesional cualificado.
a
PELIGRO
Antes de llevar a cabo las operaciones que se describen
a continuación:
– ponga el interruptor general de la instalación en “OFF”
(apagado)
– cierre la llave del gas
– asegúrese de no tocar partes internas del aparato que
puedan estar calientes.
OFF
Fig. 35
4.2 Limpieza externa
4.2.1 Limpieza de la cubierta
Para limpiar la cubierta utilice un trapo humedecido en agua y
jabón, o en agua y alcohol en caso de manchas resistentes.
d
SE PROHÍBE
utilizar productos abrasivos.
4.3 Limpieza interna

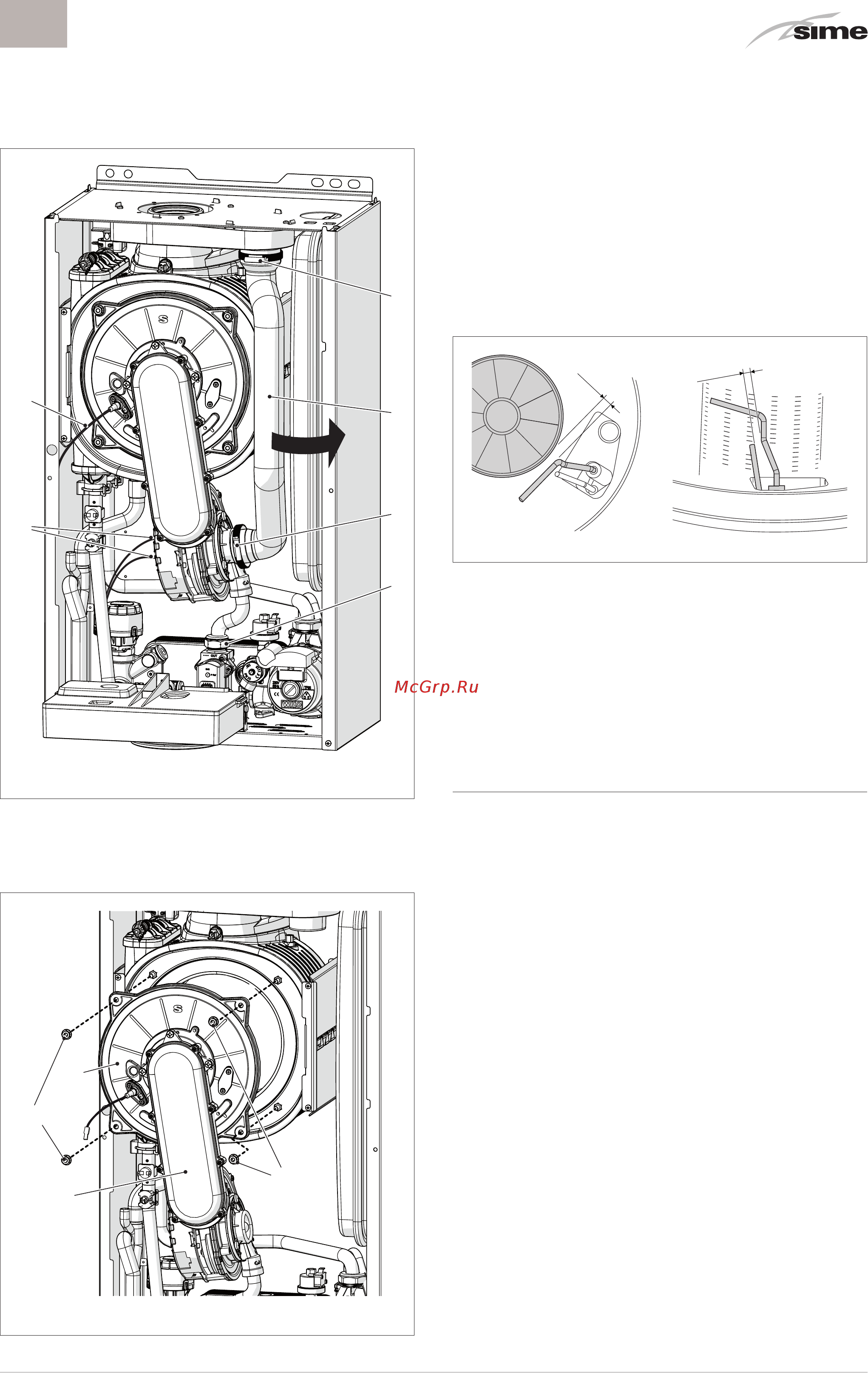

4.3.1 Desmontaje de los componentes
Para acceder a los componentes internos de la caldera:
– desenrosque los tornillos (1), tire hacia adelante del panel
delantero (2) y levántelo para desengancharlo por arriba
1
2
Fig. 36
– extraiga los tornillos (3) de fijación del cuadro de mandos (4)
– mueva el cuadro (4) hacia arriba (a) manteniéndolo en las guías
laterales (5) hasta el final del recorrido
– gírelo hacia adelante (b) hasta ponerlo en posición horizontal
3
a
b
5
4
Fig. 37
