8
Step5: After the brackets are attached to the Fast Ethernet Switch, use
suitable screws to securely attach the brackets to the rack, as shown
in Figure 2-6.

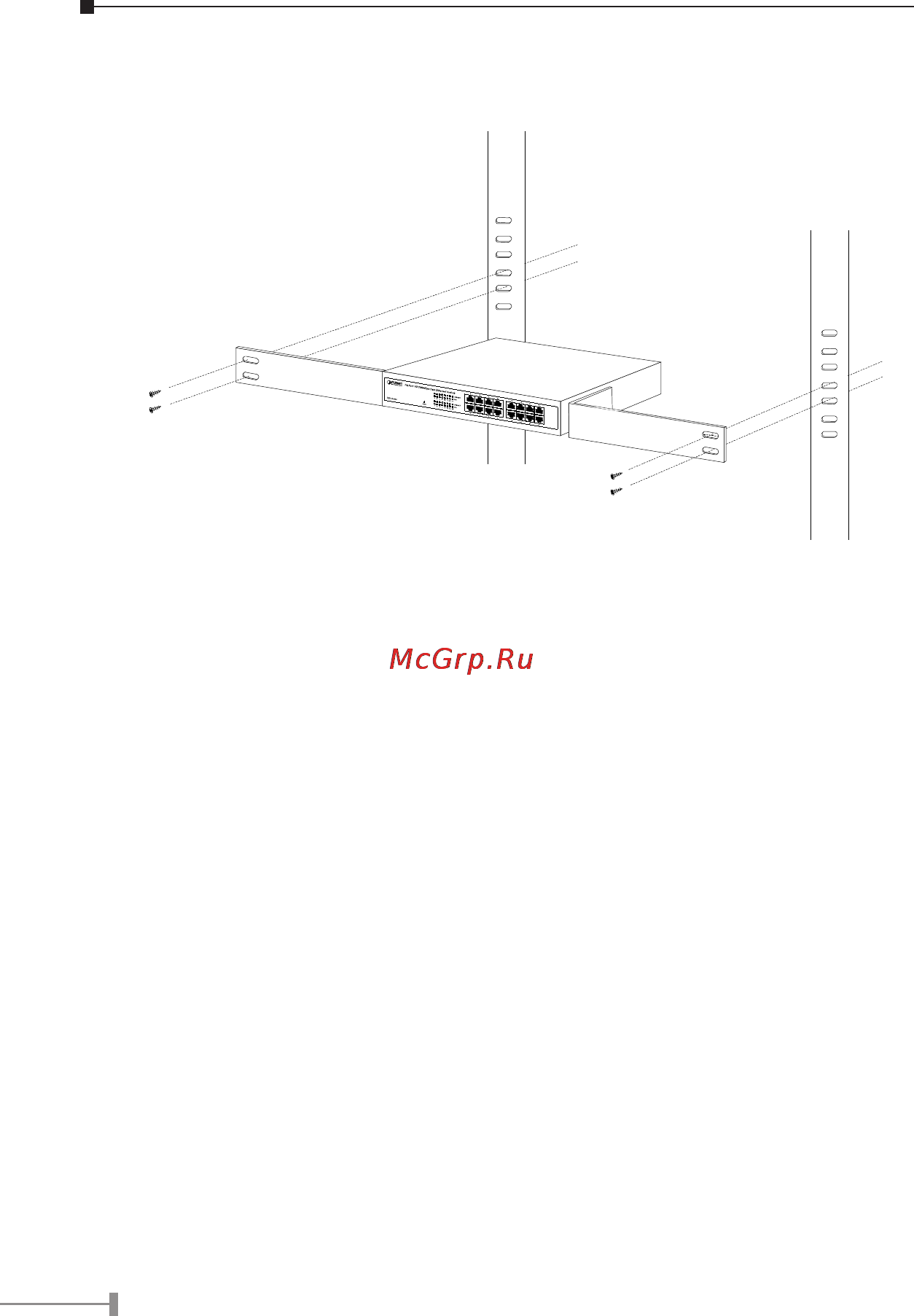

Figure 2-6 Mounting the Switch in a Rack
Step6: Proceeds with the steps 4 and steps 5 of session 2.2.1 Desktop
Installation to connect the network cabling and supply power to your
Fast Ethernet Switch.
