Minola HDN 6232 BL/INOX 700 LED [17/28] Hdn 5242 700 led hdn 5232 700 led
![Minola HDN 6232 BL/INOX 700 LED [17/28] Hdn 5242 700 led hdn 5232 700 led](/views2/1708977/page17/bg11.png)

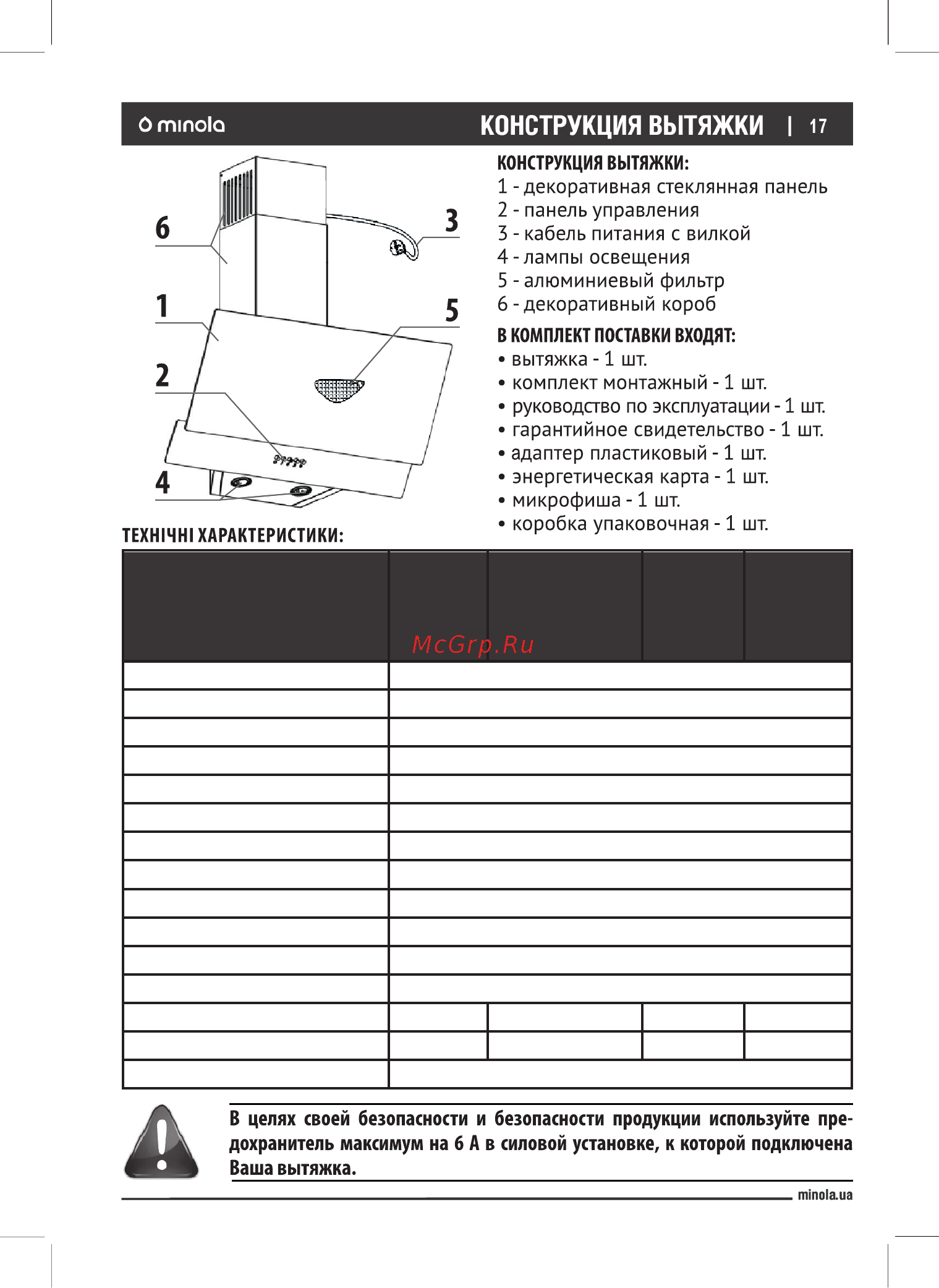

КОНСТРУКЦИЯ ВЫТЯЖКИ:
1 - декоративная стеклянная панель
2 - панель управления
3 - кабель питания с вилкой
4 - лампы освещения
5 - алюминиевый фильтр
6 - декоративный короб
В КОМПЛЕКТ ПОСТАВКИ ВХОДЯТ:
• вытяжка - 1 шт.
• комплект монтажный - 1 шт.
• руководство по эксплуатации - 1 шт.
• гарантийное свидетельство - 1 шт.
• адаптер пластиковый - 1 шт.
• энергетическая карта - 1 шт.
• микрофиша - 1 шт.
• коробка упаковочная - 1 шт.
1
2
4
3
5
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
В целях своей безопасности и безопасности продукции используйте пре-
дохранитель максимум на 6 А в силовой установке, к которой подключена
Ваша вытяжка.
6
Показник
HDN 6242 700 LED
HDN 6202 700 LED
HDN 6222 700 LED
HDN 6232 700 LED
HDN 6212
700 LED
HDN 5212
700 LED
Напряжение сети, В 220-240
Частота, Гц 50
Номинальный ток, А 2,25
Тип управления механическое
Количество моторов, шт. 1
Мощность двигателя, Вт 100
Общая мощность, Вт 102
Производительность, м
3
/год 700
Уровень шума, дБ 55-63
Количество жировых фильтров, шт. 1
Освещение 2х1 Вт LED
Диаметр воздуховода, мм 120
Размеры прибора
(ШхГхВ), мм
495x344x313 595x344x313 595x344x365 495x344x365
Масса, кг 5,2 5,3 5,5 5,4
Цвет Белый / Черный / Слоновая кость / Нержавеющая сталь
HDN 5242
700 LED
HDN 5232
700 LED
