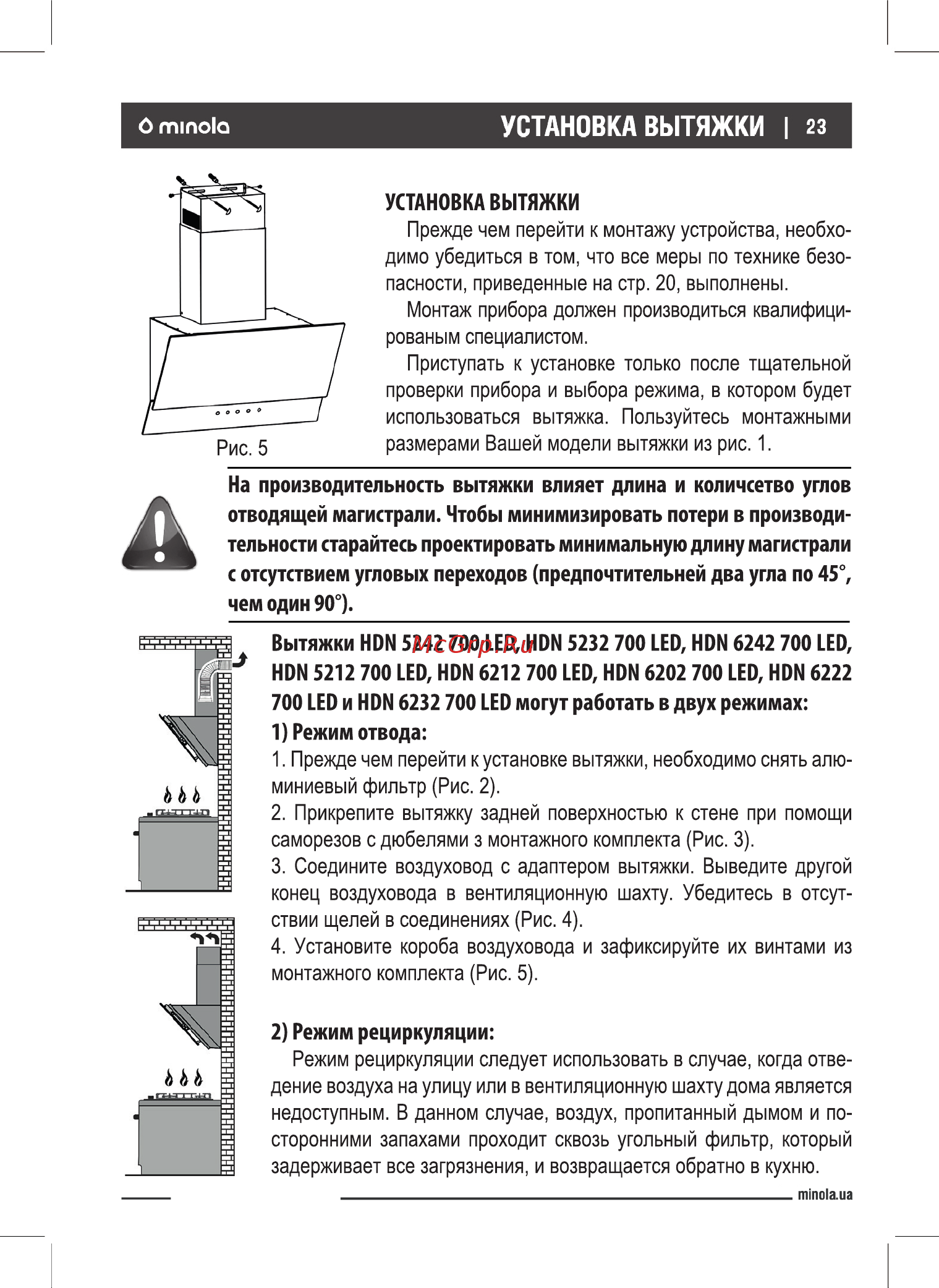

УСТАНОВКА ВЫТЯЖКИ

Прежде чем перейти к монтажу устройства, необхо-

димо убедиться в том, что все меры по технике безо-

пасности, приведенные на стр. 20, выполнены.

Монтаж прибора должен производиться квалифици-

рованым специалистом.

Приступать к установке только после тщательной

проверки прибора и выбора режима, в котором будет

использоваться вытяжка. Пользуйтесь монтажными

размерами Вашей модели вытяжки из рис. 1.

1) Режим отвода:

1. Прежде чем перейти к установке вытяжки, необходимо снять алю-

миниевый фильтр (Рис. 2).

2. Прикрепите вытяжку задней поверхностью к стене при помощи

саморезов с дюбелями з монтажного комплекта (Рис. 3).

3. Соедините воздуховод с адаптером вытяжки. Выведите другой

конец воздуховода в вентиляционную шахту. Убедитесь в отсут-

ствии щелей в соединениях (Рис. 4).

4. Установите короба воздуховода и зафиксируйте их винтами из

монтажного комплекта (Рис. 5).

2) Режим рециркуляции:

Режим рециркуляции следует использовать в случае, когда отве-

дение воздуха на улицу или в вентиляционную шахту дома является

недоступным. В данном случае, воздух, пропитанный дымом и по-

сторонними запахами проходит сквозь угольный фильтр, который

задерживает все загрязнения, и возвращается обратно в кухню.

Рис. 5

На производительность вытяжки влияет длина и количсетво углов

отводящей магистрали. Чтобы минимизировать потери в производи-

тельности старайтесь проектировать минимальную длину магистрали

с отсутствием угловых переходов (предпочтительней два угла по 45°,

чем один 90°).
