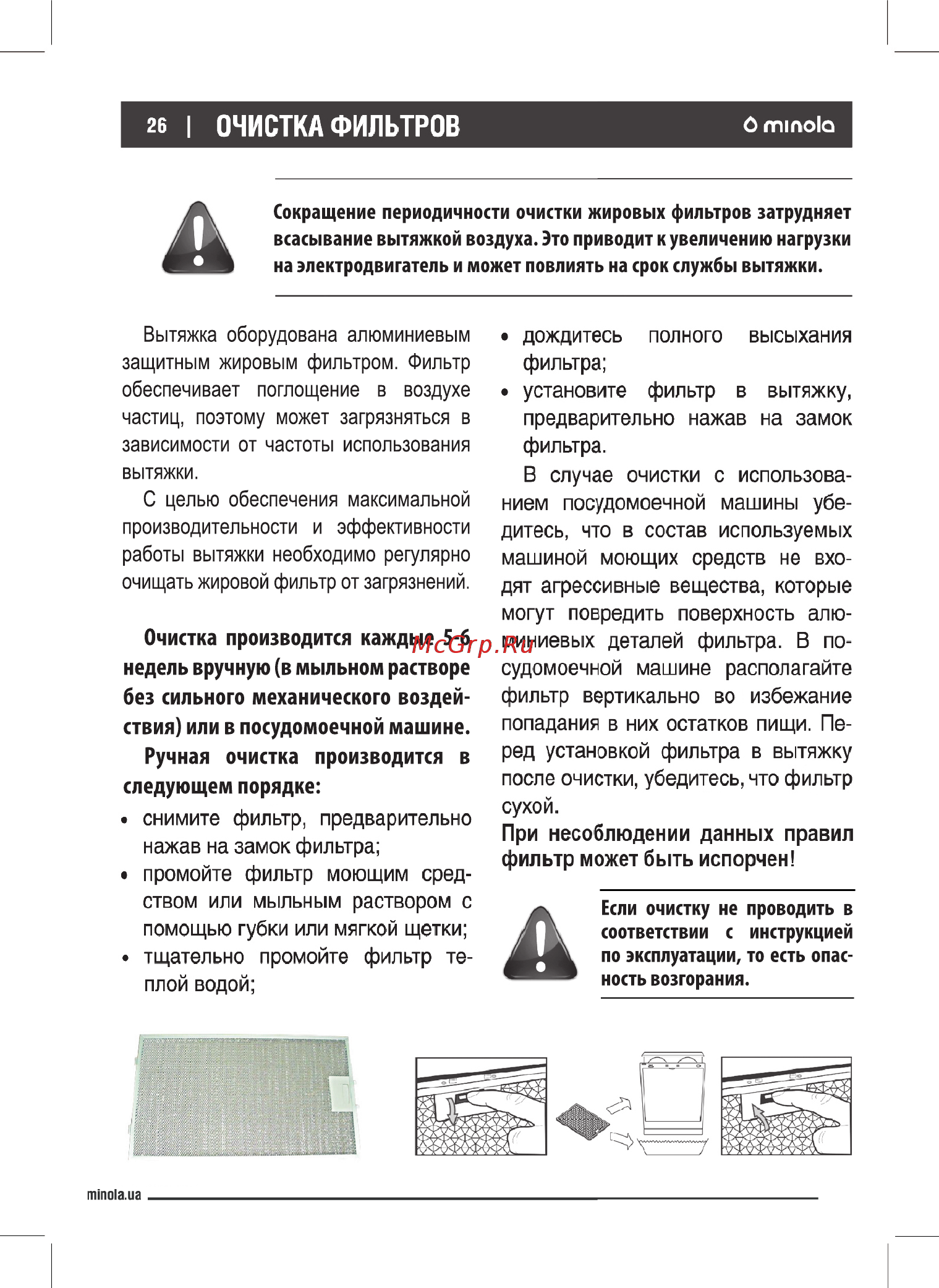

Minola HDN 6232 BL/INOX 700 LED [26/28] Очистка производится каждые 5 6
![Minola HDN 6232 BL/INOX 700 LED [26/28] Очистка производится каждые 5 6](/views2/1708977/page26/bg1a.png)
Если очистку не проводить в
соответствии с инструкцией
по эксплуатации, то есть опас-
ность возгорания.
Вытяжка оборудована алюминиевым
защитным жировым фильтром. Фильтр
обеспечивает поглощение в воздухе
частиц, поэтому может загрязняться в
зависимости от частоты использования
вытяжки.
С целью обеспечения максимальной
производительности и эффективности
работы вытяжки необходимо регулярно
очищать жировой фильтр от загрязнений.
Сокращение периодичности очистки жировых фильтров затрудняет
всасывание вытяжкой воздуха. Это приводит к увеличению нагрузки
на электродвигатель и может повлиять на срок службы вытяжки.
Очистка производится каждые 5-6
недель вручную (в мыльном растворе
без сильного механического воздей-
ствия) или в посудомоечной машине.
Ручная очистка производится в
следующем порядке:
Если очистку не проводить в
соответствии с инструкцией
по эксплуатации, то есть опас-
ность возгорания.
Вытяжка оборудована алюминиевым
защитным жировым фильтром. Фильтр
обеспечивает поглощение в воздухе
частиц, поэтому может загрязняться в
зависимости от частоты использования
вытяжки.
С целью обеспечения максимальной
производительности и эффективности
работы вытяжки необходимо регулярно
очищать жировой фильтр от загрязнений.
Сокращение периодичности очистки жировых фильтров затрудняет
всасывание вытяжкой воздуха. Это приводит к увеличению нагрузки
на электродвигатель и может повлиять на срок службы вытяжки.
Очистка производится каждые 5-6
недель вручную (в мыльном растворе
без сильного механического воздей-
ствия) или в посудомоечной машине.
Ручная очистка производится в
следующем порядке:
