Руководство по эксплуатации, установке и подключению
17
Заводская настройка
Газовые плиты протестированы и обозначены знаком СЕ.
Газовые плиты поставляются в запломбированном виде с
настройкой на природный газ Н или Е (20 мбар) или с
настройкой на сжиженный газ (50 или 30 мбар). Данные
приводятся на табличке, которая находится на внутренней
стороне духовки и видна, когда дверца духовки открыта.
Нагрузки и расход газа отдельных горелок
приведены в
таблице.
При перенастройке на другой вид газа необходима замена
форсунок. Необходимые данные приводятся в таблице.
В случае ремонта или повреждения пломбы необходимо
протестировать функциональные части и снова
запломбировать в соответствии с инструкциями.
Функциональные части: фиксированная форсунка для
максимальной мощности пламени и установочная
форсунка для минимальной мощности пламени.
Подключение газа
• Газовая плита с правой стороны снабжена подводом для
газа с внешней резьбой ISO 7-R1/2.
• Некоторые аппараты комплектуются подсоединением
для сжиженного газа с уплотнителем.
• При подключении необходимо придерживать подвод
R1/2, чтобы он не вращался.
• Для подключения подводок используются металлические
или неметаллические уплотнители.
Уплотнители могут подключаться только один раз.
• В случае использования неметаллического
уплотнителя, деформация
сжатия не должна превышать
25%.
• К источнику газа аппарат подключается с помощью
сертифицированного гибкого шланга. Гибкий шланг не
должен касаться нижней стенки аппарата, а также
задней стенки и потолка духовки.
• Подключите газовую плиту к газу в соответствии с
предписаниями местного дистрибьютора газа.
ВАЖНО: После подключения газовой плиты необходимо
проверить герметичность соединений.

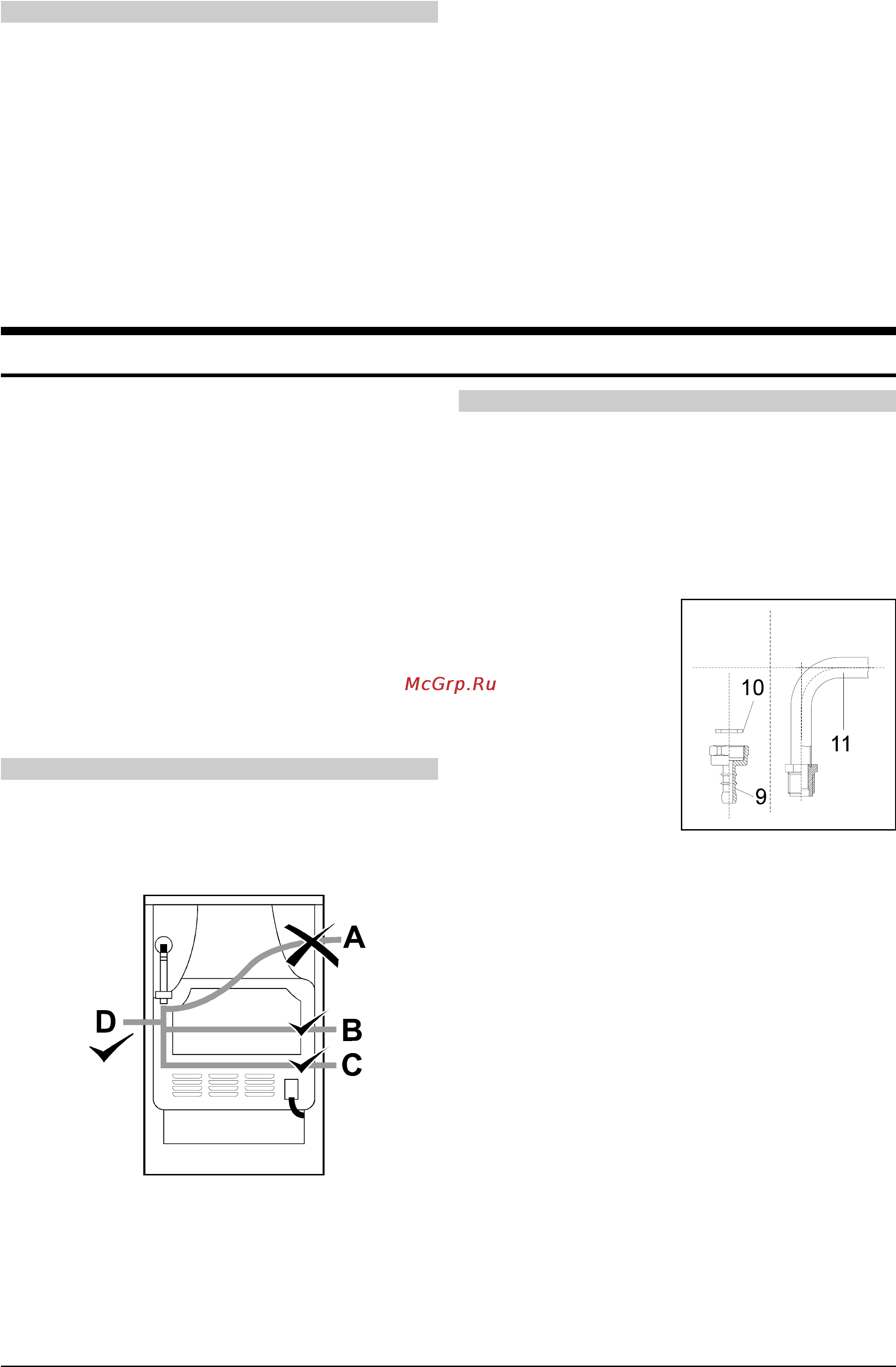

Подключение с помощью шланга
Если аппарат подключается с помощью шланга, не
допускается прокладка шланга, обозначенная на рисунке
буквой A.
Если труба для подключения металлическая, вариант
прокладки A в таком случае допускается.
Начало работы
Приступая к работе с газовой плитой, соблюдайте
следующие инструкции.
Зажгите все горелки и проверьте устойчивость пламени
при установке режима высоких и низких температур. По
мере необходимости установите режим поступления
воздуха. Затем объясните потребителю, как работать и
управлять плитой, и вместе с ним изучите инструкции по
эксплуатации аппарата.
Устройство для подключения к жидкому газу
9 Патрубок для
сжиженного газа
10 Уплотнитель
11 Насадка R1/2
