Руководство по эксплуатации, установке и подключению
20

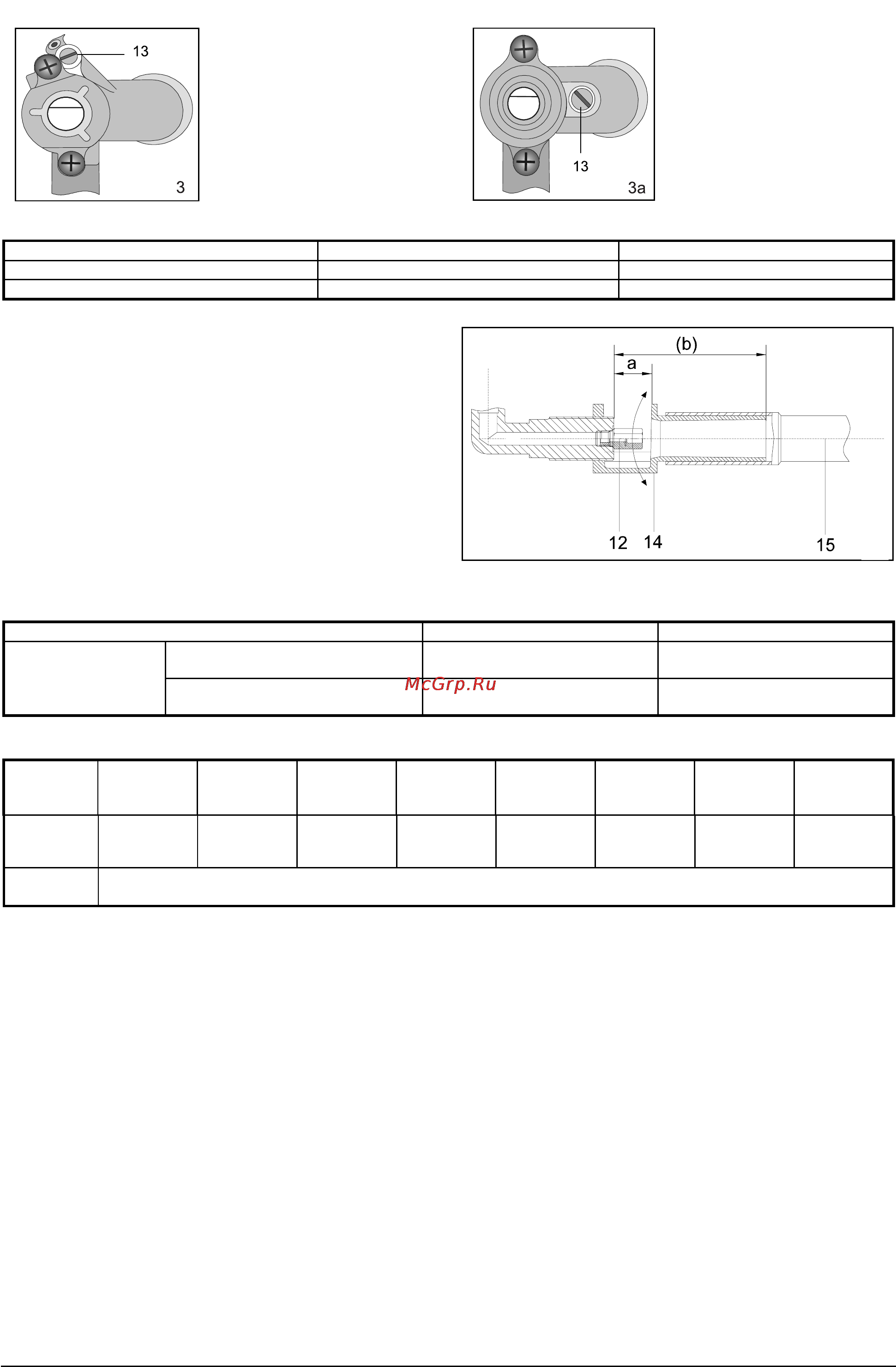

Защищённый газовый кран (рисунок 3)
13 Регулировочный винт для
минимальной тепловой
нагрузки
Незащищённый газовый кран (рисунок 3a)
13 Регуляционный винт для
минимальной тепловой
нагрузки
Элементы, которые следует заменить или установить при переходе на другой вид газа
Горелка Номер рисунка Обозначение элемента
Номинальная тепловая нагрузка
1, 2 5
Минимальная тепловая нагрузка
3, 3a 13
Комплектующие элементы горелки духовки (рисунок 4)
Ради доступа до частей для приспособления горелки духовки
к другому виду газа надо демонтировать переднюю плиту,
вставное дно духовки и горелку духовки (отвинтите оба винты
на передней части горелки и притяньте её несколько вперёд).
Ради доступа до сопла духовки надо демонтировать
заслонку.
12 Форсунка
14 Заслонка
15 Горелка духовки
Элементы, которые следует заменить или установить при переходе на другой вид газа
Горелка духовки, Инфра нагреватель Рисунок № Обозначение элемента
Горелка духовки Номинальная тепловая
нагрузка
4 12, 14
Минимальная тепловая
нагрузка
313
Регулировки заслонки для настройки первичного воздуха указани в нижней таблице:
G20/20mbar
G25/25mbar
G20/25mbar
G20/13mbar G30/30mbar G30/50mbar G30/36mbar GZ35/13mbar G25/20mbar
G25.1/25mbar
G110/8mbar
G120/8mbar
Горелка
духовки
(рисунок 4)
a=5mm
(b=50mm)
a=2,5mm
(b=47,5mm)
a=7mm
(b=52mm)
a=3mm
(b=48mm)
a=7mm
(b=52mm)
a=2mm
(b=47,5mm)
a=1,5mm
(b=46,5mm)
a=5mm
(b=50mm)
Для увеличения первичного воздуха надо повернуть заслонку влево, для уменьшения первичного
воздуха надо повернуть заслонку вправо
*) Первичный воздух установлен правильно, если пламя
стабильно и серо-голубык центры пламени хорошо видимы
(для жидкого газа прозрачность меньше). Дистанция между
а и b устанавливается один раз.
